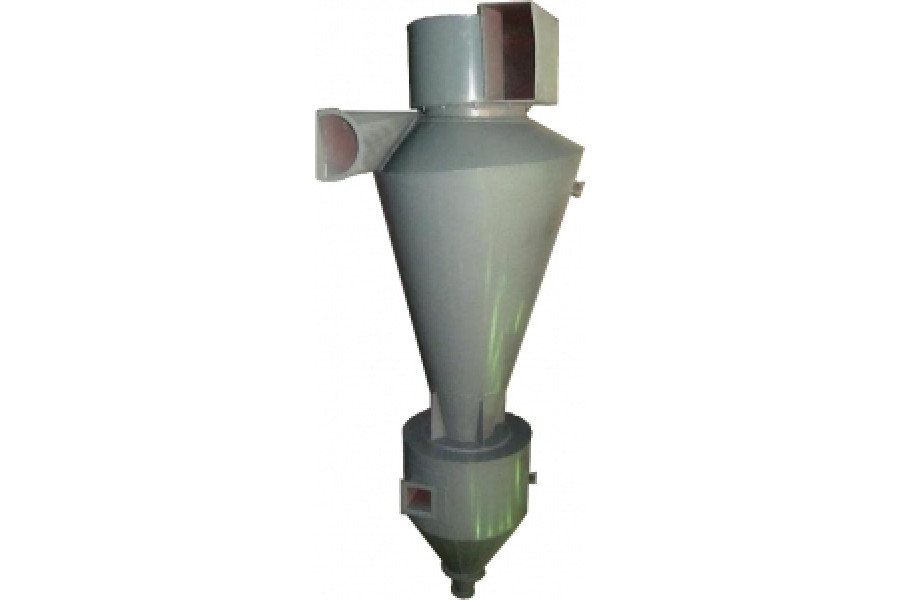

Циклон-пиловловлювач СІОТ-М-9

Загальні відомості про циклон СІОТ-М-9
Циклон СІОТ-М застосовується для грубого і середнього очищення газоповітряних середовищ від категорій сухого пилу, який не містить великого відсотка липких і абразивних речовин. Головним чином дані агрегати використовуються в тих же областях, як і їх попередник (циклон СІОТ), для сухого очищення газоповітряних сумішей, які виділяються під час технологічних процесів: сушіння, випалу, спалювання палива, агломерації тощо. Вони також ефективно застосовуються в очищенні аспіраційного повітря в таких промислових галузях, як: чорна і кольорова металургія, машинобудування, нафтопромисел, енергетика, виробництво будівельних матеріалів, а також хімічна промисловість. Однак, як і їх попередник, циклони СІОТ-М не можуть використовуватися у вибухонебезпечних середовищах, якщо їх спеціально не обладнати. Також не рекомендується застосовувати їх для очищення від пилу з високим вмістом липких та абразивних частинок.

Циклони промивачі СІОТ-М за ефективністю близькі до універсальних циклонів ЦН-15. Опір циклону становить 650–1200 Па. Граничний тиск – 4800 Па. Швидкість газу в повітроводі — 15–18 м/сек. Відповідно до серії, бункери можуть комплектуватися шиберним затвором або затвором-«мигалкою».

Конструктивні особливості циклона СІОТ-М-9
Циклон СІОТ-М-9 виготовляється з чорного металу, стійкого до корозії, проте за бажанням замовника можливе виробництво з інших матеріалів, у тому числі придатних для вибухонебезпечних середовищ. У циклонах СІОТ-М між корпусом і бункером встановлюється глуха циліндрична вставка, що знижує інтенсивність вихору в нижній частині корпусу та бункері. Це зменшує вторинний винос пилу у 2–2,5 рази у порівнянні з попередньою конструкцією СІОТ.

Агрегати можуть виготовлятися з правобічним або лівобічним закручуванням повітряного потоку. Циклони СІОТ-М можуть встановлюватися як на стороні всмоктування, так і на стороні нагнітання відносно вентилятора.

Переваги циклона СІОТ-М-9
Основною відмінністю модернізованих моделей від старих зразків є підвищена ефективність очищення повітря. Циклони СІОТ-М відносяться до агрегатів підвищеної ефективності. На відміну від попередніх моделей, у серію були включені три додаткові типорозміри діаметра: 8, 9 і 10. Це стало можливим завдяки підвищенню коефіцієнта очищення, що дозволило розширити модельний ряд до десяти.

Були внесені зміни і в інші елементи конструкції: спрощено будову бункера для зручності виготовлення та експлуатації, замість гвинтової кришки в конструкції розкручувача застосовано форму равлика. Через високий коефіцієнт опору розкручувача у вигляді плоского щита, його було виключено з модернізованих моделей. Також збільшено діаметр пилевипускного отвору, товщину корпусу з 2 мм до 3 мм, а висоту зменшено приблизно на 30%.

При виборі моделі циклона СІОТ-М-9 потрібно врахувати наступні параметри:

• Місце утворення і характеристики пилу;
• Склад пилу за видами і розмірами частинок;
• Обсяг очищення повітря, м³/год;
• Ступінь насиченості пилом.

Бункер циклона СІОТ-М-9
Бункер циклону виготовляється за індивідуальними вимогами замовника та бажаною періодичністю очищення. Відфільтрований пил осідає в бункері, тому необхідно забезпечувати його регулярне очищення. Вивантаження пилу має виконуватися у встановлені інтервали. Переповнення бункера призводить до зниження ефективності системи. Для запобігання підсмоктуванню повітря бункер герметично приварюється до корпусу циклону. Це забезпечує високі показники очищення на рівні 83–90%, залежно від виду пилу, вентилятора, марки циклону та параметрів повітроводів.

Вибір типорозміру залежить від продуктивності системи, рекомендованих швидкостей у патрубках, втрат тиску в циклоні та потужності вентилятора. При швидкості потоку менше 15 м/сек ефективність очищення знижується.

• Довжина і ширина парасольки на вході повітря;
• Швидкість руху газу в повітроводі;
• Загальна довжина системи;
• Висота підйому;
• Марка циклону і вентилятора (тиск і пропускна здатність).

Монтаж циклона СІОТ-М-9
Циклони СІОТ-М монтуються на спеціальному постаменті (ніжках). Їх можна розміщувати як у приміщенні, так і на відкритому повітрі. Для первинного розрахунку циклону використайте основні характеристики, наведені в таблиці.
