СІОТ-М-7

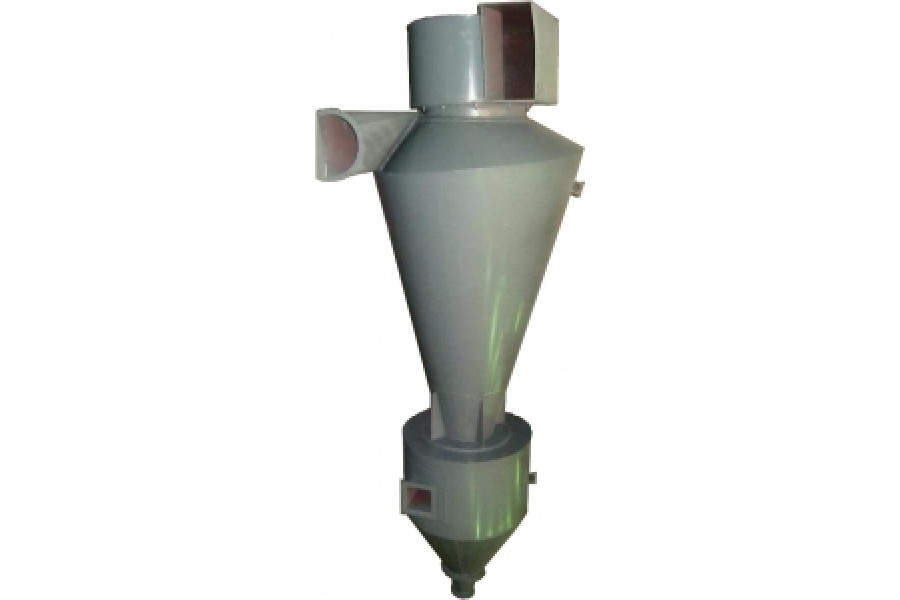

Загальні відомості про циклон СІОТ-М-7

Циклон СІОТ-М застосовується для грубого і середнього очищення газоповітряних середовищ від категорій сухого пилу, який не містить великого відсотка липких і абразивних речовин. Головним чином дані агрегати використовуються в тих же областях, як і їх попередник (циклон СІОТ) , для сухого очищення газоповітряних сумішей, які виділяються під час технологічних процесів: сушіння, випалу, спалювання палива, агломерації і пр. Вони також ефективно застосовуються і в очищенні аспіраційного повітря в таких промислових галузях, як: обробка чорної і кольорової металургії, в машинобудуванні і в нафтопромислі, в енергетиці та у виготовленні будівельних матеріалів, а також у хімічній промисловості і в багатьох інших напрямках, де може бути обгрунтовано застосування даних агрегатів. Однак, також як і їх попередник, циклони СІОТ-М не можуть використовуватися в умовах вибухонебезпечних середовищ, якщо їх для цього раніше спеціально не обладнати. Також дані агрегати не рекомендується застосовувати для очищення повітряних мас від пилу, який має у своєму складі високий відсоток липких і абразивних речовин.
Циклони промивачі СІОТ-М по своїй ефективності близькі до універсальних циклонам ЦН-15. Опір циклону знаходиться в межах - 650-1200 Па. Граничний тиск - 4800 Па. Швидкість газу в повітроводі знаходиться в межах - 15-18 м/сек. Відповідно з серією, бункери циклонів можуть комплектуватися шиберним затвором або затвором (мигалкою).

Переваги циклона СІОТ-М-7

Основною відмінністю модернізованих моделей від моделі старого зразка є ще більша ефективність очищення повітря, яку можуть забезпечити дані агрегати . Циклони СІОТ-М позначаються, як агрегати підвищеної ефективності. На відміну від моделі старого зразка в цю серію були включені ще три додаткових номери діаметрів циклону: 8, 9 і 10. Це стало можливим за рахунок того, що в модернізованих моделях якість очищення повітря отримало більш високий коефіцієнт, ніж у моделях старого зразка, що і дозволило розширити їх модельний ряд до десяти.
Модернізація не пройшла і повз інших складових елементів системи. Наприклад, було внесено низку змін у конструкцію бункера, що значно спростило процес виготовлення агрегату і його експлуатацію. Конструкція раскручівателя теж була спрощена, і замість гвинтовий кришки він був виготовлений у вигляді равлика. Унаслідок того, що коефіцієнт опору в циклоні, раскручувач якого зроблений у вигляді плоского щита, досить високий, було прийнято рішення не включати його в конструкцію модернізованих моделей. Також було збільшено діаметр пилевипускного отвори і товщину корпусу з 2мм до 3мм, а його висота була зменшена фактично на 30 відсотків.

При виборі моделі циклону для очищення повітря% PROD_NAME% потрібно звернути увагу на наступні параметри:

• Місце появи і характеристики пилу;
• Склад пилу за видами і розмірами частинок;
• Обсяг очищення повітря м³/год;
• Ступінь насиченості пилом.

Конструктивне виконання циклона СІОТ-М-7

Конструктивно дані агрегати, як і багато інших, виготовляються зі спеціального непіддатливого корозійних впливів металу чорного кольору, проте за бажанням замовника можливе виготовлення циклонів з будь-якого іншого матеріалу, в тому числі і придатного для експлуатації у вибухонебезпечних середовищах.
У циклонах СІОТ-М між корпусом і бункером встановлюється глуха циліндрична вставка, в результаті чого штучно знижується інтенсивність вихору в нижній частині корпусу і бункері. Як наслідок, зменшується вторинний винесення пилу. У порівнянні з конструкцією Сіоти загальний винесення пилу зменшується в 2-2,5 рази.
Дані агрегати можуть виготовлятися як з правостороннім закручуванням повітряного потоку, так і з закручування лівостороннього типу. Циклони СІОТ-М можуть встановлюватися як на стороні всмоктування, так і на стороні нагнітання по відношенню до вентилятора.

Бункер циклона СІОТ-М-7

Бункер для циклонів СІОТ-М виготовляється за персональним вимогам замовника і бажаної періодичністю його очищення. Відфільтрована пил збирається і осідає в бункері, тому необхідно забезпечувати його регулярну очистку. Вивантаження пилу з накопичувального бункера повинна забезпечуватися відповідно до заданої періодичністю очищення. Не можна допускати, щоб рівень пилу перевищував допустимої норми, інакше бункер може забитися, що позначиться на ефективності всієї системи і викличе зниження її показників. Для того щоб запобігти підсмоктування повітря і зниження показників очищення, бункер герметично приварюється до корпусу циклону. Така конструкція забезпечує даним агрегатам досить високі показники і ступінь очищення, який становить від 83 до 90%. Ступінь очищення залежить від виду пилу, вентилятора, марки циклону, товщини повітроводів і тд.
На вибір конкретного типорозміру головним чином впливає бажана продуктивність системи з урахуванням рекомендованих швидкостей у круглому перерізі вхідного патрубка, втрати тиску в циклоні і наявного напору вентилятора, за графіками. При швидкостях руху потоку менше 15 м/сек. знижується ефективність очищення.
При розрахунку системи аспірації слід звернути увагу на наступні елементи :

• Довжина і ширина парасольки на вході повітря;
• Швидкість руху газу в повітроводі;
• Загальна довжина системи;
• Висота підйому;
• Марка циклону і вентилятора (тиск і пропускна здатність).

Монтаж циклона СІОТ-М-7

Циклони СІОТ-М монтуються на спеціальному постаменті (ніжки). Дані агрегати можна розміщувати, як усередині приміщення, так і зовні.

Для первинного розрахунку циклону скористайтеся головними його характеристиками, перерахованими у наведеній нижче таблиці.

Головні характеристики циклона СІОТ-М-7
