СІОТ-7

Загальні відомості про циклон СІОТ-7

Циклон СІОТ-7 (СІОТ — Сухий інерційний відокремлювач пилу) призначений для очищення газоповітряних сумішей від сухого неслипаючого та невологовмісного пилу, що утворюється під час технологічних процесів: сушіння, випалу, агломерації, спалювання палива тощо. Ефективність очищення становить 75–85%, залежно від характеристик пилу, діаметра циклону та параметрів вентилятора.

Найчастіше агрегати СІОТ застосовуються у таких галузях:

• чорна та кольорова металургія;
• енергетика та котельні установки;
• хімічна промисловість;
• машинобудування та нафтопереробка;
• виробництво будівельних матеріалів;
• харчова промисловість (зокрема для очищення вапняного пилу на цукрових заводах).

Максимально допустима температура газоповітряного потоку, що проходить через циклон, — до 400 °C. Опір циклону становить 630–1180 Па, граничний тиск — 5000 Па, швидкість газу в повітроводі підтримується в межах 15–18 м/с.

Важливо: циклони СІОТ не призначені для вибухонебезпечних або токсичних середовищ, якщо обладнання не має спеціального виконання, а також не застосовуються для пилу з високим вмістом липких речовин.

Переваги циклона СІОТ-7

• Надійне очищення повітря від сухого пилу, включаючи вапняний.
• Можливість встановлення у приміщенні з економією теплових ресурсів.
• Простота конструкції та надійність роботи.
• Доступна вартість.

Конструктивне виконання

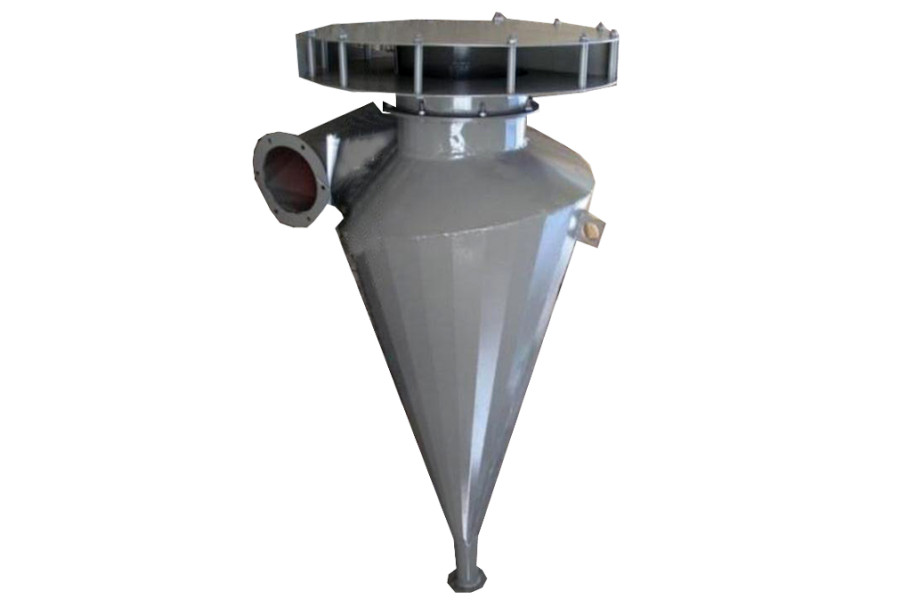

Конструкція циклону СІОТ-7 відрізняється відсутністю циліндричної частини корпусу та наявністю трикутного вхідного патрубка. Корпус у формі конуса створює інтенсивний закручений потік, що підвищує ефективність очищення. Випускається у лівому та правому виконанні. Базова модель виготовляється з чорного металу, але можливе виконання з нержавіючої сталі чи інших матеріалів за індивідуальним замовленням.

Бункер циклона

У нижній частині циклону розташований пилозбірний бункер. Його потрібно регулярно очищати, щоб уникнути переповнення, яке знижує ефективність роботи та скорочує термін служби обладнання. Об’єм бункера визначається залежно від тривалості робочих циклів.

Монтаж циклона СІОТ-7

Установки СІОТ можуть монтуватися як на стороні розрідження, так і на стороні нагнітання вентилятора. Для роботи з абразивним пилом вентилятор слід розташовувати тільки на стороні всмоктування, а нижню частину циклону додатково захищати корунд-цементом. За потреби очищене повітря може проходити через спеціальний розкручувач із гвинтовою кришкою, що підвищує продуктивність системи. Якщо вентилятор встановлений перед циклоном, використовується конічна кришка типу «равлик».

Комплектація циклону СІОТ-7

• корпус із вхідним патрубком;
• вихлопна труба;
• пилозбірник (бункер або висувний мішок).
