СІОТ-3

Загальні відомості про циклон СІОТ-3

Циклони СІОТ головним чином призначені для очищення газоповітряних сумішей, які виділяються під час технологічних процесів: сушіння, випалу, агломерації, спалювання палива і пр. Ефективно очищують повітряний простір від сухого пилу, який не злипається і не має волокнистої структури. Також дані агрегати широко використовують і в інших галузях промисловості. Наприклад, циклон СІОТ можна часто побачити на підприємствах, що займаються обробкою чорного і кольорового металу, в енергетиці, в хімічній промисловості, на підприємствах з виробництва будівельних матеріалів, а також у машинобудуванні і нафтопереробці. Дані агрегати дуже ефективні в очищенні повітряних мас від вапняного пилу, який утворюється під час переробки цукрового піску на цукрових заводах, і в інших подібних галузях.

Однак, не дивлячись на такий широкий спектр застосування, для цих агрегатів все ж існують і свої обмеження. Наприклад, циклони типу СІОТ заборонено використовувати для очищення повітря у вибухонебезпечних чи токсичних середовищах, якщо вони спеціально для цього не обладнані. Також їх не можна застосовувати для очищення пилу, який містить в собі високий відсоток липких речовин.
Максимально допустима температура повітряного потоку, що проходить через циклон, не повинна перевищувати 400 градусів за Цельсієм. Ступінь очищення газу циклону промивача СІОТ становить 75-85% і залежить від характеристик пилу, циклону, вентилятора, положення повітроводів і тд. Опір циклону знаходиться в межах 630-1180 Па, граничний тиск - 5000 Па. Швидкість газу в повітроводі і циклоні повинна бути в межах 15-18 м/сек.

Ефективність очищення повітря циклоном СІОТ-3

Циклони цього типу мають досить високий ступінь очищення повітря, який становить від 75 до 85%. Головним чином на якість очищення впливає характер самого пилу і діаметр циклону. Чим менше діаметр, тим ефективніше буде очищення. Говорячи про ефективність, СІОТ можна сміливо прирівнювати до універсальних циклонів типу ЦН-15. Так як і той і той однаково ефективні у своїй сфері застосування.

Переваги циклона СІОТ-3

• Ефективне очищення повітря на цукрових заводах від вапняного пилу;
• Можливість розміщувати в приміщенні і економити на підігріві повітря (тепле повітря залишається в приміщенні);
• Надійність роботи;
• Доступна ціна.

Конструктивне виконання циклона СІОТ-3

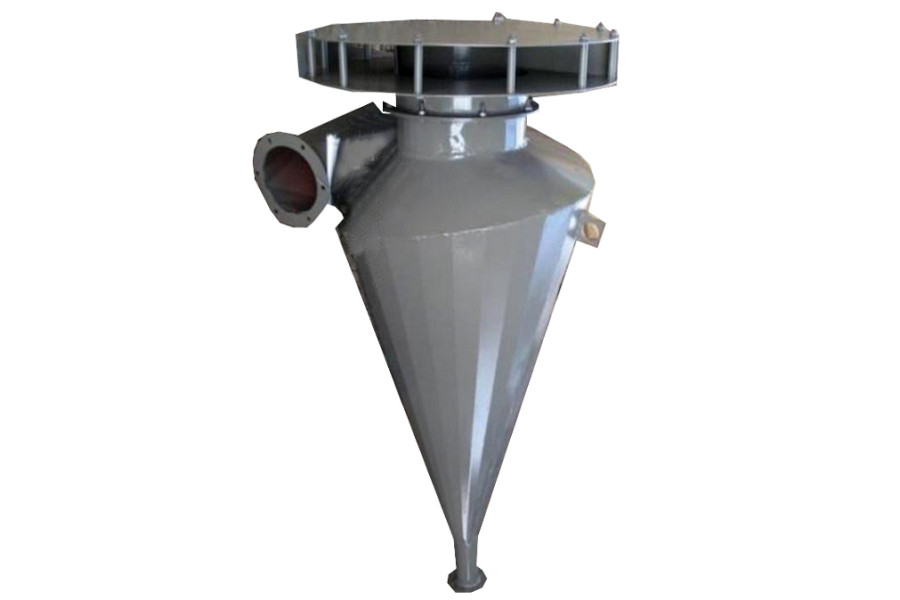

Циклон для очищення повітря СІОТ характеризується відсутністю циліндричної частини корпусу і трикутної формою вхідного патрубка. Корпус у вигляді конуса забезпечує інтенсивне очищення повітря. Конструктивно дані агрегати бувають правого і лівого виконання. Базова модель циклону виготовляється з чорного нержавіючого металу. Однак на вимогу замовника можливе виконання агрегату і з будь-якого іншого матеріалу. Вхідний і вихідний патрубок приєднується до повітропроводу через фланці і перехідники (є можливість замовити перехідники під будь-які розміри).

Бункер циклона СІОТ-3

Бункер, що знаходиться знизу, забезпечує накопичення пилових відходів. Їх потрібно періодично вичищати. Необхідно забезпечити регулярне вивантаження накопичених відходів з бункера і не допускати, щоб їх рівень перевищував допустимої норми. В іншому випадку бункер скоро заб'ється, що значно знизить ефективність роботи циклону і його загальний експлуатаційний термін. Розмір бункера і його форма розраховується замовником з бажаного періоду очищення.

При виборі моделі циклону СІОТ-3 потрібно звернути увагу на наступні параметри:

• Де знаходиться джерело утворення пилу і його характеристики;
• Склад пилу за виглядом і розміром частинок;
• Обсяг очищення повітря м³/год^;
• Обсяг пилу в повітрі.

Монтаж циклона СІОТ-3

Циклони типу СІОТ можуть встановлюватися як на стороні розрідження, так і на всмоктування по відношенню до вентилятора. Якщо через агрегат планується очищати повітря від абразивного пилу, тоді вентилятор слід встановлювати тільки на всмоктуючої стороні, при цьому , для найменшого зносу, нижню частину циклону слід додатково бронювати корунд-цементом. Також у разі встановлення вентилятора на всмоктування, повітряний потік з циклону може проходити через спеціальний раскручувач повітря, який оснащений гвинтовою кришкою. Це значно підвищить показники і продуктивність агрегату. Якщо вентилятор встановлюється перед циклоном, тоді потрібно використовувати конічну гвинтову кришку «равлик ». Ця конструкція використовується в тих випадках, коли циклон розташований перед вентилятором або потік очищеного повітря потрібно подати в певну зону. Також потрібно приділити особливу увагу аеродинамічним характеристикам вентилятора, щоб скомпонувати систему з максимальною ефективністю. Тягодутьевиє машина - вентилятор на стороні нагнітання або розрідження тракту аспірації - повинна вибиратися споживачем з урахуванням коефіцієнта аеродинамічного опору установки циклону і величини перепаду тиску при оптимальному витраті газу, що очищається.
Для максимальної ефективності системи потрібно враховувати пропорції між наступними параметрами :

• Довжина і ширина парасольки на вході повітря;
• Швидкість руху газу в повітроводі;
• Загальна довжина системи;
• Висота підйому;
• Марка циклону і вентилятора (тиск і пропускна здатність).

Для первинного розрахунку циклону скористайтеся головними його характеристиками, перерахованими у наведеній нижче таблиці

Головні характеристики циклона СІОТ-3
