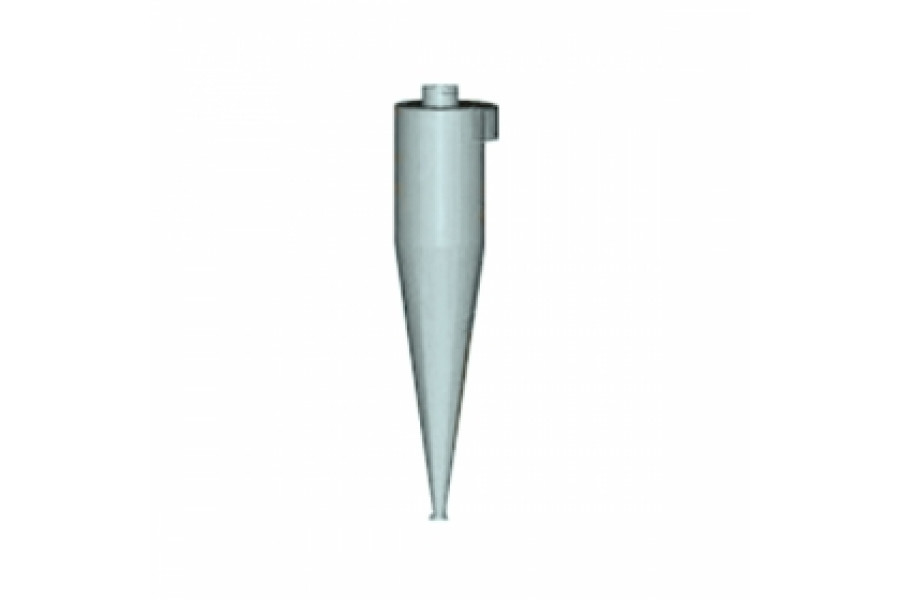

СДК-ЦН-33-700

Загальні відомості про циклон СДК-ЦН-33-700
Циклони СДК-ЦН-33-700 призначені для очищення диму від твердих часток і пилу середнього розміру та широко застосовуються на виробничих об'єктах і в промисловості. Найчастіше такі установки можна зустріти у:

• металургії
• хімічній та нафтовій промисловості
• котельних приміщеннях
• інших галузях, де потрібне очищення повітря

Водночас існують несприятливі середовища, де СДК-ЦН-33-700 не рекомендується використовувати — це пил, що сильно злипається, або пил з волокнистою структурою. Стандартна модель розрахована на робочу температуру повітря до 400°С, для екстремальних умов виготовляються варіанти зі спеціальних матеріалів.

Вибір моделі циклону
При підборі моделі важливо враховувати:

• умови експлуатації
• склад і розмір твердих частинок
• обсяг очищеного повітря, м³/год
• концентрацію частинок у повітрі

Особливості системи очищення диму

ВАЖЛИВО! При роботі з димовими газами враховуйте:

• довжину системи
• швидкість руху газу
• висоту підйому
• марку циклону та вентилятора (тиск і продуктивність)

Переваги циклону СДК-ЦН-33-700

• висока ефективність очищення диму та сажі
• надійність у роботі
• вигідна ціна та простота обслуговування

Конструкція циклону СДК-ЦН-33-700
Конструкція відрізняється відсутністю циліндричної частини корпусу, що робить апарат більш ефективним для очищення диму від сажі різних фракцій. Існують варіанти правого та лівого виконання. Циклони виготовляються зі сталі, стійкої до корозії, з можливістю індивідуального підбору матеріалу. Приєднання здійснюється через фланці та перехідники. Для випадків, де потрібна 100% очистка, застосовуються додаткові вугільні фільтри.

Бункер циклону СДК-ЦН-33-700
Нижня частина обладнана бункером для збору пилу та відходів, що потребують періодичного очищення. Об’єм бункера розраховується з урахуванням необхідного періоду обслуговування. Герметичне зварювання підвищує ефективність на 15%, запобігаючи підсмоктуванню повітря.

Нагнітання повітря
Робота циклону забезпечується за рахунок потужного димососа. При виборі враховується аеродинамічний опір та характеристики вентилятора. За бажанням можливе виготовлення на постаменті (ніжках).

Фракційна ефективність пиловловлення

• 2,5–3,0 мкм — 71,9%
• 2,5–4,0 мкм — 77,7%
• 4,0–6,3 мкм — 83,5%
• 6,3–10,0 мкм — 86,3%
• 10,0–16,0 мкм — 89,4%
• 16,0–25,0 мкм — 91,9%
• 25,0–40,0 мкм — 94,0%
• 40,0–63,0 мкм — 98,1%
• 63,0–100,0 мкм — 99,5%
• 100,0–160,0 мкм — 99,9%
• 160,0–1000,0 мкм — 100%

Технічні параметри циклону СДК-ЦН-33-700

• Швидкість входу газу: 11,0–16,1 м/с
• Коефіцієнт гідравлічного опору:
  • з равликом на вихлопній трубі — ξвх = 31,3
  • без равлика на вихлопній трубі — ξвх = 20,3
• Максимальна концентрація пилу на вході: для слабкозлипання пилу — не більше 1000 г/м³
• Температура газу на вході: до 500°С
• Максимальний тиск (розрідження): 15 000 Па
