СИОТ-5

Призначення промивачів СИОТ-5

Циклони-промивачі СИОТ-5 рекомендується застосовувати для середнього очищення запиленого повітря витяжних вентиляційних систем від різних видів пилу, крім цементуючого і волокнистого.

Конструкція циклонів-промивачів СИОТ-5

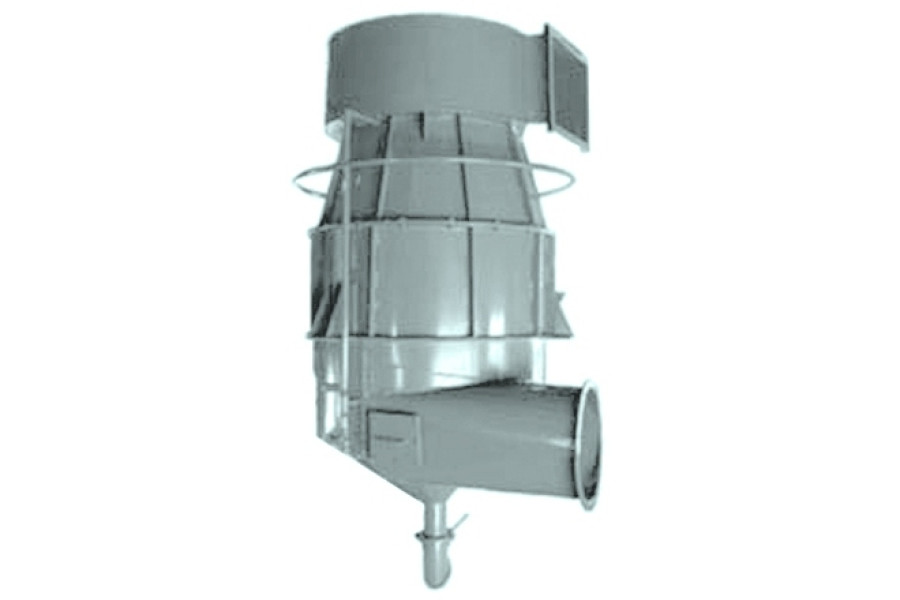

Циклон-промивач СИОТ-5 являє собою прямоточний мокрий пиловловлювач, в якому, на відміну від циклонів з мокрою плівкою, уловлювання пилу відбувається не тільки за рахунок її осадження на змочені стінки циклону під дією відцентрових сил, але і за рахунок промивки повітря водою, що розпилюється повітряним потоком. Найбільш ефективним режимом роботи є граничний режим, пов'язаний з початком бризгоуносу з циклону. Оптимальні швидкості на вході в циклон лежать в межах від 15 до 21 м/сек. При зазначених швидкостях ступінь очищення залишається приблизно однаковою (ступінь очищення при мінеральних змочуваних пилях, що містять 55-60% фракцій, менших 10 мікрон, коливається близько 95%. При швидкості менше 14 м/сек. припиняється розпилення води.

Розроблено циклони трьох типів:

• ТИП I – з розкручувачем, що направляє вихідний потік повітря з циклону вниз;
• ТИП II – з розкручувачем равликом;
• ТИП III – без розкручувача, з викидом повітря вгору.

Циклон-промивач СИОТ-5 складається з корпусу з вхідним патрубком і раскручувача (крім циклону типу III). У вхідному патрубку є люк для обслуговування та огляду циклону під час експлуатації. Там же розташовані два отвори: один для спостереження за рухом води при регулюванні роботи циклону, інший - для підсвічування.

Головні характеристики циклонів СИОТ-5
