ЦВП-3

Призначення циклонів ЦВП-3

Циклони ЦВП-3 з водяною плівкою призначені для очищення запиленого повітря, що видаляється вентиляційними установками і рекомендуються для будь-яких видів пилу, що не цементується, в тому числі такого, що утворює при обробці та транспортуванні: піску, глини, вугілля, вапняку, абразивів і різних руд, а також вологого, липкого і такого, що містить волокнисті включення.

Можливе застосування циклонів ЦВП-3 в якості єдиної ступені очищення повітря у випадку, якщо первісна концентрація пилу не перевищує 10 г/м3. При великих значеннях циклони ЦВП рекомендується застосовувати в якості другого ступеня очищення.

Циклони ЦВП-3 як правило встановлюються в приміщеннях. При використанні циклонів ЦВП для очищення повітря з установкою поза приміщенням, необхідно вживати заходів, що попереджають замерзання води в бачку, водопідвідній системі, колекторі, змивному пристрої та шламовідвідному конусі.

Конструкція циклонів ЦВП-3

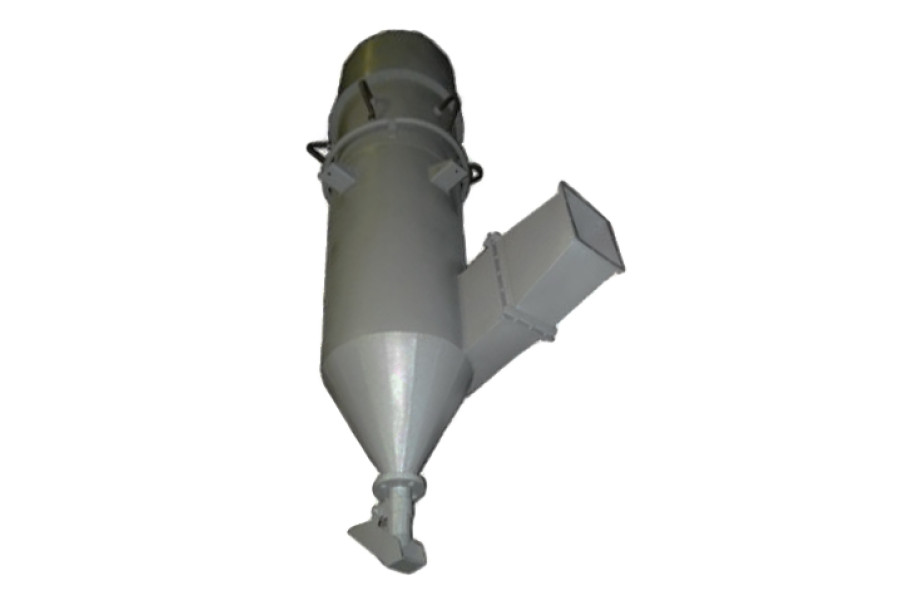

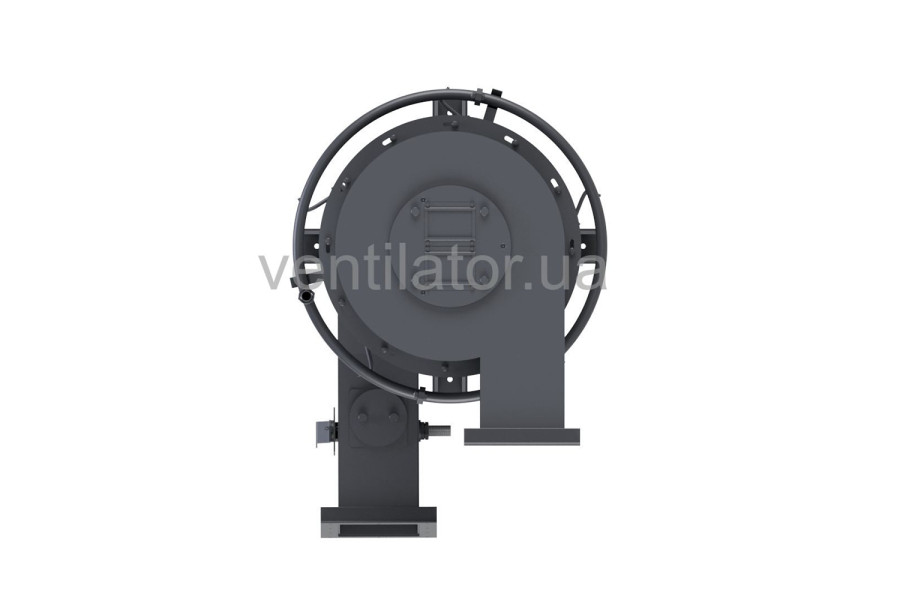

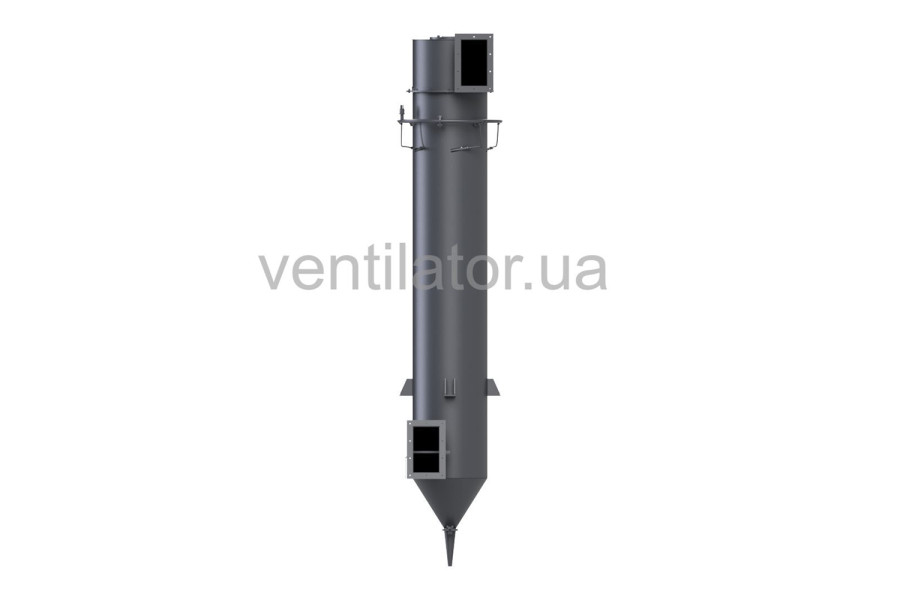

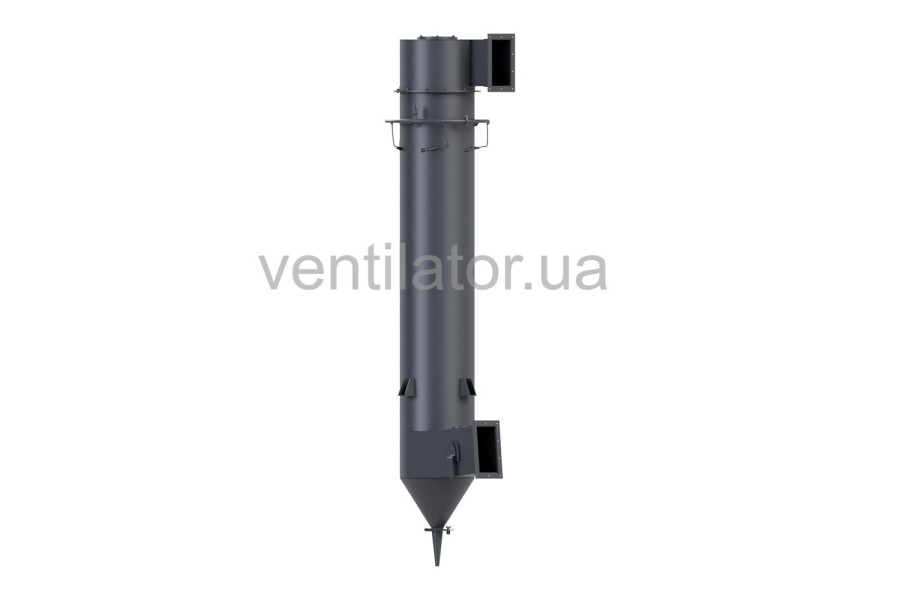

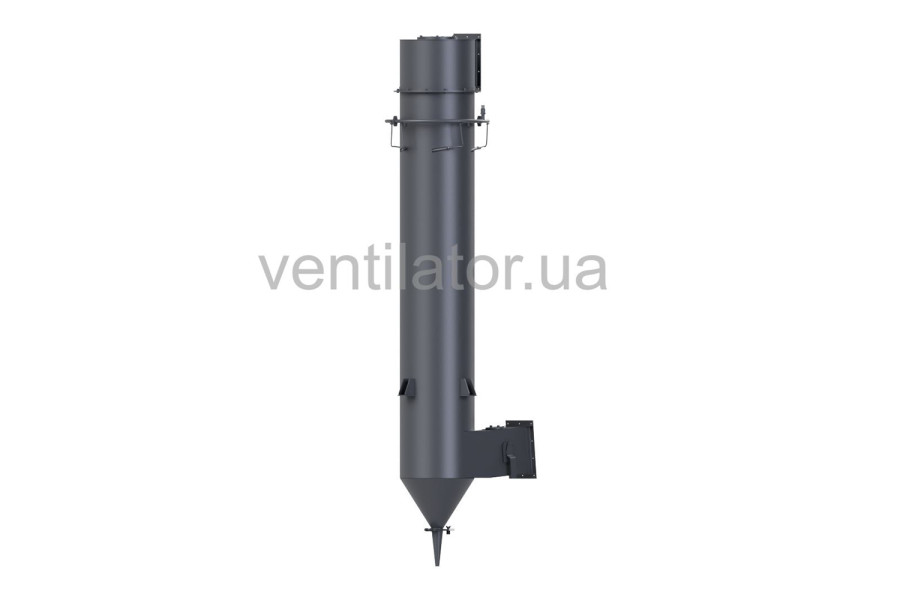

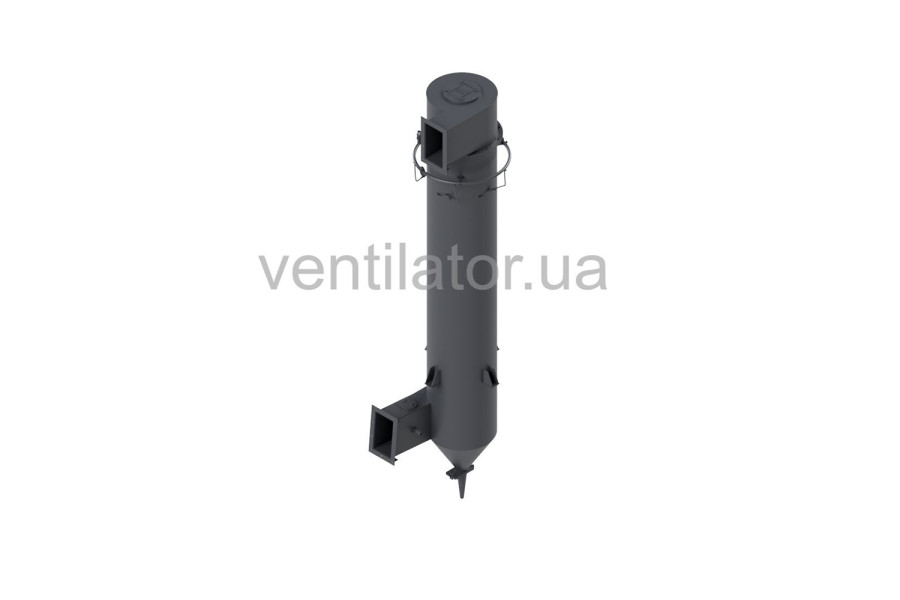

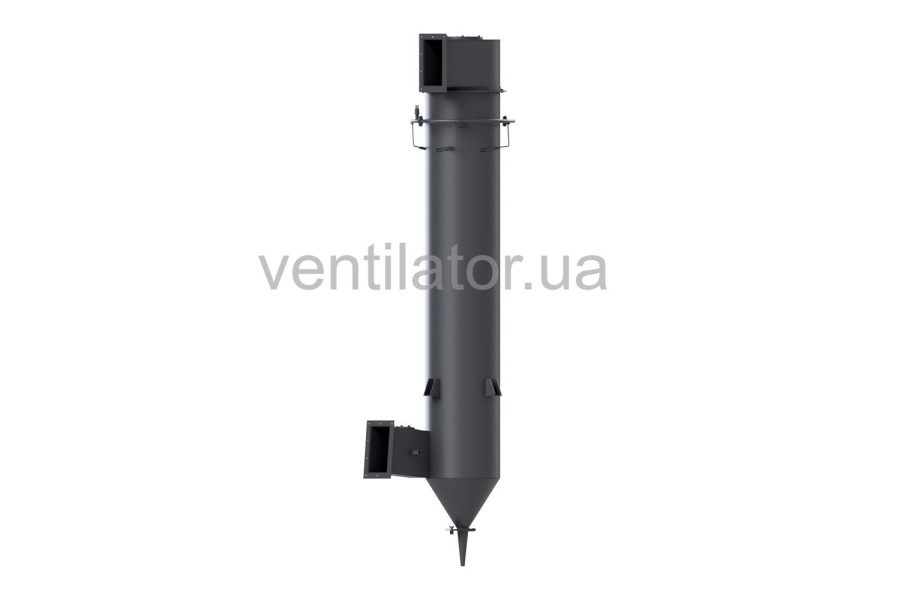

Циклон ЦВП-3 складається з корпусу з повітропідвідним патрубком і повітровідвідним равликом, приєднаним до верхнього фланця корпусу. Повітровідвідний патрубок равлика може бути встановлений в різних напрямках по відношенню до повітропідвідного патрубку. Напрямок повітровідвідного патрубка можна змінювати на кути, кратні кутам між двома суміжними болтами. До нижньої частини корпусу приварений прямокутний фланець, до якого за допомогою петлі і відкидного бола з баранчиком прикріплений шламовідвідний конус, який при заповненні його шламом утворює гідравлічний затвор.

Вода для зрошення внутрішньої поверхні корпусу під тиском 0,02-0,025 МПа (0,2-0,25 кгс/см2) подається соплом по гумовим трубкам, приєднаними до кільцевого колектора. Для спостереження за роботою сопла у верхньому дні равлика є люк, закритий скляною кришкою. У повітропідвідному патрубку передбачено змивний пристрій для видалення відкладень шламу в місці входу повітря в корпус циклону.

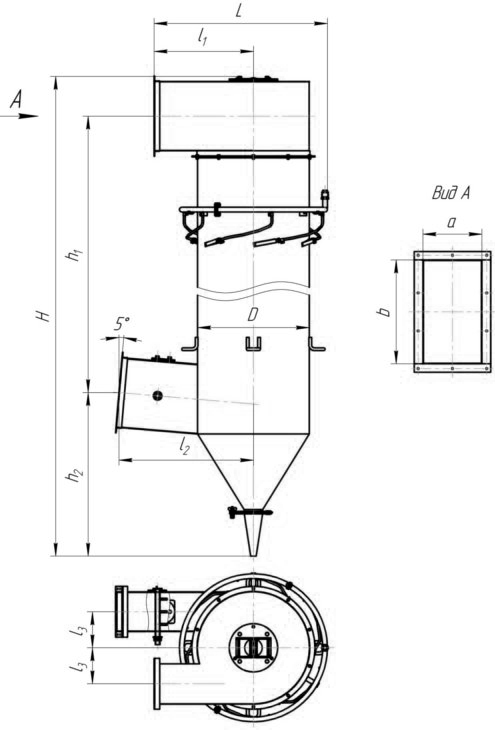

Головні характеристики циклонів ЦВП-3
