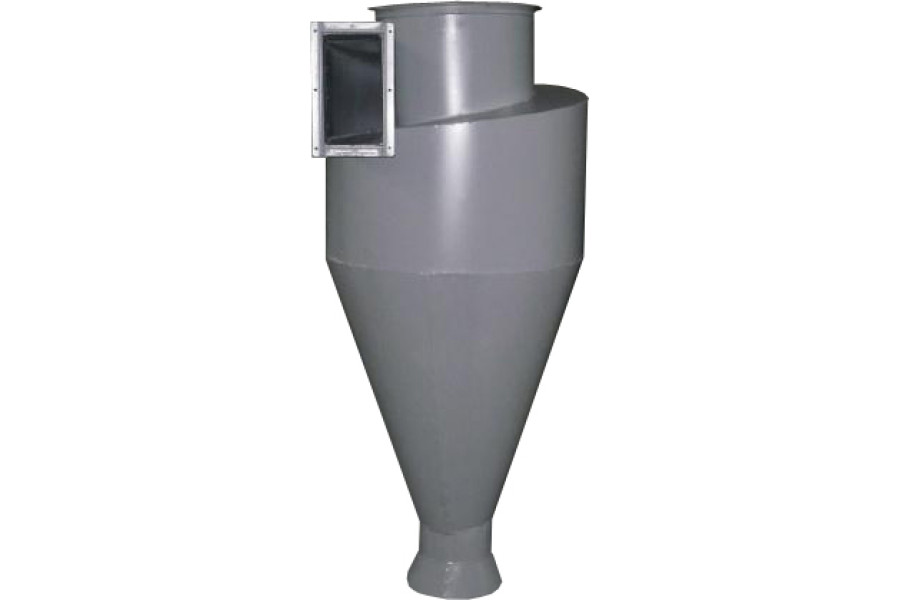

ЦРк-700

Призначення циклонів ЦРк-700

Циклони ЦРК були розроблені на базі циклонів ЦР. Це модернізована модель, яка відрізняється від свого попередника укороченим розміром і кутом входу повітря. Інші характеристики ЦРк і ЦР фактично ідентичні. Циклони ЦРк, як і його прототипи, головним чином призначені для пневмотранспорту - переміщення сипучих матеріалів. Їх використовують у сільському господарстві, транспорті, виробництві, будівництві, торгівлі та інших областях для переміщення зерна, цементу, деревини, піску, пластику. Циклон для пневмотранспорту ЦРк-700 забезпечує переміщення будь-яких матеріалів з мінімальним вкладенням ресурсів, так як його основна перевага - низький рівень опору, всього 700-900 Па - дозволяє використовувати вентилятор з електродвигуном меншої потужності.

На відміну від своїх попередників, циклони развантажувачі ЦРк-700 мають укорочену конструкцію, що значно розширює спектр їх використання, бо їх можна без проблем встановлювати в приміщеннях з малою площею. Ці циклони в системах пневмотранспорту справляються краще і швидше будь-яких інших аналогів, коли мова йде про переробку зернового пилу.

Циклон розвантажувач ЦРк може збиратися в батарейну установку по 2, 4, 6 і більше циклонів у групі, що значно підвищує якість очищення повітря.

Переваги циклонів разгрузітель ЦРк-700

• Енергозбереження
• Економія коштів
• Доступна ціна
• Надійна система пневмотранспорту
• Хороша якість.

Конструкція циклонів ЦРк-700

Співвідношення по висоті між конічної і циліндричної частинами приблизно дорівнює одиниці. Циклон оснащений тангенціальним завихрювачем. Основною відмінною особливістю даної моделі від інших є співвідношення вихлопної труби до діаметра корпусу. У даних агрегатів це співвідношення дорівнює 0,6. Цей параметр головним чином впливає на аеродинамічний опір і ефективність агрегату. Таке співвідношення вказує на низький гідравлічний опір і відносно низьку ефективність даної моделі в роботі з пилом дрібних фракцій, тому їх доцільно використовувати для транспортування великого пилу та інших частинок.

Циклони ЦРк-700 виготовляються з чорного, несхильного до корозійних впливів металу, проте можливе виконання і з інших матеріалів. Шви зварні суцільним способом. Отвори мають фланці для з'єднання з повітроводами (можливе виготовлення будь-яких перехідників). Циклон покривається грунтовкою і упаковується в спеціальну захисну плівку. Можливе виконання циклону з правостороннім і лівостороннім закручуванням повітряного потоку.

Монтаж циклонів ЦРк-700

Для пневмотранспорту вентилятор краще розміщувати за циклоном. За таких умов рівень зносу крильчатки буде мінімальним. Однак, для того, щоб забезпечити агрегату найбільш ефективну роботу і найвищі показники, його необхідно укомплектовувати спеціальним розкручувателем повітря. Найоптимальнішими в даному випадку будуть вентилятори наступних моделей: ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40, ВЦ 14-46 .

При проектуванні системи потрібно враховувати наступні параметри:

• Марка циклона і вентилятора
• Товщина воздуховода і його загальна довжина
• Висота навантаження
• Аеродинамічні характеристики вентилятора (тиск і продуктивність)
• Характеристики матеріалу, що транспортується.

Головні характеристики циклонов ЦРк-700

Ціна на циклон розвантажувач ЦРк-700 дана без вартості бункера, постамента і пилового затвора (вартість розраховується окремо).
