ЦП-2-1600

Загальні відомості про циклон ЦП-2-1600

Сфера застосування циклону — вентиляція. Універсальний циклон ЦП-2 призначений для очищення великих обсягів повітря (від 17 тис. м³) з метою відокремлення пилу. Обладнання використовується для фільтрації повітря після систем сушіння або при спалюванні твердого палива у пилоподібному стані.

Важливо! Для транспортування волокнистого або липкого пилу застосовувати ЦП-2 не рекомендується, адже це може спричинити швидкий вихід з ладу. Для таких задач краще використовувати циклони РІСІ.

Основна особливість ЦП-2 полягає в універсальності: його можна застосовувати у будь-якій промисловій галузі. Найчастіше циклони включають у проекти, що передбачають великі обсяги очищення повітря. При виготовленні зі спеціальних матеріалів даний циклон можна використовувати у вибухонебезпечному середовищі. Максимальна температура переміщуваного газу не повинна перевищувати 420°С.

Відповідно до ДСТУ 15150-69 циклони ЦП-2 застосовуються у трьох кліматичних групах: тропічному, помірному та у регіонах із низькими температурами. Випускаються виключно в одиночному виконанні з внутрішнім діаметром від 1400 до 4250 мм.

На що звернути увагу при підборі циклону:

• Джерело утворення пилу;
• Склад і вид пилу;
• Обсяг очищення повітря;
• Ступінь насиченості пилом.

При розрахунку системи аспірації важливо враховувати:

• Довжину і ширину парасольки на вході повітря;
• Швидкість руху газу в повітроводі;
• Загальну довжину системи;
• Висоту підйому;
• Марку циклону та вентилятора (тиск і пропускна здатність).

Запобіжні клапани циклона ЦП-2-1600

Циклони ЦП-2 комплектуються спеціальними запобіжними клапанами, які встановлюються на кришці циклону та на вхідному патрубку. Вони виготовлені за всіма нормами вибухобезпеки, що необхідні при роботі з пилоподібним паливом. Діаметр і кількість клапанів залежать від діаметра циклону.

Згідно з правилами техніки безпеки, необхідно обладнати майданчики та сходи для швидкого доступу до клапанів. Якщо циклон не призначений для вибухонебезпечних середовищ, його можна постачати без клапанів за вимогою замовника.

Поставка клапанів здійснюється у розібраному вигляді, а монтаж виконує замовник.

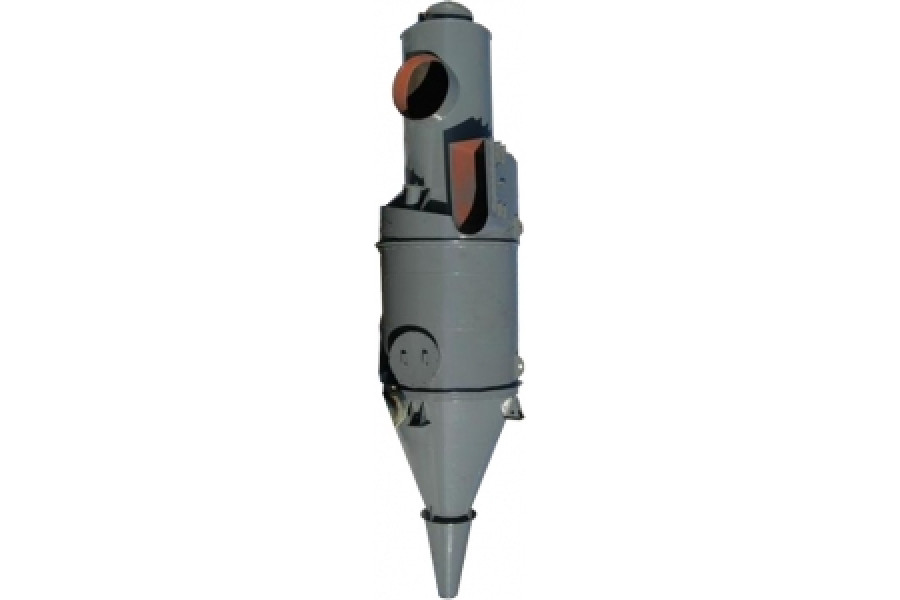

Конструкція циклона ЦП-2-1600

Циклон ЦП-2 складається з циліндричної частини (1/3) і конічної частини (2/3). Завдяки конічному корпусу відбувається інтенсивне очищення газу. Стандартний матеріал виготовлення — вуглецева сталь, але за індивідуальним замовленням можливе використання інших матеріалів.

У конструкції передбачені запобіжні клапани на вхідному та вихідному патрубках, їх розміри залежать від габаритів циклону. Агрегат обладнаний постаментом із драбиною для зручного доступу до люків. Пил збирається у невеликому бункері, що знижує ризик його загоряння.

Бункер циклона ЦП-2-1600

Бункер і циклон герметично зварені та з’єднані для підвищення ефективності очищення. Рівень очищення залежить від виду пилу, вентилятора, марки циклону, товщини повітроводів тощо. Циклони ЦП-2 за функціональністю подібні до циклону ЦН-15, але мають невеликі відмінності у продуктивності.

Максимальний тиск — 6000 Па. Вентилятор може бути встановлений як перед циклоном, так і після нього, забезпечуючи нагнітання або розрідження повітря в системі. При виборі вентилятора враховуються опір системи та його продуктивність.
