ЦП-2-1400

Загальні відомості про циклон ЦП-2-1400

Сфера, в якій застосовується циклон - вентиляція. Універсальний циклон ЦП-2, який застосовують для очищення великих об'ємів повітря (від 17 тис. м³) з метою відокремлення від нього пилу. Дане обладнання призначене для фільтрації повітря після систем сушіння або при спалюванні твердого палива в пилоподібному стані. Однак для транспортування пилу має волокнисту структуру або липкою пилу використовувати ЦП- 2 не рекомендується, так як циклон для таких операцій не призначений і є велика ймовірність його швидкого виходу з ладу. Якщо вам потрібен апарат, здатний транспортувати пил з вищевказаними характеристиками, краще всього використовувати циклони РІСІ.
Головна особливість ЦП-2 полягає в тому, що, незважаючи на їх пряме призначення, цю техніку можна успішно використовувати абсолютно у всіх промислових галузях. Найчастіше ці циклони включають в проекти, що передбачають великі обсяги очищення повітря. При виготовленні із спеціальних матеріалів даний циклон може використовуватися у вибухонебезпечному середовищі. Максимальна температура переміщуваного газу не повинна перевищувати 420°С.
Відповідно до ДСТУ 15150-69 Циклони ЦП-2 вільно можуть використовувати у трьох основних кліматичних групах. В умовах тропічного клімату, в умовах, клімат яких відрізняється помірними середніми температурами і в самих екстремальних умовах з низькими температурами.
Дані циклони виготовляються виключно в одиночному виконанні з внутрішнім діаметром від 1400 до 4250 мм.

При підборі циклону варто звернути увагу на наступне:

• Джерело утворення пилу;
• Склад і вид пилу;
• Обсяг очищення повітря;
• Ступінь насиченості пилом.

При розрахунку системи аспірації слід звернути увагу на наступні елементи:

• Довжина і ширина парасольки на вході повітря;
• Швидкість руху газу в повітроводі;
• Загальна довжина системи;
• Висота підйому;
• Марка циклону і вентилятора (тиск і пропускна здатність).

Запобіжні клапани циклона ЦП-2-1400

Циклони ЦП-2 комплектуються спеціальними запобіжними клапанами, які встановлюються на кришці циклону і на вхідному патрубку. Клапани виготовлені за всіма правилами вибухобезпеки, які потрібні для роботи з паливом в пилоподібному стані. Діаметр і кількість таких клапанів цілком залежить від діаметра самого циклону.
За загальними правилами техніки безпеки необхідно обладнати майданчики та сходи, які забезпечували б швидкий і простий доступ до клапанів. Однак якщо циклон не планується використовувати для переміщення вибухонебезпечних середовищ, його поставка може здійснюватися без запобіжних клапанів, відповідно до вимоги замовника.
Поставка клапанів здійснюється в демонтованому стані. Весь монтаж виробляється самим замовником.

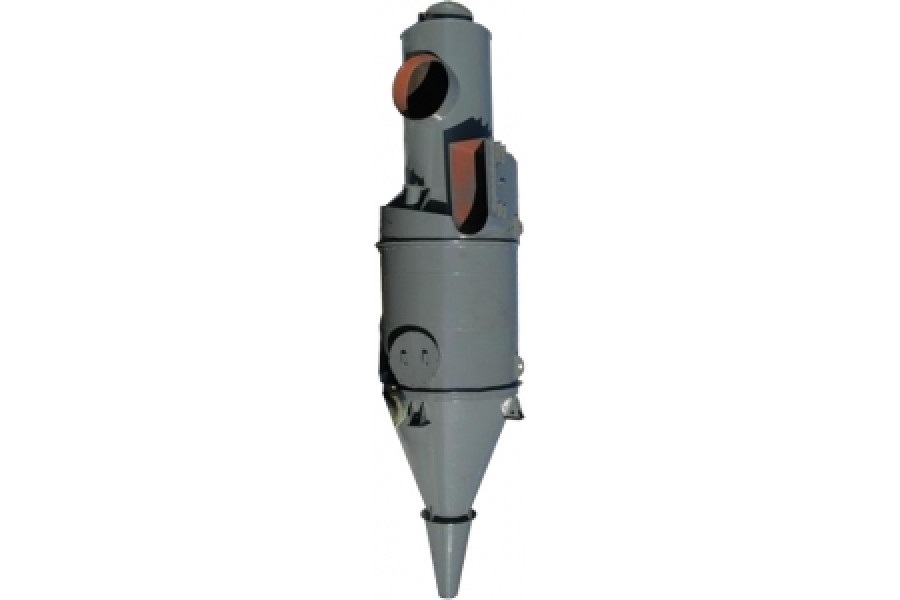

Конструкція циклона ЦП-2-1400

Циклон ЦП-2 має циліндричну (1/3) і конічну частину (2/3). Конічний конус забезпечує інтенсивне очищення газу. Стандартний матеріал виготовлення циклону - вуглецева сталь, циклони з інших матеріалів збираються під замовлення. Як говорилося раніше, в ЦП-2 застосовуються запобіжні клапани на вхідному і вихідному патрубках. Розміри запобіжних клапанів залежать від розмірів циклону. Агрегат обладнується постаментом з драбиною для легкого доступу до люків. Стандартне виконання циклону - вуглецева сталь. Пил збирається в бункері невеликого розміру для запобігання його загоряння.

Бункер циклона ЦП-2-1400

Бункер і циклон герметично зварюються і з'єднуються для поліпшення показників очищення. Ступінь очищення залежить від виду пилу, вентилятора, марки циклону, товщини повітроводів і т.д. Циклони ЦП-2 можуть виконувати завдання подібні циклону ЦН-15 з невеликою різницею по продуктивності. Граничний тиск - 6000 Па. Вентилятор може проектуватися перед циклоном або після нього. Відповідно він може нагнітати або розріджувати повітря в системі. При підборі вентилятора розраховується опір системи і продуктивність вентилятора.

Головні характеристики циклона ЦП-2-1400
