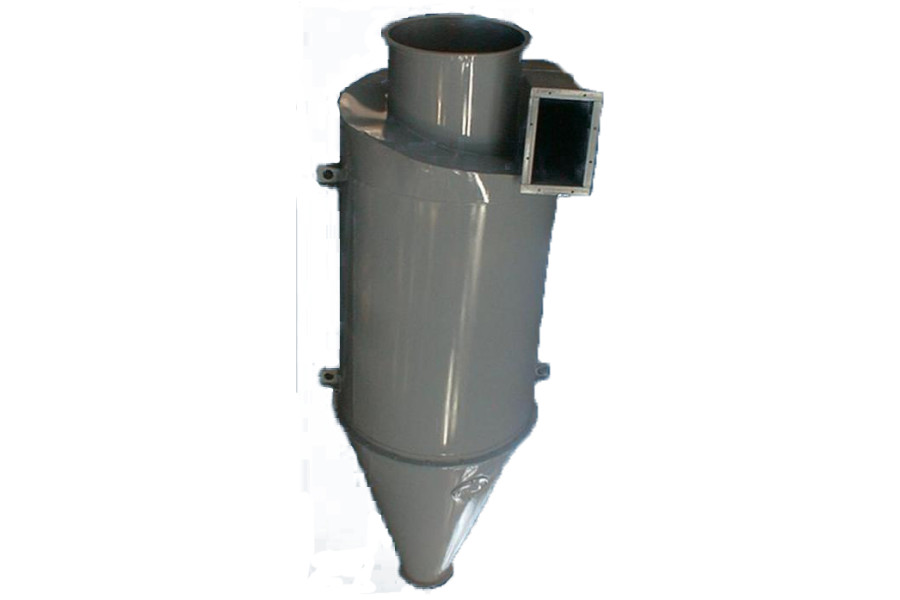

Циклон-пиловловлювач ЦОЛ-18

Призначення циклонів ЦОЛ-18

Циклони ЦОЛ-18 застосовуються для очищення повітря, яке надходить із систем аспірації та пневмотранспорту, від великодисперсного пилу та домішок. Вони ефективно затримують тирсу, зерновий пил, бур’ян та інші механічні включення з розміром частинок понад 126 мкм. Коефіцієнт уловлювання великого зернового пилу становить близько 95–98 %.

Процес очищення повітря ЦОЛ-18

• Пилове повітря разом із домішками подається у корпус циклону.
• Під дією відцентрової сили частинки починають осідати на стінках та по спіралі рухаються донизу в напрямку бункера.
• Чисте повітря піднімається вгору і виходить через верхній отвір.
• Пил і сміття накопичуються в нижній частині циклону.

Конструктивні особливості ЦОЛ-18

Стандартні циклони ЦОЛ-18 виготовляються із сталевого листа зварної конструкції. Вхідні та вихідні патрубки з’єднуються з повітропроводами через фланці або перехідники. Для захисту від корозії внутрішні та зовнішні поверхні покриваються ґрунтовкою. Випускаються як правого, так і лівого виконання, з можливістю комплектації бункером, парасолькою чи равликом. Додатковою перевагою є протипідсосний конусний пристрій, що дозволяє стабілізувати тиск у зоні вхідного патрубка.

Монтаж циклонів

Циклони серії ЦОЛ монтуються у комплекті з вентилятором. Залежно від умов, можливі два варіанти розміщення:

• перед вентилятором;
• після вентилятора.

Для видалення зернового пилу обидва варіанти вважаються однаково ефективними. Якщо вентилятор розташований після циклону, потрібна установка спеціального розкручувача для вирівнювання повітряного потоку.

Характеристики

• Призначені для використання як пиловловлювачі I-го ступеня аспіраційних систем.
• Фракційна ефективність уловлювання пилу:
  • 2,5…63,0 мкм – 48,7 %
  • 63,0…100,0 мкм – 55,3 %
  • 100,0…160,0 мкм – 63,3 %
  • 160,0…400,0 мкм – 68,1 %
  • 400,0…630,0 мкм – 74,1 %
  • 630,0…1000,0 мкм – 78,9 %
• Максимальна швидкість входу повітря – 18 м/с.
• Гранична концентрація пилу на вході – 10×10⁻³ кг/м³.
• Гідравлічний опір одиночного циклону при робочій швидкості – ξ = 4,0.

Технічні дані

• Конструкція – одинарний циклон за типом Ліоте.
• Серія містить 10 базових типорозмірів та 3 додаткових.
• При нагнітанні комплектуються парасолькою, при роботі на всмоктування – равликом.
• Матеріал виготовлення – сталь товщиною від 2 мм, з подальшою ґрунтовкою та фарбуванням у світло-сірий колір (RAL7035).
• Зварна конструкція.
• У конічній частині передбачений люк для огляду та обслуговування.
• Циліндрична частина може повертатися відносно осі конуса на кут:
  • 30° – для ЦОЛ (1–3);
  • 22°30′ – для ЦОЛ (4,5–9);
  • 15° – для ЦОЛ (12–20).
• Можлива комплектація шлюзовими затворами:
  • 6 л – для ЦОЛ (1–1,5);
  • 9 л – для ЦОЛ (3–6);
  • 15 л – для ЦОЛ (9–12);
  • 22 л – для ЦОЛ (15–20).
• Кліматичне виконання – У, категорія розміщення 1 (експлуатація на відкритому повітрі).
