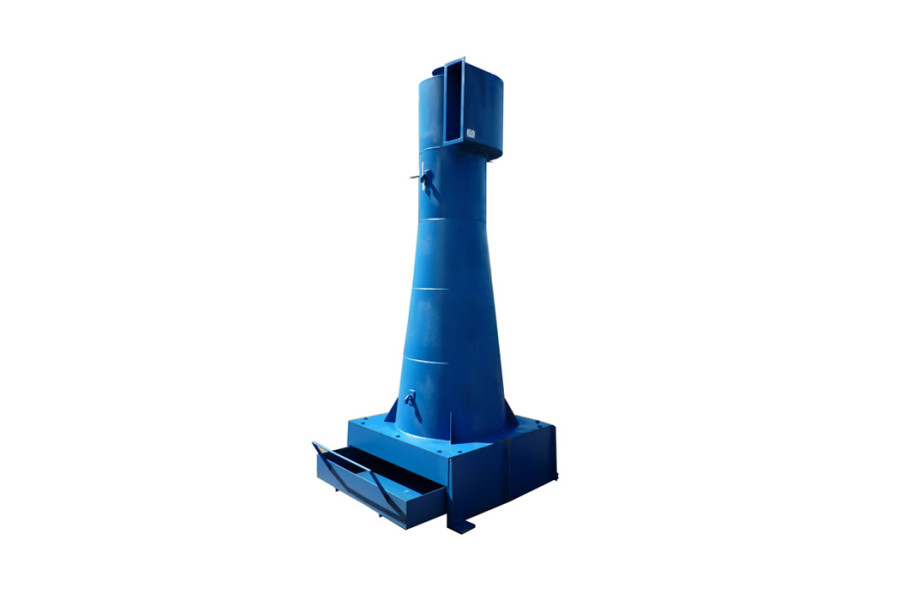

ЦОК-6 з висувним ящиком

Загальні відомості ЦОК-6 з висувним ящиком

Сфера застосування таких агрегатів, як циклон - вентиляція та очищення забрудненого повітря. Циклон ЦОК маэ пряме призначення очищати повітря від сухого пилу, який не злипається. Також даний агрегат дуже ефективний у роботі з пилом, який містить високий відсоток абразивних матеріалів. Можлива робота і з липким пилом, але тільки в тих випадках, коли мова йде про очищення пилу, що міститься в тальку або сажі. Для інших видів пилу, що злипається, використовувати циклони типу ЦОК не рекомендується.

Сфера застосування ЦОК-6 з висувним ящиком

Основна сфера застосування даних апаратів - це металообробка. Їх ефективно застосовують для очищення газоповітряних мас в ливарних і термічних цехах, у цехах з механічної обробки металу, а також і на інших промислових об'єктах, де обробляють матеріали подібного роду. Циклони ЦОК вважаються кращими, коли мова йде про роботу з абразивним пилом. У даних агрегатів відсутня конічна частина, яка при роботі з абразивом схильна до інтенсивного стирання. Це дозволяє працювати з подібними матеріалами з максимальною ефективністю, не ризикуючи, що циклон буде схильний до механічних пошкоджень і скоро вийде з ладу, як це може трапитися з будь-якою іншої моделлю, в конструкції якої конічна частина присутня. Якщо відоткове співвідношення абразивних матеріалів у очищуваному газі занадто велике, тоді агрегат можна виготовляти з більш товстого металу до трьох міліметрів. Це дозволить використовувати його навіть в самих екстремальних умовах.

Очищення повітря за допомогою ЦОК-6 з висувним ящиком

Очищення газо-повітряних сумішей в циклонах типу ЦОК відбувається наступним чином:

• Газ на відносно великій швидкості подається в агрегат;
• Подача і рух газу всередині циклону відбувається спіралевидним чином,
• За рахунок закрутки по спіралі повітряного потоку в дію вступає відцентрова сила,
• Пил і інші дрібні частинки стикаються зі стінками агрегату і осипаються по них в накопичувальний бункер.

Максимально допустима запиленість газу, що очищається не повинна перевищувати 1000 г/м³. Допустима температура газу при очищенні може бути максимум 150 градусів за Цельсієм. Циклони типу ЦОК здатні забезпечити ступінь очищення до 80-ти відсотків.

Монтаж ЦОК-6 з висувним ящиком

Вентилятор (тягодуттьова машина) може встановлюватися по відношенню до аспіраційного тракту як на нагнітальному боці циклону, так і на стороні розрідження. Для того щоб правильно скомпонувати систему, при виборі вентилятора для кожного конкретного випадку необхідно дотримуватися два основних параметри - це сила аеродинамічного опору, якої схильна конкретна установка з конкретними розмірами, і перепади тиску при максимальній витраті повітря. Обов'язково зверніть увагу на те, що незважаючи на можливість встановлення тягодуттьової машини по обидві сторони агрегату, в парі з циклоном ЦОК рекомендується встановлювати вентилятор на всмоктування (розрідження) і використовувати равлика. Це забезпечить агрегату найбільш високі показники роботи. Також для найбільш ефективної роботи циклон рекомендується комплектувати спеціальним розкручивателем повітря, виготовляти який бажано з низьколегованої сталі.
Циклони типу ЦОК комплектуються ще одним дуже важливим для їх роботи елементом, який називається «внутрішній конус». Він встановлюється в нижній частині агрегату і утворює бар'єр, який запобігає взмулюванню і винесенню осадженого в накопичувальному бункері пилу. Власне кажучи, через наявність у конструкції саме цього елемента даний агрегат і отримав своє ім'я «Циклон ЦОК із внутрішнім конусом». Кут установки внутрішнього конуса залежить від матеріалу, що переробляється. Якщо роботи проводяться з сухим пилом, то внутрішній конус встановлюється під кутом - 45^о, якщо мова йде про роботу з сажею або тальком, кут становитиме - 60^о.
Для того щоб забезпечити максимально-ефективну роботу всієї аспіраційної системи, необхідно враховувати масу дрібних деталей при її проектуванні, установці і експлуатації. Фахівці нашої компанії допоможуть зробити Вам всі розрахунки перед запуском проекту і дадуть грамотну консультацію. Пам'ятайте, що правильно збалансована система буде служити довше і надійніше.
Для ефективної роботи циклону ЦОК необхідно домогтися узгодження між такими елементами:

• Парасоль (його площа);
• Діаметр воздуховода, який з'єднує безпосередньо парасолю і циклон;
• Висота системи в сукупності з усіма установочними елементами;
• Пропускна потужність і тиск тягодуттьової машини (вентилятора).

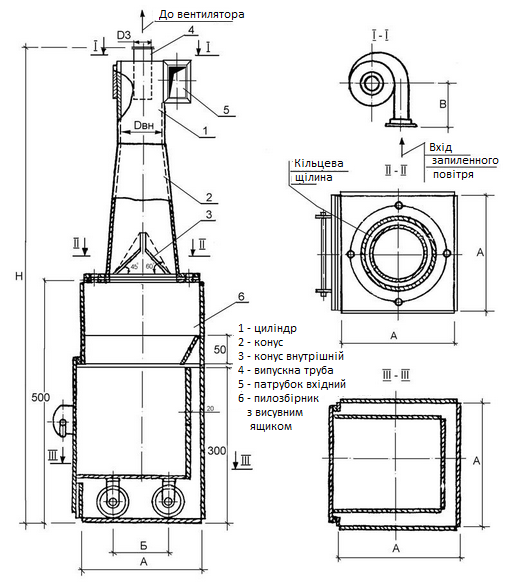

Конструктивне виконання ЦОК-6 з висувним ящиком

Стандартно циклондля очистки повітря ЦОК виготовляється з вуглецевої сталі, яка не схильна до корозійних пошкоджень. Дані агрегати можуть виготовлятися як з правостороннім обертанням повітряного потоку, так і з обертанням лівостороннім (уточнюється під час оформлення замовлення). Циклони ЦОК можуть виготовлятися як в одинарному виконанні, так і в груповому (від 2 до 10 циклонів в групі). Ефективність батарейною установки значно вище, ніж агрегату в одиночному виконанні. Виготовлення бункера: вид матеріалу, його товщина, розміри, форма, вартість залежать від конкретних умов роботи циклону і персональних побажань замовника. Також можливе виготовлення циклонів ЦОК з спеціальними висувними ящиками. Є можливість замовлення перехідників для з'єднання повітропроводів і отворів циклону різних розмірів. Перед відправленням замовлення замовнику циклон ретельно покривається грунтовкою і замотується в спеціальну захисну плівку.
Для того, щоб здійснити первинний розрахунок циклону, зверніть увагу на основні характеристики агрегату, які наведені в таблиці.

Головні характеристики ЦОК-6 з висувним ящиком
