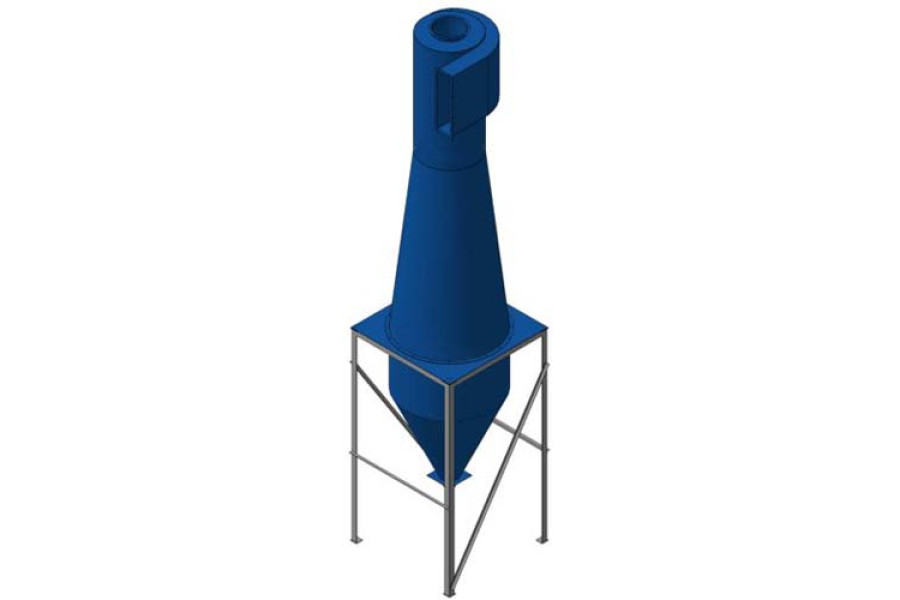

ЦОК-5 з бункером

Общие сведение ЦОК-5 з бункером

Сфера применения таких агрегатов, как циклон - вентиляция и очистка загрязненного воздуха в промышленных или других помещениях, на станках, в цехах. Циклоны ЦОК имеет прямое назначение очищать воздух от сухой пыли, которая не слипается. Также данный агрегат очень эффективен в работе с пылью, которая содержит высокий процент абразивных материалов. Возможна работа и с липкой пылью, но только в тех случаях, когда речь идет об очистке пыли содержащейся в тальке или саже. Для других видов слипающейся пыли использовать циклоны типа ЦОК не рекомендуется.

Основная сфера использования данных аппаратов – это металлообработка. Их эффективно применяют для очистки газо-воздушных масс в литейных и термических цехах, в цехах по механической обработке металла, а также и на других промышленных объектах, где обрабатывают материалы подобного рода. Циклон с обратным корпусом ЦОК считается лучшим, когда речь идет о работе с абразивной пылью. У данных агрегатов отсутствует коническая часть, которая при работе с абразивом подвержена интенсивному стиранию. Это позволяет работать с подобными материалами с максимальной эффективностью, не опасаясь за то, что циклон будет подвержен механическим повреждениям и скоро выйдет из строя, как это может случиться с любой другой моделью, в конструкции которой коническая часть присутствует. Если процентное соотношение абразивных материалов в очищаемом газе слишком велико, тогда агрегат можно изготавливать из более толстого металла до трех миллиметров. Это позволит использовать его даже в самых экстремальных условиях.

Очистка воздуха с помощью ЦОК-5 з бункером

Очистка газо-воздушных смесей в циклонах типа ЦОК происходит следующим образом:

• Газ на относительно большой скорости подается в агрегат;
• Подача и движение газа внутри циклона происходит спиралевидным образом,
• За счет закрутки по спирали воздушного потока в действие вступает центробежная сила,
• Пыль и другие мелкие частицы сталкиваются со стенками агрегата и осыпаются по ним в накопительный бункер.

Максимально допустимая запыленность очищаемого газа не должна превышать 1000 г/м³.Допустимая температура газа при очистке может быть максимум 150 градусов по Цельсию. Циклон для очистки возлуха типа ЦОК способен обеспечить степень очистки до 80-ти процентов.

Монтаж ЦОК-5 з бункером

Вентилятор (тягодутьевая машина) может устанавливаться по отношению к аспирационному тракту, как на нагнетательной стороне циклона, так и на стороне разрежения. Для того чтобы правильно скомпоновать систему, при выборе вентилятора для каждого конкретного случая необходимо соблюдать два основных параметра – это сила аэродинамического сопротивления, которой подвержена конкретная установка с конкретными размерами и перепады давления при максимальном расходе воздуха. Обязательно обратите внимание на то, что несмотря на возможность установки тягодутьевой машины по обе стороны агрегата, в паре с циклоном ЦОК все-таки рекомендуется устанавливать вентилятор на всасывание (разрежение) и использовать улитку. Это обеспечит агрегату наиболее высокие показатели работы. Также для наиболее эффективной работы, циклон рекомендуется комплектовать специальным раскручивателем воздуха, изготавливать который желательно из низколегированной стали.
Циклоны типа ЦОК комплектуются еще одним очень важным для их работы элементом, который называется «внутренний конус». Он устанавливается в нижней части агрегата и образует как бы барьер, который предотвращает взмучивание и унос осажденной в накопительном бункере пыли. Собственно говоря из-за наличия в конструкции именно этого элемента, данный агрегат и получил свое имя «Циклон ЦОК со внутренним конусом». Угол установки внутреннего конуса зависит от перерабатываемого материала. Если работы проводятся с сухой пылью, то внутренний конус устанавливается под углом – 45^о, если речь идет о работе с сажей или тальком, угол будет составлять – 60^о.
Для того чтобы обеспечить максимально-эффективную работу всей аспирационной системы, необходимо учитывать массу мелких деталей при ее проектировании, установке и эксплуатации. Специалисты нашей компании помогут сделать Вам все расчеты перед запуском проекта и дадут грамотную консультацию. Помните, что правильно сбалансированная система будет служить дольше и надежнее.
Для эффективной работы циклона ЦОЛ необходимо добиться согласования между следующими элементами:

• Зонт (его площадь);
• Диаметр воздуховода, который соединяет непосредственно зонт и циклон;
• Высота системы в совокупности со всеми установочными элементами;
• Пропускная мощность и давление тягодутьевой машины (вентилятора).

Конструктивное исполнение ЦОК-5 з бункером

Стандартно циклоны ЦОК изготавливаются из углеродистой стали, которая не подвержена коррозийным повреждениям. Данные агрегаты могут изготавливаться, как с правосторонним вращением воздушного потока, так и с вращением левосторонним (уточняется во время оформления заказа). Циклоны ЦОК могут изготавливаться, как в одинарном исполнении, так и в групповом (от 2 до 10 циклонов в группе). Эффективность батарейной установки значительно выше, чем агрегата в одиночном исполнении. Изготовление бункера: вид материала, его толщина, размеры, форма, стоимость зависят от конкретных условий работы циклона и персональных пожеланий заказчика. Также возможно изготовление циклонов ЦОК с специальными выдвижными ящиками. Есть возможность заказа переходников для соединения воздуховодов и отверстий циклона разных размеров. Перед отправкой заказа заказчику циклон тщательно покрывается грунтовкой и заматывается в специальную защитную пленку.

Бункер ЦОК-5 з бункером

Главным образом на параметры изготовления бункера влияют пожелания заказчика между желательными периодами его очистки. Необходимо рассчитать интенсивность регулярной выгрузки из бункера накопившейся пыли. Не каждый заказчик может себе позволить использование дополнительной техники для выгрузки из бункера пыли, типа автокары и пр., поэтому изготовление накопительного бункера подразумевает его разные размеры, которые определяют максимально допустимое количество отходов в бункере и интенсивность его очистки (сутки, пять суток, прочее). Очистку накопительного бункера нужно обеспечит регулярную. И не допускать, чтоб уровень пыли превышал допустимой нормы. В обратном случае появляется большая вероятность того, что бункер скоро забьется. Как следствие снизится общая производительность циклона, ухудшится качество очистки запыленного воздуха, и сократится эксплуатационный срок агрегата. Поэтому обеспечение надлежащего техобслуживания – это залог долгой и надежной работы всей системы.
Для того, чтобы осуществить первичный расчет циклона, обратите внимание на основные характеристики агрегата, которые приведены в таблице.

Головні характеристики ЦОК-5 з бункером
