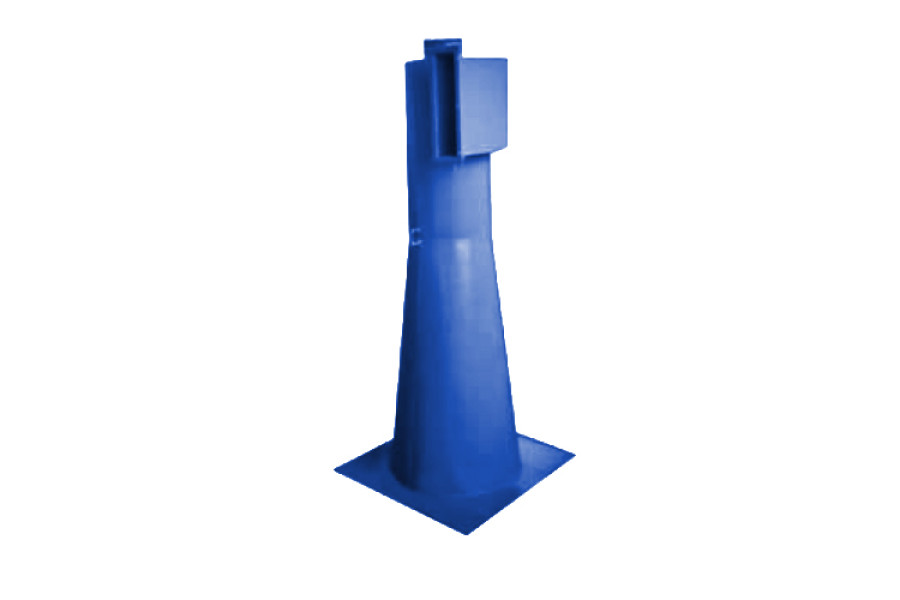

Загальні відомості ЦОК-10
Сфера застосування таких агрегатів, як циклон — вентиляція та очищення забрудненого повітря. Циклон ЦОК має пряме призначення очищати повітря від сухого пилу, який не злипається. Також даний агрегат дуже ефективний у роботі з пилом, який містить високий відсоток абразивних матеріалів. Можлива робота і з липким пилом, але тільки в тих випадках, коли мова йде про очищення пилу, що міститься в тальку або сажі. Для інших видів пилу, що злипається, використовувати циклони типу ЦОК не рекомендується.
Сфера застосування ЦОК-10
Основна сфера застосування — металообробка. Їх ефективно застосовують для очищення газоповітряних мас у ливарних, термічних та механічних цехах, а також на інших промислових об'єктах. Циклони ЦОК вважаються кращими для роботи з абразивним пилом. У даних агрегатів відсутня конічна частина, яка зазвичай зношується при роботі з абразивом. Це забезпечує високу ефективність та довговічність. За потреби агрегат може бути виготовлений із товстішого металу (до 3 мм), що дозволить використовувати його в екстремальних умовах.
Очищення повітря за допомогою ЦОК-10
Очищення газо-повітряних сумішей у циклонах ЦОК відбувається за такою схемою:
- Газ подається на великій швидкості в агрегат;
- Рух газу всередині циклону відбувається по спіралі;
- Відцентрова сила відділяє пил і частинки від потоку;
- Частинки осідають на стінках і падають у бункер.
Максимально допустима запиленість — до 1000 г/м3. Температура газу — до 150°C. Ступінь очищення — до 80%.
Монтаж ЦОК-10
Вентилятор може встановлюватися як на нагнітальному боці, так і на боці розрідження. Але рекомендується монтаж вентилятора на стороні всмоктування (розрідження) у парі з равликом. Для правильного підбору вентилятора слід враховувати аеродинамічний опір і перепад тиску при максимальній витраті повітря. Для підвищення ефективності слід додатково використовувати розкручиватель з низьколегованої сталі.
Циклон ЦОК має внутрішній конус, що запобігає вторинному взмулюванню пилу в бункері. Саме завдяки цьому елементу агрегат має назву "Циклон із внутрішнім конусом". Кут установки конуса залежить від матеріалу: 45° для сухого пилу, 60° для сажі або тальку.
Для досягнення максимальної ефективності слід врахувати:
- Парасольку (її площа);
- Діаметр воздуховода до циклону;
- Загальну висоту системи з усіма елементами;
- Потужність і тиск вентилятора.
Конструктивне виконання ЦОК-10
Матеріал виготовлення — вуглецева сталь, стійка до корозії. Можливе праве або ліве обертання потоку (вказується при замовленні). Виконання — одинарне або групове (до 10 штук). Групове забезпечує вищу ефективність.
Бункери можуть мати різну форму, товщину і матеріал — залежно від умов експлуатації. Можливе виготовлення з висувними ящиками або перехідниками для з'єднання з повітропроводами.
Перед відправкою циклони проходять грунтовку і упаковуються в захисну плівку.
Щоб здійснити первинний розрахунок, скористайтесь таблицею технічних характеристик нижче.
