ЦН-15-450х4CП

Застосування циклонів ЦН-15-450х4CП

Циклон ЦН 15 - найбільш затребувана і універсальна модель пиловловлювача. Його функція - видалення з газоподібного середовища частинок сухого пилу. Цей пристрій встановлюється в дробильних, помольних установках, використовується при переміщенні сипких матеріалів і транспортуванні летючого попелу.

Циклони ЦН-15-450х4CП застосовуються для очищення сухих газів, які виділяються при різних технологічних процесах. Однак для очищення газоподібних середовищ, в яких присутня крапельно-рідка фаза або конденсат пари дані установки застосовувати не рекомендується. Також їх не слід використовувати для очищення повітря від злипаючогося або волокнистого пилу та в умовах токсичних або вибухонебезпечних середовищ.

Принцип роботи циклонів ЦН-15-450х4CП

Уловлювання пилу в циклоні ЦН відбувається під дією відцентрових сил, що виникають при тангенціальній подачі запиленого газу в корпус циклону ЦН з відносно високою швидкістю. Частки пилу відкидаються до стінки циклона, швидкість газу після виходу з кільцевого зазору між корпусом циклону ЦН і трубою виходу газу значно знижується і стає менше швидкості витання частинок пилу. У центральній частині циклону ЦН відбувається зміна напряму руху газу на 180° і повне відділення частинок пилу під дією сил інерції. Пил опускається вниз корпусу і далі потрапляє в бункер-накопичувач для накопичення пилу.

Конструкція циклонів ЦН-15-450х4CП

Циклони ЦН-15 можуть виготовлятися у вибухобезпечному виконанні (конструктивно передбачені вибухові клапана, і бункер має мінімальні розміри, щоб уникнути накопичення вибухонебезпечного пилу). Для збільшення служби циклонів допустимо в місцях найбільшого зносу (у нижній частині конуса, у вхідній частині равлики) приварювати додаткові аркуші із зовнішньої сторони стінок циклонів. Циклони діаметром менше 800 мм не рекомендується застосовувати для уловлювання абразивних пилів через підвищеного зносу.

Матеріал для виготовлення циклонів - вуглецева сталь при температурі навколишнього середовища до -40^оС. При температурі нижче -40^оС застосовують низьколиговані сталі.

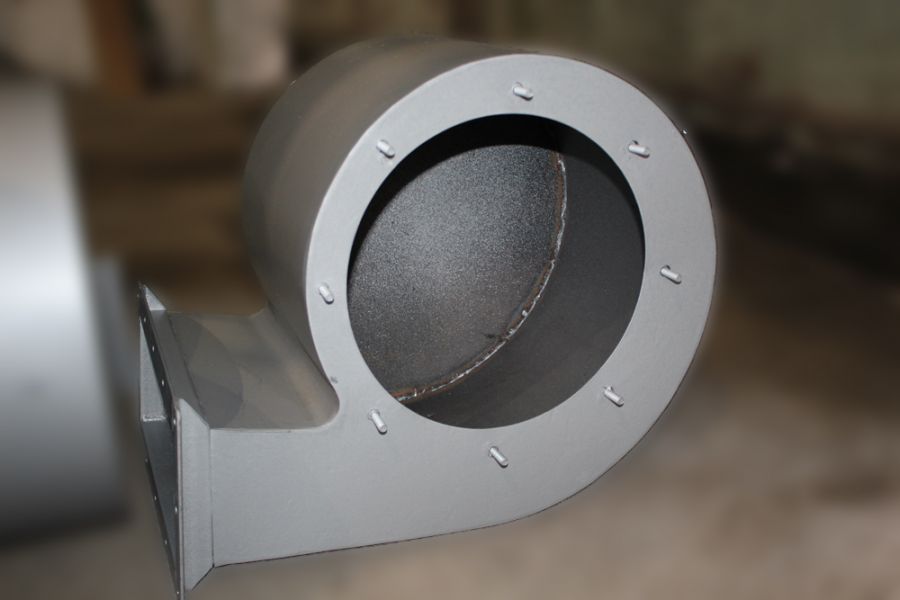

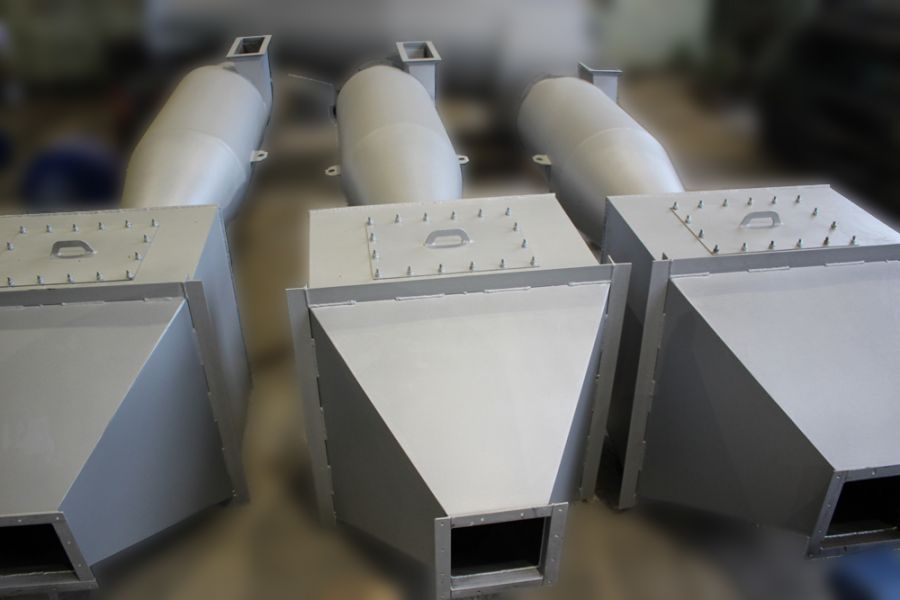

В залежності від умови застосування і продуктивності циклони даної марки випускають в одиночному чи груповому виконанні. Циклони ЦН 15 групового виконання випускаються в двох модифікаціях: з «правим» і «лівим» напрямком обертання газового потоку. Одиночне обладнання виготовляються тільки з «правим» напрямком (за бажанням замовника напрямок може бути змінене). Крім того, групові пиловловлюючі агрегати можуть бути оснащені камерою очищеного газу (збірник або «равлик»). Одиночний циклон ЦН 15 має тільки «равлика».

Циклон може йти в комплекті з бункером. Його розміри, форма, ціна коливаються. Бункер потрібно замовляти з розрахунку інтервалів між бажаними періодами очищення. Бункери мають пірамідальну форму.

Монтаж циклонів ЦН-15-450х4CП

Пиловий вентилятор подає повітря в систему, а циклон фільтрує його. Вентилятор знаходиться перед або за циклоном. У першому випадку доцільно розміщувати пиловий вентилятор. У другому (вентилятор після циклону) можна ВЦ 14-46, але за наявності раскручувача повітря.

Головні характеристики циклонов ЦН-15-450х4CП
