Універсальний циклон-пиловловлювач групового виконання з бункером і збірником ЦН-15-1000х6CП

Застосування циклонів ЦН-15-1000х6CП
Циклон ЦН 15 — найбільш затребувана і універсальна модель пиловловлювача. Його функція — видалення з газоподібного середовища частинок сухого пилу. Цей пристрій встановлюється в дробильних, помольних установках, використовується при переміщенні сипких матеріалів і транспортуванні летючого попелу.

Циклони ЦН-15-1000х6CП застосовуються для очищення сухих газів, які виділяються при різних технологічних процесах. Однак для очищення газоподібних середовищ, у яких присутня крапельно-рідка фаза або конденсат пари, ці установки застосовувати не рекомендується. Також їх не слід використовувати для очищення повітря від злипаючогося або волокнистого пилу та в умовах токсичних або вибухонебезпечних середовищ.

Принцип роботи циклонів ЦН-15-1000х6CП
Уловлювання пилу в циклоні ЦН відбувається під дією відцентрових сил, що виникають при тангенціальній подачі запиленого газу в корпус циклону з відносно високою швидкістю. Частки пилу відкидаються до стінки циклона, швидкість газу після виходу з кільцевого зазору між корпусом циклону та трубою виходу газу значно знижується і стає меншою за швидкість витання частинок пилу. У центральній частині циклону відбувається зміна напряму руху газу на 180° і повне відділення частинок пилу під дією сил інерції. Пил опускається вниз корпусу і далі потрапляє в бункер-накопичувач для накопичення пилу.

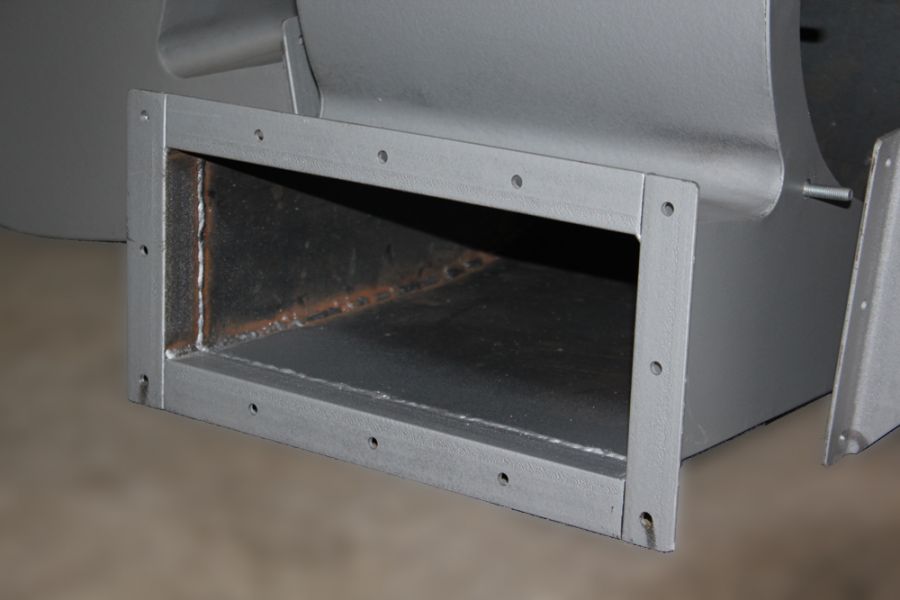

Конструкція циклонів ЦН-15-1000х6CП
Циклони ЦН-15 можуть виготовлятися у вибухобезпечному виконанні — конструктивно передбачені вибухові клапани, а бункер має мінімальні розміри, щоб уникнути накопичення вибухонебезпечного пилу. Для збільшення ресурсу роботи циклонів у місцях найбільшого зносу (у нижній частині конуса, у вхідній частині равлика) дозволено приварювати додаткові листи із зовнішнього боку стінок. Циклони діаметром менше 800 мм не рекомендується застосовувати для уловлювання абразивного пилу через підвищений знос.

Матеріал виготовлення — вуглецева сталь при температурі навколишнього середовища до -40^оС. При температурі нижче -40^оС використовуються низьколеговані сталі.

Залежно від умов застосування і продуктивності, циклони цієї марки випускаються в одиночному чи груповому виконанні. Циклони ЦН-15 групового виконання виготовляються з правим або лівим напрямком обертання газового потоку. Одиночні циклони — тільки з правим напрямком (за бажанням замовника напрямок може бути змінено). Групові пиловловлюючі агрегати можуть оснащуватися камерою очищеного газу (збірник або «равлик»). Одиночний циклон ЦН-15 має лише «равлика».

Циклон може постачатися в комплекті з бункером. Його розміри, форма та ціна залежать від умов експлуатації. Бункер слід підбирати з урахуванням інтервалів між періодами очищення. Всі бункери мають пірамідальну форму.

Монтаж циклонів ЦН-15-1000х6CП
Пиловий вентилятор подає повітря в систему, а циклон фільтрує його. Вентилятор може розміщуватись перед циклоном або після нього. У першому випадку доцільно використовувати пиловий вентилятор. У другому (вентилятор після циклону) допустиме використання моделі ВЦ 14-46, але за умови наявності розкручувача повітря.
