ЦН-11-500х4СП

Призначення циклонів ЦН-11-500х4СП

Циклони ЦН-11 спеціально спроектовані для того, щоб очищувати газ від пилу з твердими частинками різного характеру, і за своєю суттю є обладнанням універсальним, так як можуть справлятися з пилом, який містить в собі частинки піску, металу, деревини. Дана техніка відрізняється високою ефективністю і практично не піддається абразивним пошкодженям. За рахунок того, що вхідний отвір циклонів ЦН-11-500х4СП розташований під кутом 11°, вони мають високу частоту оборотів, що, в свою чергу, забезпечує більш якісну обробку і очищення повітря від дрібних частинок.

Циклони ЦН-11-500х4СП виконані в стандартній зборці не можна використовувати у вибухонебезпечних середовищах. Також ці циклони не рекомендується використовувати для очищення сумішей газо-повітряного характеру з великим вмістом липких речовин або речовин, що мають рідко-крапельну фазу. Допустима запиленість повітря, який можна очищати за допомогою ЦН-11-500х4СП не повинна перевищувати 1000 г/м³.

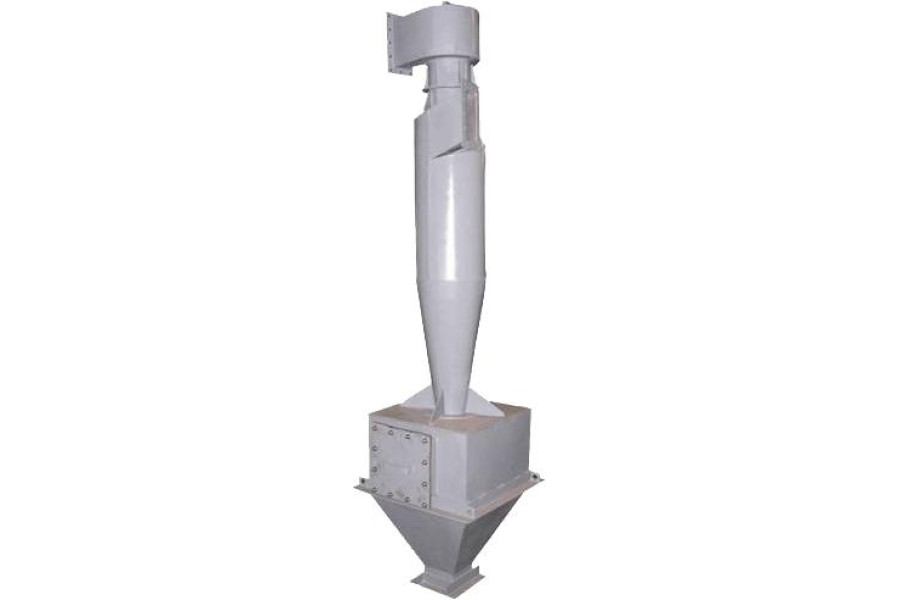

Конструкція циклонів ЦН-11-500х4СП

Дані установки можуть виконуватися, як в одиночному, так і в груповому варіанті з стандартною комплектацією по 2, 4 шт. разом. Виконуються в двох варіантах — правосторонньому і лівосторонньому. Мають стандартний набір елементів: циліндр, вхідний патрубок, гвинтову кришку, конус, вихлопну трубу, равлик (деякі конфігурації виконуються без равлика). У одиночних циклонів бункер має форму циліндра. Камера очищеного газу в одиночному варіанті може бути тільки равликом.

Для виготовлення ЦН-11-500х4СП застосовується звичайна вуглецева або більш зносостійка низьколегована сталь. На визначення матеріалу для виготовлення головним чином впливає майбутнє середовище та експлуатаційні умови, в яких використовуватиметься циклон ЦН-11-500х4СП. Вуглецеву сталь використовують, якщо мінімальна температура робочого середовища циклона не опускається нижче -40 °С, інакше використовується низьколегована сталь.

Циклони ЦН-11 випускаються і у вибухозахисному виконанні. Ці конструкції передбачають спеціальні клапани і компактні розміри бункера, за рахунок яких значно знижується можливість накопичення вибухонебезпечного пилу.

Монтаж циклонів ЦН-11-500х4СП

Установку рекомендується проводити на стороні всмоктування вентилятора. За рахунок цього статичний тиск буде нижче атмосферного. Таким чином, будується система, в якій вплив абразиву на вентилятор мінімальний. Газ виходить закрученим, а потім вирівнюється закручівателем повітря, що дуже позитивно впливає на системні показники (продуктивність, тиск, ступінь очищення). При проектуванні системи з вентилятором після циклону ЦН-11 можна комплектувати ВЦ 14-46, крім ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40.

При розміщенні циклону послідовно після вентилятора слід проектувати тільки пилові вентилятори. Розкручіватель повітря не потрібний.
