Призначення циклонів ЦН-11-315
Циклони ЦН-11 спеціально спроектовані для того, щоб очищувати газ від пилу з твердими частинками різного характеру, і за своєю суттю є обладнанням універсальним, так як можуть справлятися з пилом, який містить в собі частинки піску, металу, деревини. Дана техніка відрізняється високою ефективністю і практично не піддається абразивним пошкодженям. За рахунок того, що вхідний отвір циклонів ЦН-11-315 розташований під кутом 11° , вони мають високу частоту оборотів, що, в свою чергу, забезпечує більш якісну обробку і очищення повітря від дрібних частинок.
Циклони ЦН-11-315 виконані в стандартній зборці не можна використовувати у вибухонебезпечних середовищах. Також ці циклони не рекомендується використовувати для очищення сумішей газо-повітряного характеру з великим вмістом липких речовин або речовин, що мають рідко-крапельну фазу. Допустима запиленість повітря, який можна очищати за допомогою ЦН-11-315 не повинна перевищувати 1000 г/м3.

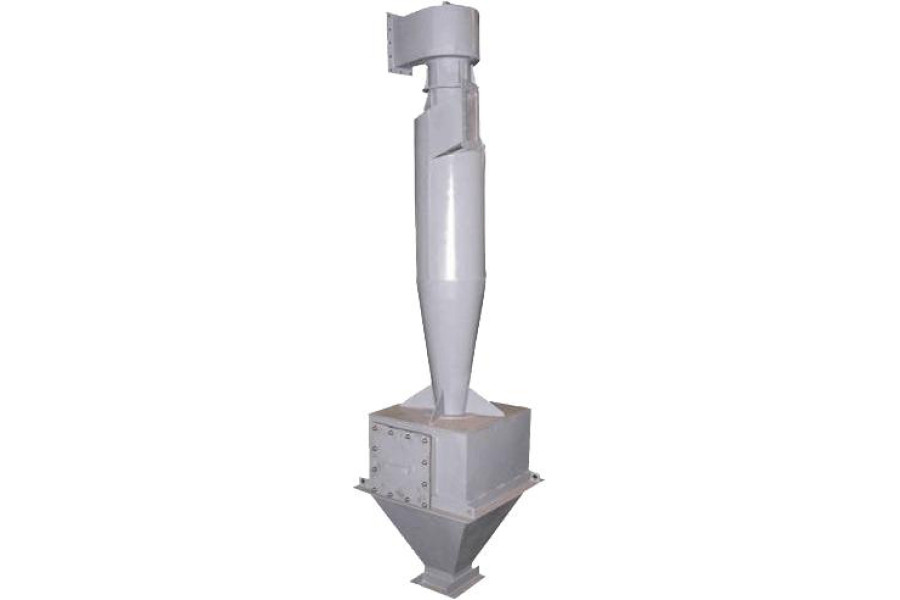

Конструкція циклонів ЦН-11-315
Дані установки можуть виконуватися, як в одиночному, так і в груповому варіанті з стандартною комплектацією по 2, 4 шт. разом. Виконуються в двох варіантах - правосторонньому і лівосторонньому. Мають стандартний набір елементів: циліндр, вхідний патрубок, гвинтову кришку, конус, вихлопну трубу, равлик (деякі конфігурації виконуються без равлика) . У одиночних циклонів бункер має форму циліндра. Камера очищеного газу в одиночному варіанті може бути тільки равликом .
Для виготовлення ЦН-11-315 застосовується звичайна вуглецева або більше зносостійка низьколегована сталь. На визначення матеріалу для виготовлення головним чином впливає майбутнє середовище та експлуатаційні умови, в яких використовуватиметься циклон ЦН-11-315. Вуглецеву сталь використовують, якщо мінімальна температура робочого середовища циклона не опускається нижче -40 °С, інакше, використовується низьколегована сталь.
Циклони ЦН-11 випускаються і у вибухозахисному виконанні. Ці конструкції передбачають спеціальні клапани і компактні розміри бункера, за рахунок яких значно знижується можливість накопичення вибухонебезпечного пилу .
Монтаж циклонів ЦН-11-315
Установку рекомендується проводити на стороні всмоктування вентилятора. За рахунок цього статичний тиск буде нижче атмосферного. Таким чином, будується система, в якій вплив абразиву на вентилятор мінімальний. Газ виходить закрученим, а потім вирівнюється закручівателем повітря, що дуже позитивно впливає на системні показники (продуктивність, тиск, ступінь очищення). При проектуванні системи з вентилятором після циклону ЦН-11 можна комплектувати ВЦ 14-46 крім ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40.
При розміщенні циклону послідовно після вентилятора слід проектувати тільки пилові вентилятори. Раскручіватель повітря не потрібний.
Головні характеристики циклонов ЦН-11-315
| Модель |
Продуктивність, м3/год |
Розмір, мм |
Маса, кг |
| D |
H |
aхb |
| ЦН-11-315 |
670-960 |
315 |
1440 |
152x82 |
37 |
Ціна на циклон ЦН-11-315 дана без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).
