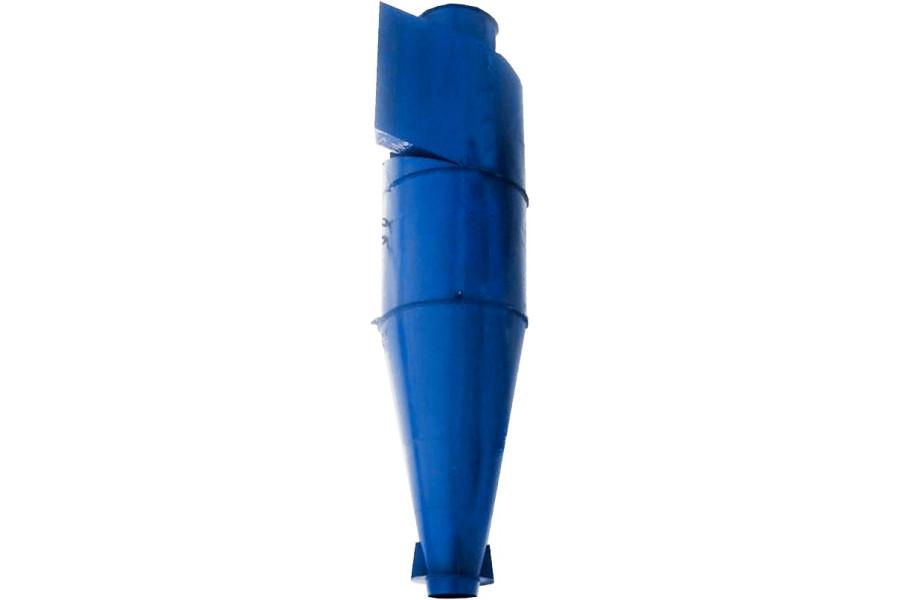

ЦМС-27-400

Загальні відомості про циклон ЦМС-27-400

Сфера застосування агрегату типу циклон - вентиляція. Призначені для роботи у сфері теплоенергетики, циклони ЦМС-27 широко використовуються для очищення димових газів від твердих частинок пилу. Головним чином дані установки монтуються в котельних приміщеннях, як на великих підприємствах, так і на підприємствах місцевого масштабу. Функціонують дані установки за рахунок системи природної тяги. Максимально допустима температура пропускається через циклон ЦМС-27 газу не повинна перевищувати 400 градусів Цельсія. Якщо ж є необхідність проганяти через циклон газо-повітряні суміші, які перевищують допустиму температуру, тоді його потрібно виготовляти із спеціальних матеріалів. Необхідно футерувати термостійким матеріалом конічну і циліндричну частини внутрішньої поверхні циклону, а вихлопну трубу виготовляти з жаростійкої сталі.

Конструкція циклона ЦМС-27-400

Циклони ЦМС-27 можуть виконуватись з лівостороннім обертанням газового потоку і з правостороннім обертанням. У даних агрегатів відсутня вихідна камера, яка зазвичай служить для затримки очищеного газу. Бункер має циліндричну форму. Дані циклони виготовляються тільки в одиночному виконанні і мають показники очищення газу, які дорівнюють 75-85%.
Циклон для очищення повітря ЦМС-27 в стандартному виконанні виготовляється з нержавіючої сталі, але за бажанням замовника може бути виготовлений з будь-якого іншого матеріалу з будь-якою товщиною.

Початковий розрахунок циклону можна здійснити за допомогою даних з таблиці, наведеної нижче.

Головні характеристики циклона ЦМС-27-400
