Циклон-пиловловлювач Ц-1400

Призначення циклонів Ц-1400
Циклони Ц-1400 застосовуються в системах пневмотранспорту на деревообробних підприємствах, меблевих фабриках та комбінатах. Їх основне завдання – механічне уловлювання деревних відходів: стружки, тирси, деревного та шліфувального пилу.

Агрегати типу Ц забезпечують ступінь очищення повітря від 90 до 97%, залежно від діаметра циклону та типу матеріалів. Завдяки цьому обладнання може ефективно працювати з великими обсягами повітря.

⚠️ Важливо: не рекомендується застосовувати циклони для пилу з волокнистою структурою або високим відсотком злипання.

Конструкція циклонів Ц-1400

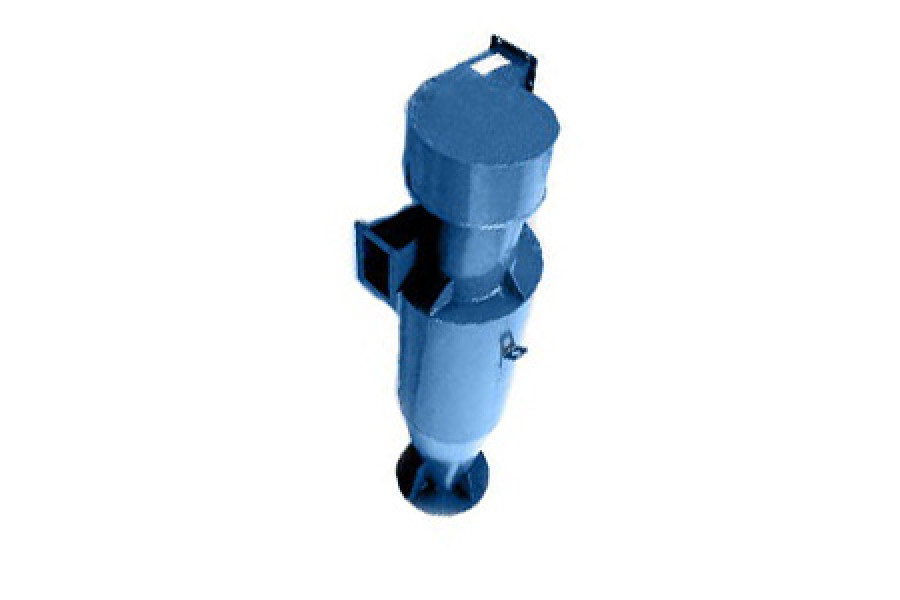

Конструктивна схема циклонів Ц-1400 – це вертикальна зварна конструкція циліндричної форми з конічним звуженням.

До складу входять:

• корпус циліндричної та конічної форми (з’єднані фланцями, що виконують опорну функцію);
• вхідний та вихідний патрубки;
• вихлопний отвір із приєднувальним фланцем.

При необхідності циклони можуть комплектуватися накопичувальним бункером для пилових відходів. Його параметри (об’єм, форма, ціна) залежать від вимог замовника.
Для надійної роботи циклону необхідно:

• регулярно очищати бункер від пилу;
• контролювати рівень заповнення;
• проводити періодичний техогляд і усувати можливі пошкодження.

Виконання циклонів Ц-1400
Циклони виготовляються у двох варіантах:

• праве виконання – рух повітря за годинниковою стрілкою;
• ліве виконання – рух проти годинникової стрілки.

Процес роботи

1. Запилене повітря через вхідний патрубок потрапляє в кільцевий простір.
2. Під дією відцентрової сили пилові частинки притискаються до стінок корпусу.
3. Очищене повітря виходить через сепаратор у внутрішню трубу.
4. Пилові відходи осідають у збірному бункері.

Умови експлуатації циклонів Ц-1400

• Максимальний робочий тиск: до 250 кг/м².
• Допустима температура: до 200 °С.
• Оптимальна швидкість повітря: 16–20 м/сек.
• Опір циклону: 830–1300 Па.
• Агресивність пилоповітряної суміші не повинна перевищувати агресивність повітря.
• У очищеному потоці можуть залишатися частинки пилу розміром до 20 мкм.
