Ц-1150

Призначення циклонів Ц-1150

Циклони Ц-1150 головним чином використовуються в системах пневмотранспорту на деревообробних заводах і комбінатах. Їх пряме призначення - це механічне уловлювання деревних відходів (стружка, тирса, деревний і шліфувальний пил). Циклони типу Ц призначені для очищення повітря від пилу середньої та дрібної величини, який утворюється під час обробки дерев'яних матеріалів, здатні ефективно працювати з великими обсягами повітря і при цьому забезпечувати ступінь очищення від 90 до 97%, залежно від матеріалів з ​​якими агрегат працюватиме і діаметра самого циклону.

Не рекомендується використовувати даний агрегат в роботі з пилом, яка має волокнисту структуру та високий відсоток злипання.

Конструкція циклонів Ц-1150

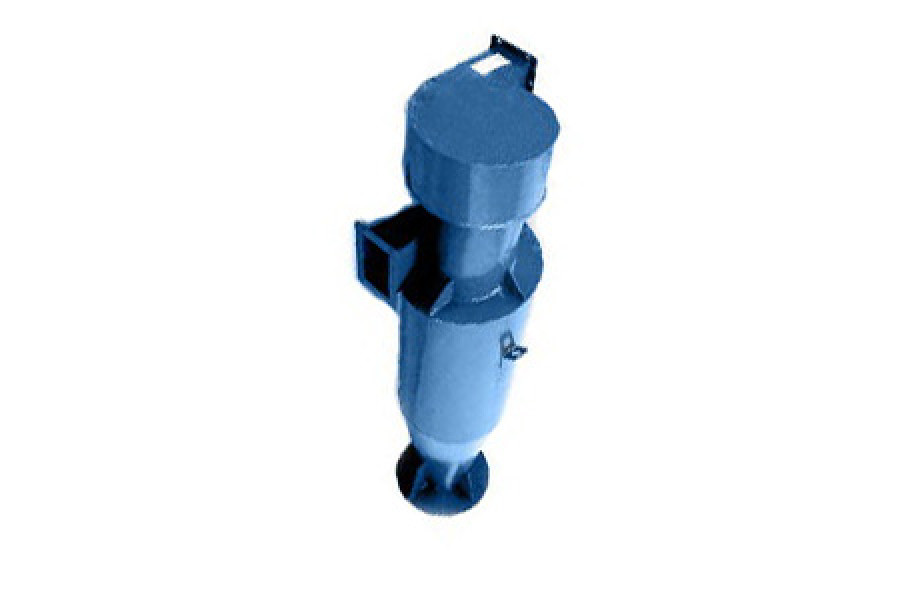

Загальна конструктивна схема циклону являє собою вертикальну збірно-зварену конструкцію циліндричної форми з конічним звуженням донизу.  Циклон складається з корпусу циліндричної та корпусу конічної форми, що з'єднуються за допомогою фланців (фланці також є опорними); вхідного і вихідного патрубків; вихлопного отвору з приєднувальним фланцем в конічній частині.

Циклони типу Ц, як і інші подібні агрегати, може комплектуватися накопичувальним бункером для пилових відходів. Параметри бункера: обсяг, геометрична форма, вартість, і пр., залежать від побажань замовника. Для ефективної і безвідмовної роботи циклону необхідно забезпечити регулярну, своєчасну очистку накопичувального бункера від пилу, що в ньому збирається. Якщо цього не зробити, то бункер незабаром заб'ється, що відіб'ється на роботі всієї системи і різко знизить її показники. Необхідно стежити за тим, щоб рівень пилу, яка збирається в бункері, не перевищував допустимої норми. Також необхідно виробляти періодичний огляд агрегату на предмет виявлення різних механічних і інших пошкоджень, і при потребі їх усувати.

Виконання циклонів Ц-1150

Циклони виготовляються як правого виконання (при вигляді зверху напрямок потоку повітря в циклоні відбувається за годинниковою стрілкою), так і лівого виконання (при вигляді зверху напрямок потоку повітря в циклоні відбувається проти годинникової стрілки). Запилене повітря через вхідний патрубок потрапляє в кільцевий простір між стінкою корпусу і внутрішньою трубою циклону і здійснюючи обертально-поступальний рух переміщається до конічної частини корпусу. Під дією відцентрової сили пилові частинки, переміщаючись радіально, притискаються до стінок корпусу. Повітря, звільнене від пилу, виходить назовні через сепаратор у внутрішню трубу, а пил надходить в збірний бункер.

Умови експлуатації циклонів Ц-1150

Циклони призначені для сухого очищення пилоповітряних сумішей максимальним тиском до 250 кг/м² і температурою до 200 °С від деревних відходів (стружка, тирса, пил). Оптимальна швидкість повітря в циклон становить 16 - 20 м/сек., при цьому опір циклону досягає 830 - 1300 Па. Агресивність пилоповітряної суміші по відношенню до вуглецевої сталі звичайної якості не повинна бути вище агресивності повітря (швидкість корозії не вище 0,1 мм/рік). Очищена газоповітряна суміш може містити частки пилу розмірами до 20 мкм.

Головні характеристики циклонов Ц-1150

Ціна на циклон Ц-1150 дана без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).
