4БЦШ-500

Призначення циклонів 4БЦШ-500
Циклони 4БЦШ-500 належать до модернізованих сухих інерційних відокремлювачів пилу та призначені для грубого і середнього очищення газоповітряних сумішей від сухого пилу, який не містить значної кількості липких чи абразивних частинок. Вони застосовуються у таких сферах, як металургія, машинобудування, енергетика, нафтопереробка, хімічна промисловість, а також у виробництві будівельних матеріалів. Також їх ефективно використовують у системах аспірації для очищення повітря від сухих мінеральних пилів у процесах сушіння, випалу, агломерації та спалювання палива.

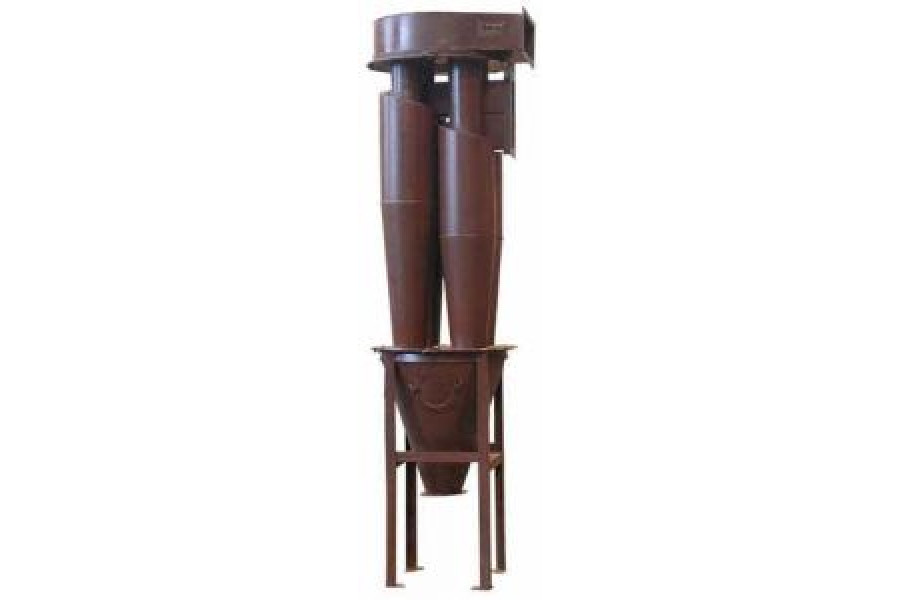

Конструкція циклонів 4БЦШ-500
Конструктивно циклони 4БЦШ-500 виготовляються з чорного металу, проте можливе виконання з інших матеріалів, включаючи нержавіючу сталь та варіанти для роботи у вибухонебезпечних середовищах. Особливістю конструкції є вставка між корпусом і бункером, яка знижує інтенсивність вихрових потоків та в 2–2,5 раза зменшує вторинний виніс пилу. Додатковий приплив повітря між корпусом і бункером знижує опір удвічі та підвищує продуктивність у 1,5 раза. Випускаються моделі з лівостороннім і правостороннім закручуванням потоку.

Технічні особливості

• Ефективність очищення: 83–90% (залежно від складу пилу і параметрів системи);
• Опір циклону: 650–1200 Па;
• Граничний тиск: до 4800 Па;
• Швидкість газу в повітроводі: 15–18 м/с (оптимально — 15 м/с);
• Товщина корпусу збільшена з 2 мм до 3 мм, висота зменшена на 30%;
• Додані нові типорозміри (8, 9, 10), що розширюють модельний ряд.

Бункер циклона 4БЦШ-500
Бункер виготовляється під індивідуальні вимоги замовника залежно від бажаної періодичності очищення. Він герметично приварюється до корпусу, що запобігає підсосу повітря і втраті ефективності. Для збереження високих показників очищення необхідно регулярно вивантажувати пил, не допускаючи перевищення допустимого рівня.

Монтаж циклона 4БЦШ-500
Циклони 4БЦШ-500 встановлюються на спеціальних опорах (постаментах) та можуть розміщуватися як всередині приміщень, так і на відкритому повітрі. Допускається монтаж лише на стороні всмоктування вентилятора.

При виборі моделі слід враховувати:

• характеристики та склад пилу;
• місце утворення та концентрацію пилу;
• обсяг повітря, що підлягає очищенню;
• аеродинамічні параметри системи (довжина, висота підйому, переріз повітроводів);
• тиск і пропускну здатність вентилятора.
