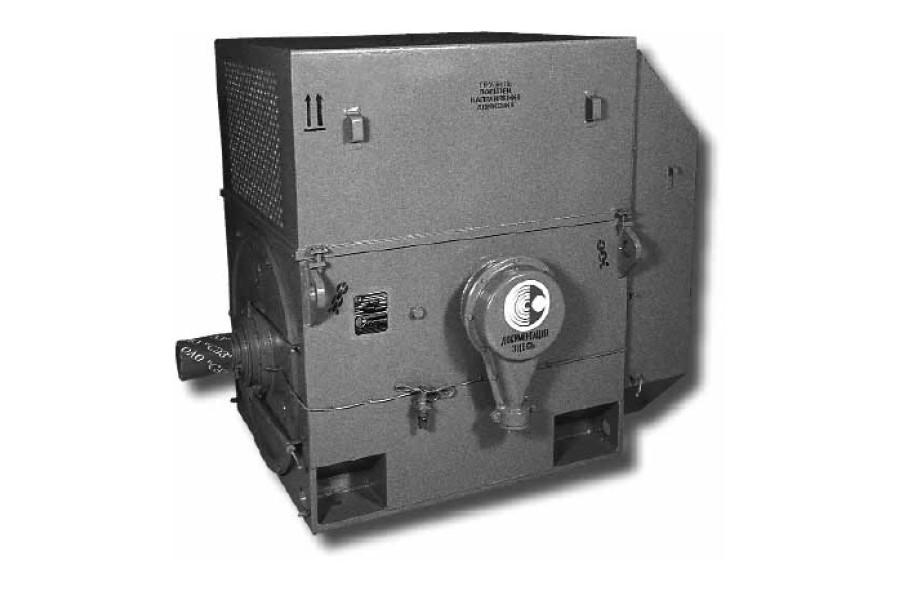

Загальні відомості по асинхронному електродвигуну АОД-1600/800-12/16У1
Двигуни АОД - асинхронні короткозамкнені двигуни потужністю до 1600 кВт, призначаються для приводу механізмів з важкими умовами пуску (димососів, механізмів і вентиляторів з аналогічними характеристиками).
Класифікуються двигуни за числом полюсів і потужністю.
Двигун АОД-1600/800-12/16У1 виконаний на щитових підшипниках ковзання. Змащення підшипників: кільцеве, автономне або комбіноване (примусове і кільцеве).
Характеристики асинхронного електродвигуна АОД-1600/800-12/16У1
Вид кліматичного виконання - У1.
Номінальний режим роботи - S1.
Група механічного виконання - М6.
Конструктивне виконання двигунів - IM1101.
Спосіб охолодження двигунів - 1САО1А61.
Ступінь захисту - IP 44/54, коробки виведення - IP54- 55.
Конструкція асинхронного електродвигуна АОД-1600/800-12/16У1
Вивідні пристрої двигуна АОД розраховані на під'єднання алюмінієвих і мідних кабелів та на розділення кабелів з наступним заливанням місця розділення кабельною масою на сухе розділення.
Схема з'єднання фаз статора - "зірка".
Обмотка ротора короткозамкнена і виконана з мідних або алюмінієвих стрижнів прямокутного перерізу, які вварені в короткозамкнені кільця.
Напрямок обертання двигунів правий. За бажанням клієнта двигуни виконуються лівого обертання.
Повітря для охолодження зовнішнього циклу забирається з навколишнього простору відцентровим вентилятором з протилежного до механізму боку і подається в трубки повітроохолоджувача, з яких викидається з боку механізму.
Ізоляція обмотки статора виконується на термореактивних зв'язуючих і використовується в двигунах при перегріваннях, відповідних класу В - максимальна допустима постійна температура 130 ˚С.
Умови експлуатації асинхронного електродвигуна АОД-1600/800-12/16У1
Висота над рівнем моря до 1000 м.
Відносна вологість повітря не більше 80% при температурі 20 ºС.
Тип атмосфери II за ДСТУ 15150-69.
Навколишнє повітря не повинне містити вибухо- і вогненебезпечних, а також хімічно агресивних домішок.
Допустимі рівні шуму двигунів за ДСТУ 16372-93.
Вимоги техніки безпеки до двигунів відповідають ДСТУ12.2.007.0-75 і ДСТУ12.2.007.1-75. Допустимі вібрації двигунів відповідають ДСТУ20815-93.
Двигуни, за винятком виконання з ізоляцією Моноліт-2 для категорії розміщення У1, поставляються з вбудованими електронагрівачами.
Пуск двигунів АОД допускається прямий, від повної напруги мережі при напрузі на виводах двигуна під час пуску не нижче 0,8 Uн.
Можливо проводити два пуски підряд з холодного стану, або один пуск після тривалої роботи двигуна під навантаженням . Наступні пуски допускаються не раніше ніж через 3 г. Загальне число пусків - 500 в рік і 10000 пусків за весь термін служби.
Двигуни АОД допускають два пуски на добу (в період пусконалагоджувальних робіт не більше шести).
Допустимі пускові режими двигунів АОД визначаються при перевірці їх можливого застосування з конкретним механізмом.
