Позначення моделей циклонів ПВМ-XXXXхX
| Найменування | Артикул | Потужність електродвигуна кВт | Продуктивність, м³/год | Наявність | Ціна: | |
|---|---|---|---|---|---|---|
| ПВМ 3СА | ID35772 | 5,5 | 3000 | Під замовлення | договірна | |
| ПВМ 5СА | ID35773 | 11,0 | 5000 | Під замовлення | договірна | |
| ПВМ 10СА | ID35774 | 22,0 | 10000 | Під замовлення | договірна | |
| ПВМ 20СА | ID35775 | 30,0 | 20000 | Під замовлення | договірна | |
| ПВМ 40СА | ID35776 | 45,0 | 40000 | Під замовлення | договірна |

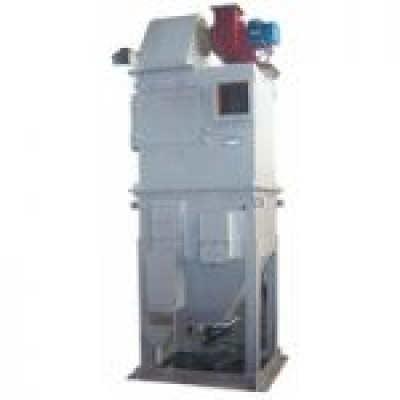

Пиловловлювачі класу ПВМ - агрегати для очищення повітря, що видаляється вентиляційними витяжними системами повітря від всіх пилових включень середньо і дрібнодисперсних фракцій, в тому числі пожежонебезпечних, вибухонебезпечних, полімерних, волокнистих.
«ПВМ - 10СА», «ПВМ - 10кб», «ПВМ - 10Б», «ПВМ - 10СКМА», де:
Металевий корпус пиловловлювачів класу ПВМ складається з нижньої і верхньої зон - секцій. У першій з них частково заповненій водою дві перегородки утворюють канал. Пиловловлювачі оснащені датчиками - реле рівня. Їх завдання - здійснити аварійну зупинку вентилятора при зниженні рівня води нижче граничного значення. Продуктивність в моделях пиловловлювачів класу ПВМ варіюється від 3000 до 40000 м3/год, довжина пиловловлювача - 1315 ÷ 4385 міліметрів, висота пиловловлювача - 3185 ÷ 5010 міліметрів. Ефективність очищення запиленого повітря досягає 99%.
Засмічене повітря завдяки розрядці, створеній вентилятором, потрапляє в агрегат, минаючи вхідний отвір. Далі з високою швидкістю потік повітря стрімко проходить через щілинний отвір між нижнім боком перегородки і поверхнею води, несучи її за собою. Остання направляється краплевідбійниками для зливу в крайні відсіки. Звільнене від сторонніх часток повітря спрямовується через краплевловлювачі і відводиться вентилятором назовні. Видалення накопиченого шламу здійснюється в серії «СА» за допомогою зливу через засувку, в серіях «КБ» і «КМА» - за допомогою скребкового механізму, в серії «Б» - за допомогою зливу в кишеню.
У приміщеннях виробництв категорій В та Д, де за допомогою місцевих відсмоктувачів з робочих місць видаляється вибухонебезпечний пил тваринного і рослинного походження, допускається рециркуляція вже очищеного в пиловловлювачі класу ПВМ повітря. Виняток становлять приміщення, в повітрі яких присутні виключаючі можливість рециркуляції повітря речовини 1 ÷ 3 класів небезпеки (ГОСТ 12.1.005 - 88), в повітрі яких містяться віруси, грибки, бактерії і неприємний запах.
Не слід використовувати пилевловлювачі класу ПВМ для уловлювання пилових забруднень, здатних утворювати міцні конгломерати при взаємодії з водою (цементування, кристалізація, коагуляція). Якщо початкова концентрація пилу в повітрі більше 10 г/м3, то пиловловлювач класу ПВМ рекомендується використовувати як другий ступінь після сухого стандартного пиловловлювача з метою зниження і кількості шламу, і витрати води.
