Заслонка АЗД 136-000-01

Применение заслонок воздушных АЗД 136-000-01

Заслонки воздушные круглого сечения АЗД 136-000-01 обычного исполнения серии серии 5.904-13 предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твёрдых примесей в количестве не более 100 мг/м³. Заслонки применяют в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1500 Па.

Конструкция заслонок воздушных унифицированных АЗД 136-000-01

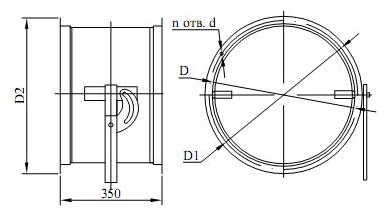

Заслонка АЗД 136-000-01  представляет собой корпус из тонколистовой стали, с двумя фланцами для присоединения к воздуховодам, на полуосях закреплены одна или три лопатки. Поворот лопаток осуществляется с помощью ручного исполнительного механизма.

При установке заслонки оси лопаток должны быть расположены горизонтально.
