Заслонка АЗД 122-000-04

Применение заслонок воздушных АЗД 122-000-04

Заслонки воздушные круглого сечения АЗД 122-000-04 обычного исполнения серии серии 5.904-13 предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твёрдых примесей в количестве не более 100 мг/м³. Заслонки применяют в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1500 Па.

Конструкция заслонок воздушных унифицированных АЗД 122-000-04

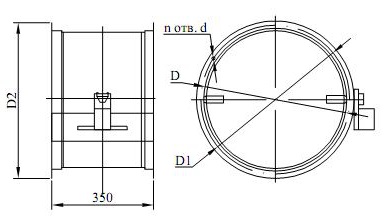

Заслонка АЗД 122-000-04  представляет собой корпус из тонколистовой стали, с двумя фланцами для присоединения к воздуховодам, на полуосях закреплены одна или три лопатки. Поворот лопаток осуществляется с помощью электромеханического исполнительного механизма «Belimo».

При установке заслонки оси лопаток должны быть расположены горизонтально.
