ВВСМ-3-I

Name: ВВСМ-3-I
Brand: КВЗ

Мельничный центробежный вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID16464

договорная

Центробежный мельничный вентилятор ВВСМ-3-I. Производительность: 60000 м³/час; Полное давление: 4658 Па.

Об./мин:1000

Предельное давление, Па:4658

Производительность, м³/час:60000

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВВСМ-3-I

Описание

Назначение мельничных вентиляторов ВВСМ-3-I

Вентиляторы центробежные мельничные одностороннего всасывания ВВСМ-3-I предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВВСМ-3-I

Прямой привод
Корпус улитки спирально-поворотный
Одностороннего всасывания
Количество лопаток -12
Лопатки загнутые вперед
Направление вращения - правое и левое.

Условия эксплуатации мельничных вентиляторов ВВСМ-3-I

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1000 об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Поворот корпуса мельничных вентиляторов ВВСМ-3-I

Корпус вентиляторов мельничных радиальных с углом разворота от 0° до 270° через каждые 15°, при том дополнительные ребра жесткости корпуса, мешающие фиксации под угол, подрезаются.

Правого вращения (со стороны электродвигателя)
Поворот корпуса мельничного вентилятора ВВСМ-3-I

Левого вращения (со стороны электродвигателя)
Поворот корпуса мельничного вентилятора ВВСМ-3-I

Характеристики

Основные

Модель

ВВСМ-3-I

Тип электродвигателя

АИР

Об./мин

1000

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

Масса, кг

4420

Макс. температура перемещаемого воздуха 120 мин, °С

Максимальный КПД, ηmax (%)

Предельное давление, Па

4658

Производительность, м³/час

60000

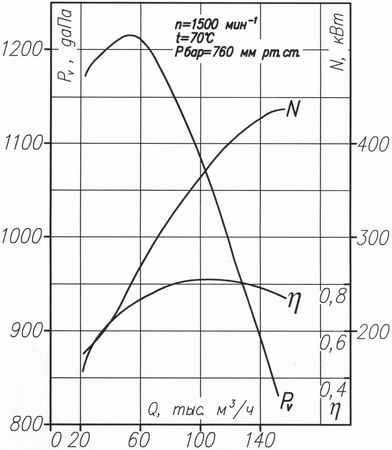

Аэродинамические характеристики ВВСМ-3-I

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Н	- Полное давление, даПа
_Ny	- Установочная мощность, кВт
η	- Частота вращения рабочего колеса, об./мин

Габаритные размеры вентилятора ВВСМ-3-I

Модель	Габаритные размеры, мм
Модель	A	A1	a	a1*	B	b	D	D1	D2	d	N	H	h	h1	h2
ВВСМ-3-I	2174	1514	480	300	3009	1170	1800	1100	1175	14	16	2634	950	1175	555

Модель	Размеры крепления, мм
Модель	d3	L1	L2	L3	L4	L5	L6
ВВСМ-3-I	M24	1100	1370	700	225	700	620

Модель	Присоединительные размеры, мм
Модель	C	E	N2	d2	n1	n2	t1	t2	T1	T2	T3	T4
ВВСМ-3-I	900	540	16	18	4	2	200	200	800	400	978	618
