ВВСМ-1-I

Name: ВВСМ-1-I
Brand: КВЗ

Мельничный центробежный вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID16462

договорная

Центробежный мельничный вентилятор ВВСМ-1-I. Частота вращения двигателя: 1500 об./мин; Производительность: 14000 м³/час; Полное давление: 5198 Па.

Об./мин:1500

Предельное давление, Па:5198

Производительность, м³/час:14000

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВВСМ-1-I

Описание

Назначение мельничных вентиляторов ВВСМ-1-I

Вентиляторы центробежные мельничные одностороннего всасывания ВВСМ-1-I предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВВСМ-1-I

Прямой привод
Корпус улитки спирально-поворотный
Одностороннего всасывания
Количество лопаток -12
Лопатки загнутые вперед
Направление вращения - правое и левое.

Условия эксплуатации мельничных вентиляторов ВВСМ-1-I

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1500 об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Поворот корпуса мельничных вентиляторов ВВСМ-1-I

Корпус вентиляторов мельничных радиальных с углом разворота от 0° до 270° через каждые 15°, при том дополнительные ребра жесткости корпуса, мешающие фиксации под угол, подрезаются.

Правого вращения (со стороны электродвигателя)
Поворот корпуса мельничного вентилятора ВВСМ-1-I

Левого вращения (со стороны электродвигателя)
Поворот корпуса мельничного вентилятора ВВСМ-1-I

Характеристики

Основные

Модель

ВВСМ-1-I

Тип электродвигателя

АИР

Об./мин

1500

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

Масса, кг

1850

Макс. температура перемещаемого воздуха 120 мин, °С

Максимальный КПД, ηmax (%)

Предельное давление, Па

5198

Производительность, м³/час

14000

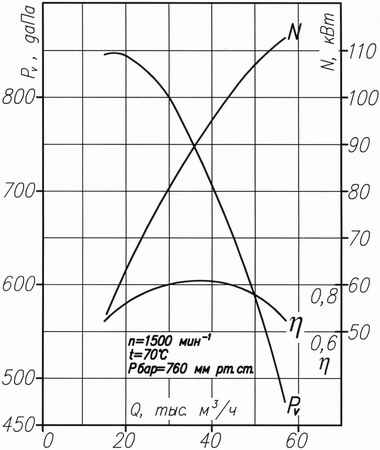

Аэродинамические характеристики ВВСМ-1-I

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Н	- Полное давление, даПа
_Ny	- Установочная мощность, кВт
η	- Частота вращения рабочего колеса, об./мин

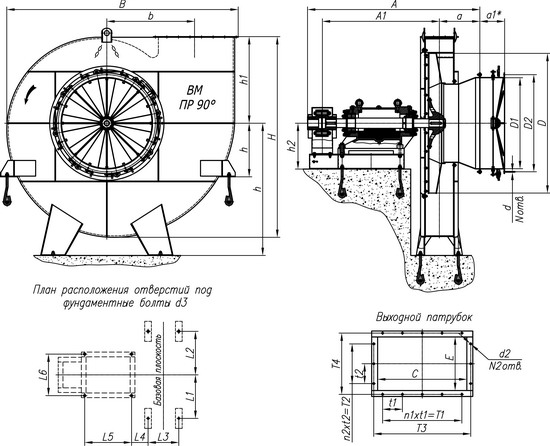

Габаритные размеры вентилятора ВВСМ-1-I

Модель	Габаритные размеры, мм
Модель	A	A1	a	a1*	B	b	D	D1	D2	d	N	H	h	h1	h2
ВВСМ-1-I	1955	1410	360	365	2540	1000	1500	830	875	12	16	2150	1400	928	555

Модель	Размеры крепления, мм
Модель	d3	L1	L2	L3	L4	L5	L6
ВВСМ-1-I	M24	650	650	418	262	700	620

Модель	Присоединительные размеры, мм
Модель	C	E	N2	d2	n1	n2	t1	t2	T1	T2	T3	T4
ВВСМ-1-I	822	300	20	18	7	3	130	130	910	390	910	390
