ВШЦ-16БК

Name: ВШЦ-16БК
Brand: КВЗ

Вентилятор центробежный проходческий

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID35878

договорная

Вентилятор проходческий ВШЦ-16БК. Напряжение питания: 380/660 В; Частота вращения: 990 об./мин; Производительность: 117000 м³/час; Мощность электродвигателя: 132 кВт.

Напряжение, В:380/660

Мощность электродвигателя кВт:132

n, об./мин:990

Диаметр, мм:1610

Производительность, м³/час:117000

Рабочее давление (макс.), Па:3000

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВШЦ-16БК

Описание

Применение вентилятора ВШЦ-16БК

Центробежный проходческий вентилятор, предназначенный для шурфового проветривания шахт и рудников. Также вентилятор ВШЦ-16БК может применяться для главного проветривания шахт (рудников) в установке с обводными каналами, на нагнетание или всасывание при проходке стволов шахт, в системах отопления и вентиляции, для охлаждения электрических машин и в других промышленных целях.

Конструкция вентилятора ВШЦ-16БК

В стандартном исполнении вентилятор ВШЦ-16БК изготавливается правого и левого вращения с углом разворота спирального корпуса 180° (по желанию заказчика угол может быть изменён). Вентилятор производится на общей раме с ходовой частью на подшипниковых узлах SKF на консистентной смазке. Для тонкой регулировки оснащён осевым направляющим аппаратом.

Характеристики

Основные

Модель

ВШЦ-16БК

Напряжение, В

380/660

Мощность электродвигателя кВт

132

n, об./мин

990

КПД, %

Масса, кг

4600

Диаметр, мм

1610

Производительность, м³/час

117000

Рабочее давление (макс.), Па

3000

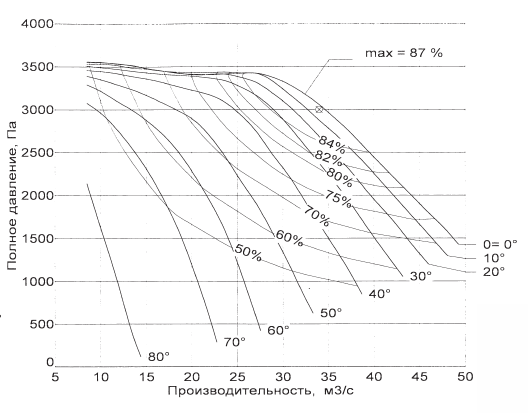

Аэродинамическая характеристика в кривых полного давления ВШЦ-16БК

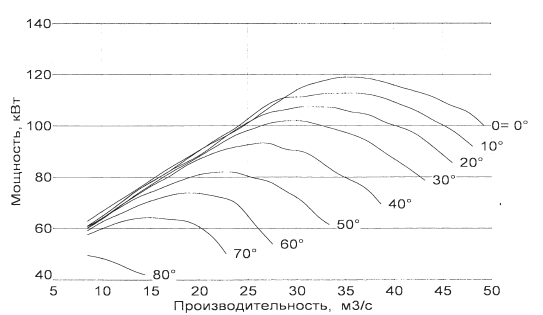

Аэродинамические характеристики ВШЦ-16БК

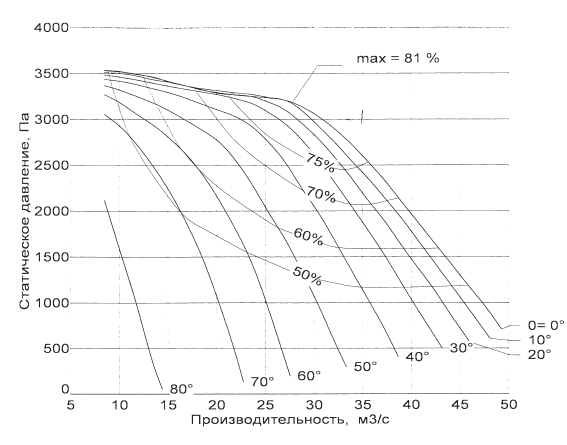

Аэродинамическая характеристика в кривых статического давления ВШЦ-16БК

Аэродинамические характеристики ВШЦ-16БК

На входе в вентилятор:

давление 101300 Па
частота 990 об/мин
плотность среды 1.1649 кг/м3
температура 30°С

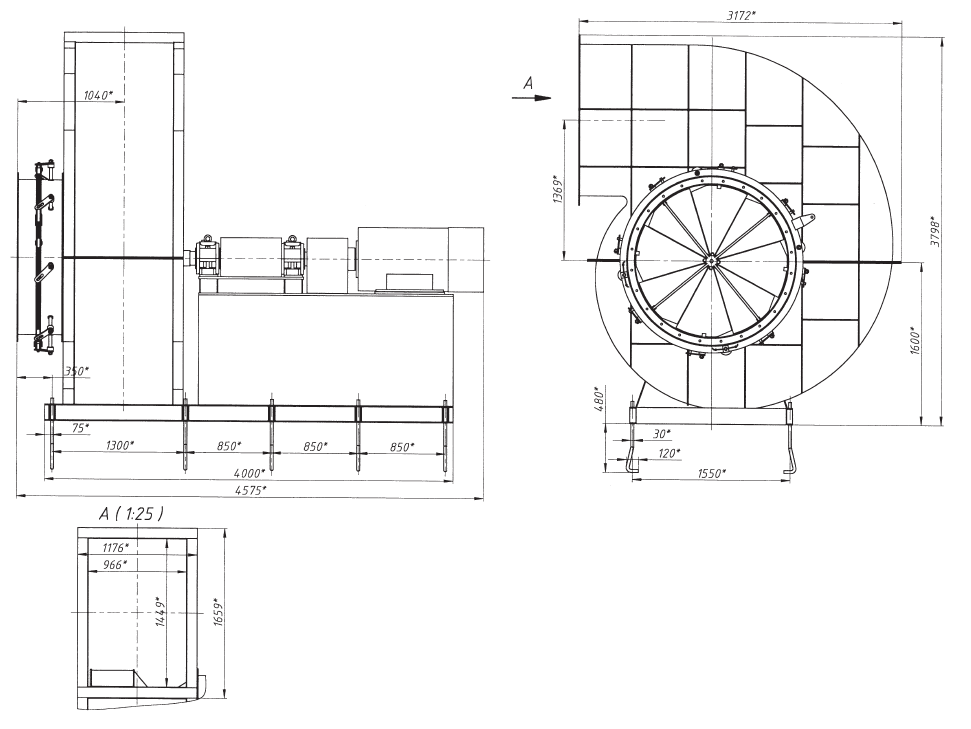

Габаритные размеры ВШЦ-16БК

Масса вращающихся частей 850 кг
Максимальная частота вращения 1000 об/мин
Момент инерции ротора 180 кг*м2
Вентилятор левого вращения является зеркальным отражением вентилятора правого вращения относительно вертикальной оси.
*Размеры для справок
**Масса дана без учета массы электродвигателя.
