ВОД-50Б

Реверсивный осевой двуступенчатый вентилятор главного проветривания шахт

Производитель: КВЗ
0
Все о товаре
Описание
Характеристики
Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Популярный
ВОД-50Б
Под заказ
Код товара: ID35876
договорная

Вентилятор главного проветривания шахт ВОД-50Б. Напряжение питания: 6000 В; Частота вращения: 300 об./мин; Производительность: 1404000 м³/час; Мощность электродвигателя: 2500 кВт.

Напряжение, В:6000
Мощность электродвигателя кВт:2500
n, об./мин:300
Диаметр, мм:5000
Производи­тельность, м³/час:1404000
Рабочее давление (макс.), Па:2900
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
ВОД-50Б
Описание

Применение вентилятора ВОД-50Б

Реверсивный осевой двухступенчатый вентилятор ВОД-50Б предназначен для главного проветривания крупных угольных и горнорудных шахт.

Вентилятор может применяться как во всасывающих, так и в нагнетательных шахтных вентиляторных установках. В других отраслях промышленности вентилятор может применяться для перемещения воздуха и неагрессивных газов.

Конструкция и принцип действия вентилятора ВОД-50Б

Реверсирование воздушной струи в установке ВОД-50Б осуществляется путём изменения направления вращения приводного электродвигателя с одновременным изменением угла установки лопаток направляющего и спрямляющего аппаратов соответственно на углы 153-158º. Реверсирование осуществляется без применения всасывающего кармана и обводного канала и обеспечивает подачу 60% от нормальной работы вентилятора.

Характеристики
Основные
Модель
ВОД-50Б
Напряжение, В
6000
Мощность электродвигателя кВт
2500
n, об./мин
300
КПД, %
80,6
Масса, кг
88040
Диаметр, мм
5000
Производи­тельность, м³/час
1404000
Рабочее давление (макс.), Па
2900

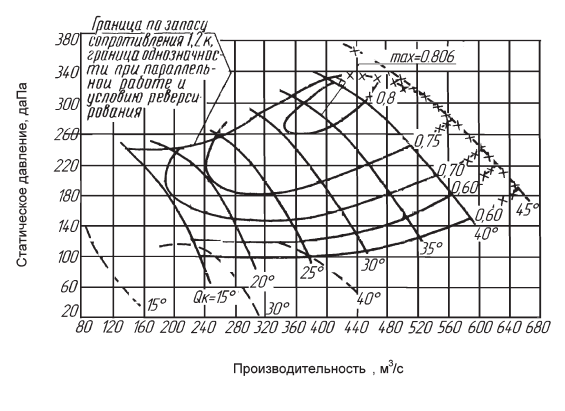

Аэродинамическая характеристика в кривых статического давления вентилятора ВОД-50Б

Аэродинамические характеристики ВОД-50Б

напорные характеристики при нормальной работе
при реверсивной работе

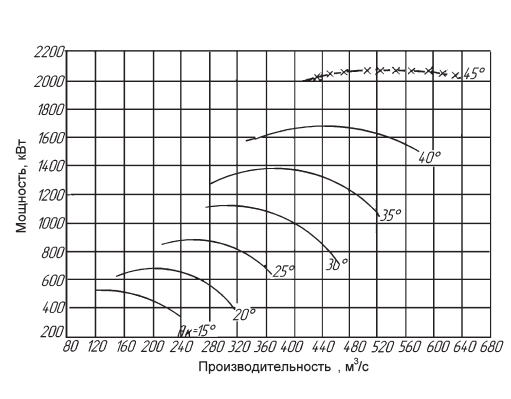

Аэродинамические характеристики ВОД-50Б

На входе в вентилятор:

  • давление 101300 Па
  • частота 300 об/мин
  • плотность среды 1.1649 кг/м3
  • температура 30°С

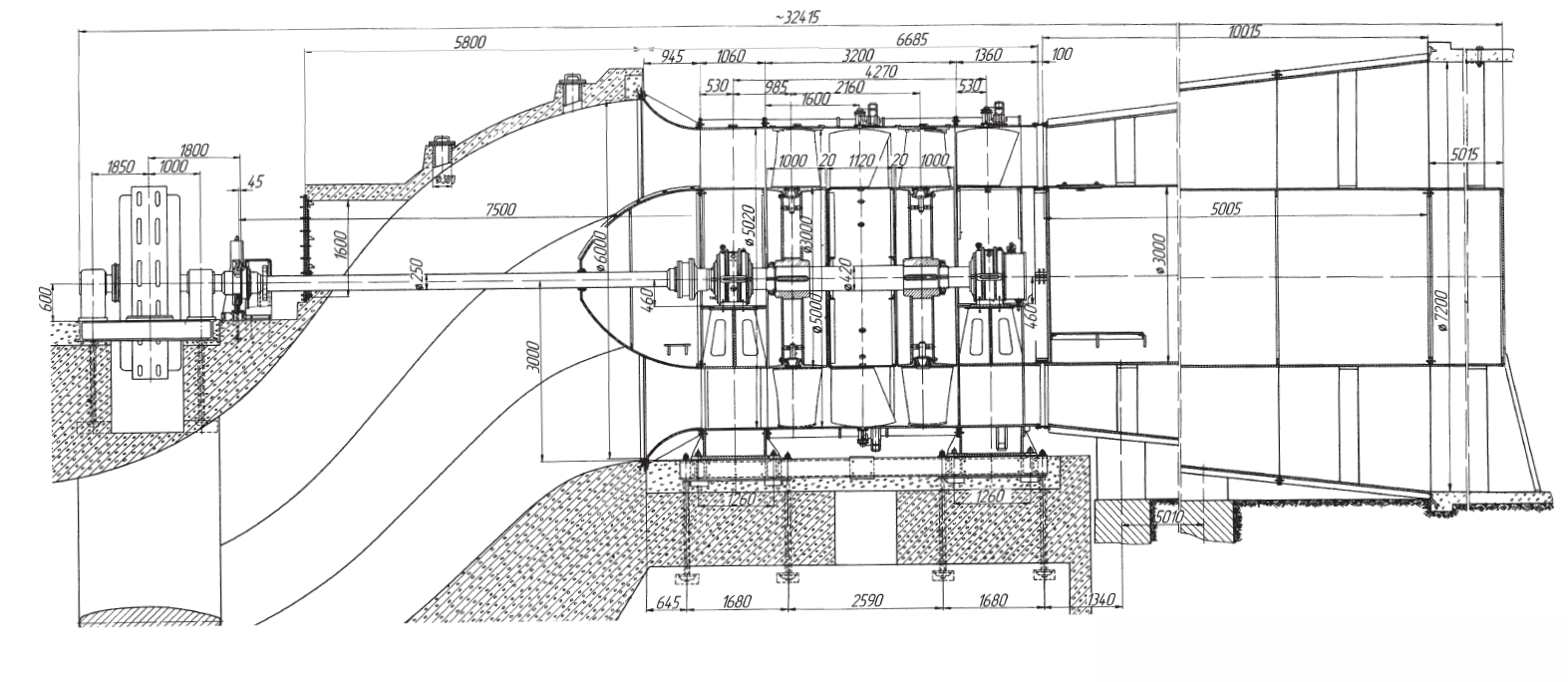

Габаритные размеры ВОД-50Б
