ВОД-40Б

Name: ВОД-40Б
Brand: КВЗ

Реверсивный осевой двуступенчатый вентилятор главного проветривания шахт

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID35862

договорная

Вентилятор главного проветривания шахт ВОД-40Б. Напряжение питания: 6000 В; Частота вращения: 375 об./мин; Производительность: 882000 м³/час; Мощность электродвигателя: 1600 кВт.

Напряжение, В:6000

Мощность электродвигателя кВт:1600

n, об./мин:375

Диаметр, мм:4000

Производительность, м³/час:882000

Рабочее давление (макс.), Па:2900

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВОД-40Б

Описание

Применение вентилятора ВОД-40Б

Реверсивный осевой двухступенчатый вентилятор ВОД-40Б предназначен для главного проветривания крупных угольных и горнорудных шахт, рудников и технологических объектов промышленных предприятий.

Вентилятор может применяться как во всасывающих, так и в нагнетательных шахтных вентиляторных установках. В других отраслях промышленности вентилятор может применяться для перемещения воздуха и неагрессивных газов.

Конструкция и принцип действия вентилятора ВОД-40Б

Реверсирование воздушной струи в установке ВОД-40Б осуществляется путём изменения направления вращения приводного электродвигателя с одновременным изменением угла установки лопаток направляющего и спрямляющего аппаратов соответственно на углы 153-158º. Реверсирование осуществляется без применения всасывающего кармана и обводного канала и обеспечивает подачу 60–70% от нормальной работы вентилятора.

Характеристики

Основные

Модель

ВОД-40Б

Напряжение, В

6000

Мощность электродвигателя кВт

1600

n, об./мин

375

КПД, %

Масса, кг

47600

Диаметр, мм

4000

Производительность, м³/час

882000

Рабочее давление (макс.), Па

2900

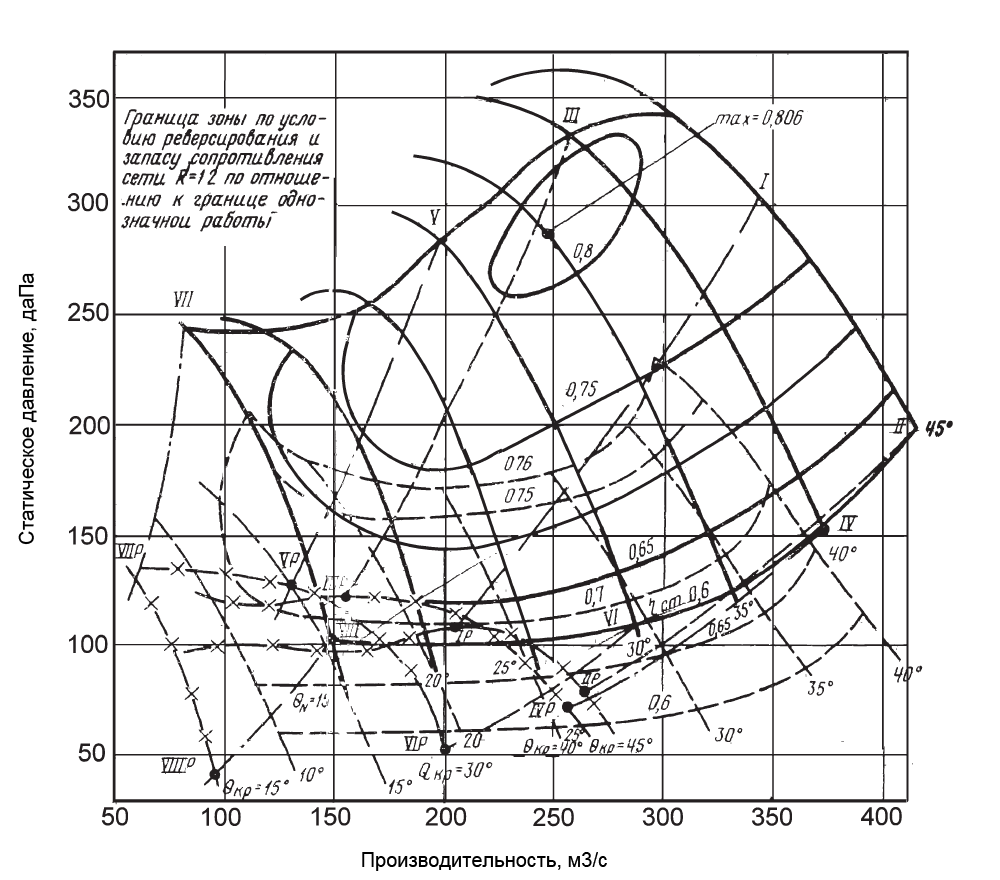

Аэродинамическая характеристика в кривых статического давления вентилятора ВОД-40Б

Аэродинамические характеристики ВОД-40Б

напорные характеристики при нормальной работе
при реверсивной работе
при снятии шести лопаток рабочего колеса второй ступени
кривые эквивалентных отверстий шахты

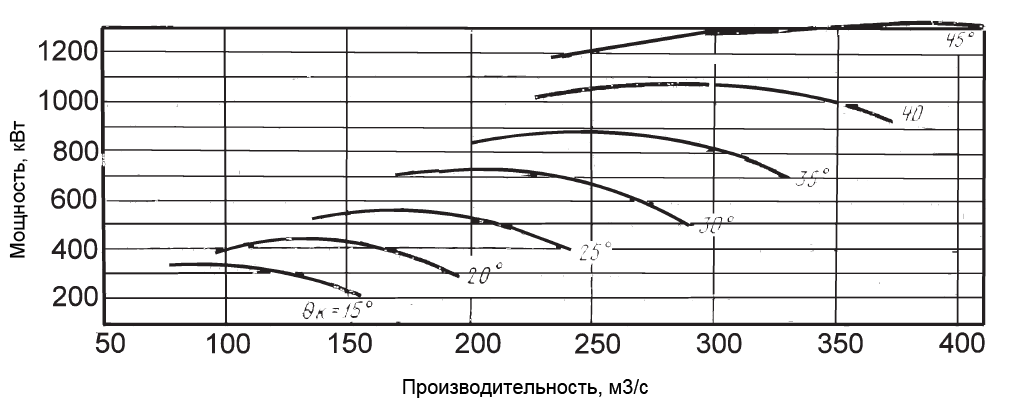

Аэродинамические характеристики ВОД-40Б

На входе в вентилятор:

давление 101300 Па
частота 375 об/мин
плотность среды 1.1649 кг/м3
температура 30°С

Габаритные размеры ВОД-40Б
