ВОД-21Б

Name: ВОД-21Б
Brand: КВЗ

Реверсивный осевой двуступенчатый вентилятор главного проветривания шахт

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID35875

договорная

Вентилятор главного проветривания шахт ВОД-21Б. Напряжение питания: 6000 В; Частота вращения: 750 об./мин; Производительность: 259200 м³/час; Мощность электродвигателя: 450 кВт.

Напряжение, В:6000

Мощность электродвигателя кВт:450

n, об./мин:750

Диаметр, мм:2100

Производительность, м³/час:259200

Рабочее давление (макс.), Па:3200

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВОД-21Б

Описание

Применение вентилятора ВОД-21Б

Реверсивный осевой двухступенчатый вентилятор ВОД-21Б предназначен для главного проветривания угольных и горнорудных шахт, а также применяется в вентиляционных системах предприятий других отраслей промышленности, рассчитанных на перемещение воздуха и неагрессивных газов.

Вентилятор может применяться для всасывающей и нагнетательной вентиляции.

Конструкция и принцип действия вентилятора ВОД-21Б

Реверсирование воздушной струи в установке ВОД-21Б осуществляется путём изменения направления вращения приводного электродвигателя с одновременным изменением угла установки лопаток промежуточного направляющего и спрямляющего аппаратов на 153-158°. При реверсе обеспечивается подача 60-70% воздуха от производительности при прямой работе.

Вентилятор состоит из ротора с двумя рабочими колёсами, спрямляющего аппарата, направляющего аппарата, коллектора и диффузора.

Характеристики

Основные

Модель

ВОД-21Б

Напряжение, В

6000

Мощность электродвигателя кВт

450

n, об./мин

750

КПД, %

Масса, кг

11720

Диаметр, мм

2100

Производительность, м³/час

259200

Рабочее давление (макс.), Па

3200

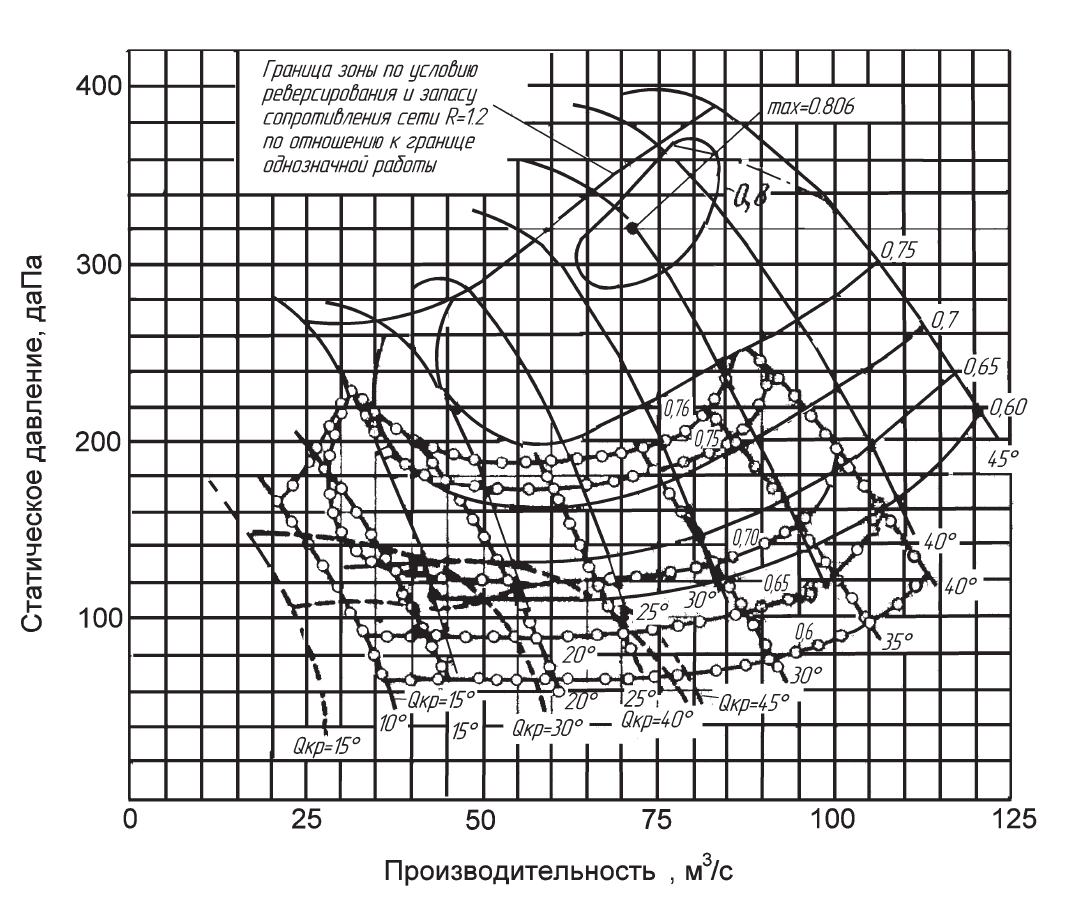

Аэродинамическая характеристика в кривых статического давления вентилятора ВОД-21Б

Аэродинамические характеристики ВОД-21Б

напорные характеристики при нормальной работе
при реверсивной работе
при снятии шести лопаток рабочего колеса второй ступени

Аэродинамические характеристики ВОД-21Б

На входе в вентилятор:

давление 101300 Па
частота 750 об/мин
плотность среды 1.1649 кг/м3
температура 30°С

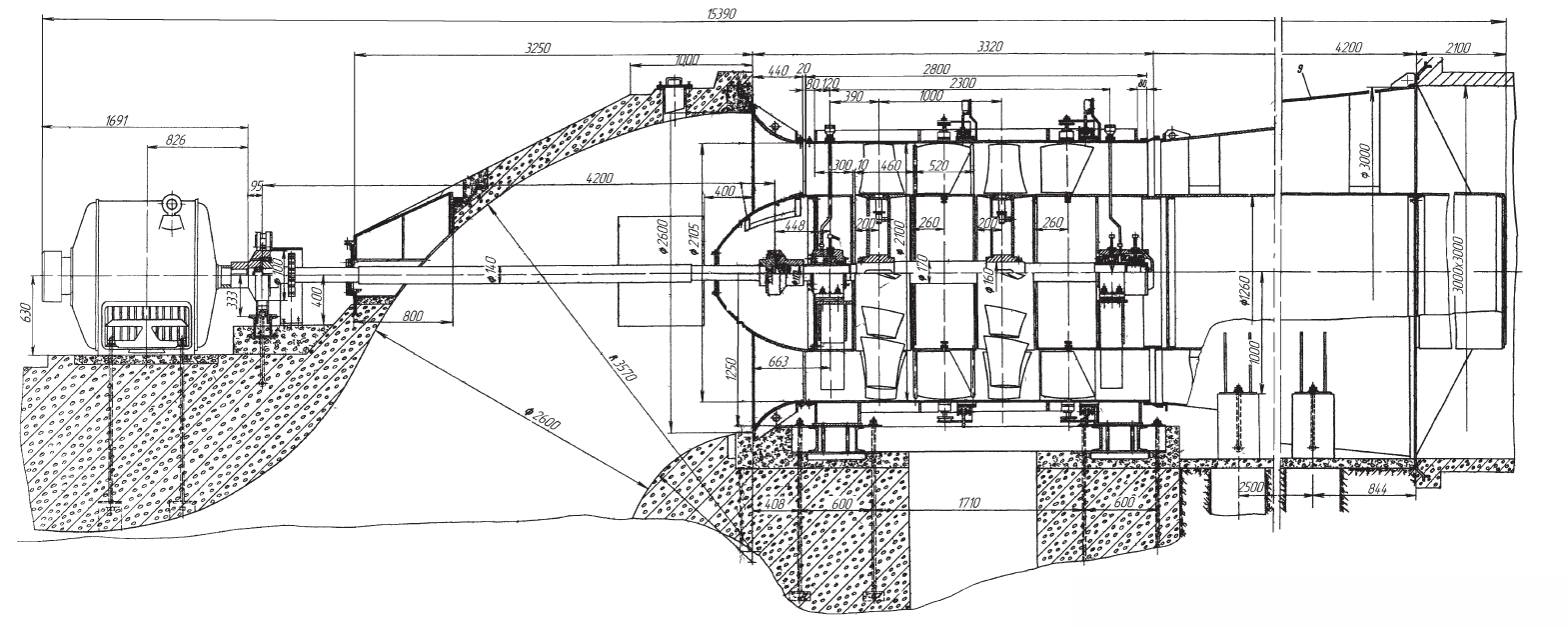

Габаритные размеры ВОД-21Б
