ВОД-16ПБ

Name: ВОД-16ПБ
Brand: КВЗ

Реверсивный осевой вентилятор главного проветривания шахт

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID35874

договорная

Вентилятор главного проветривания шахт ВОД-16ПБ. Напряжение питания: 380/660 В; Частота вращения: 1000 об./мин; Производительность: 129600 м³/час; Мощность электродвигателя: 1600 кВт.

Напряжение, В:380/660

Мощность электродвигателя кВт:1600

n, об./мин:1000

Диаметр, мм:1600

Производительность, м³/час:129600

Рабочее давление (макс.), Па:3200

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВОД-16ПБ

Описание

Применение вентилятора ВОД-16ПБ

Реверсивный осевой вентилятор ВОД-16ПБ предназначен для проветривания шахт и рудников с эквивалентным отверстием 0,37-1,87 м².

Конструкция и принцип действия вентилятора ВОД-16ПБ

Реверсирование воздушной струи в вентиляторной установке ВОД-16ПБ производится за счёт изменения вращения рабочих колёс без применения обводных каналов и системы ляд. При этом вентилятор обеспечивает 64-73% производительности от прямой работы.

Вентилятор выполнен по схеме встречного вращения. Состоит из двух роторов, корпуса, коллектора, кока и диффузора. Роторы на подшипниковых узлах SKF на консистентной смазке. Оснащается двумя приводными электродвигателями и двумя дисковыми тормозами.

Характеристики

Основные

Модель

ВОД-16ПБ

Напряжение, В

380/660

Мощность электродвигателя кВт

1600

n, об./мин

1000

КПД, %

Масса, кг

6100

Диаметр, мм

1600

Производительность, м³/час

129600

Рабочее давление (макс.), Па

3200

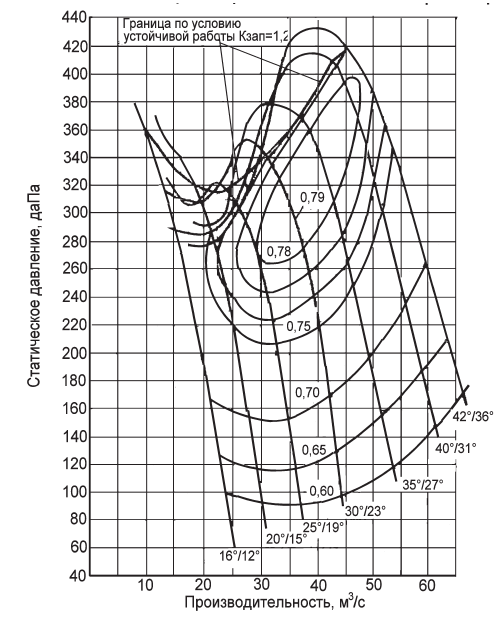

Аэродинамическая характеристика в кривых статического давления вентилятора ВОД-16ПБ

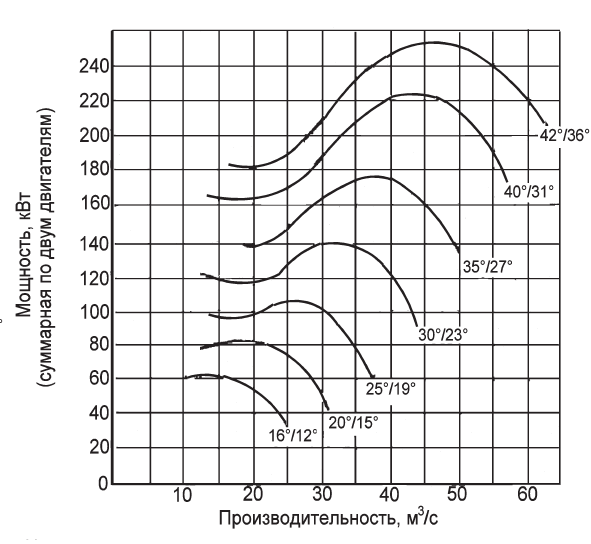

Аэродинамические характеристики ВОД-16ПБ

На входе в вентилятор:

давление 101300 Па
частота 985 об/мин
плотность среды 1.1649 кг/м3
температура 30°С

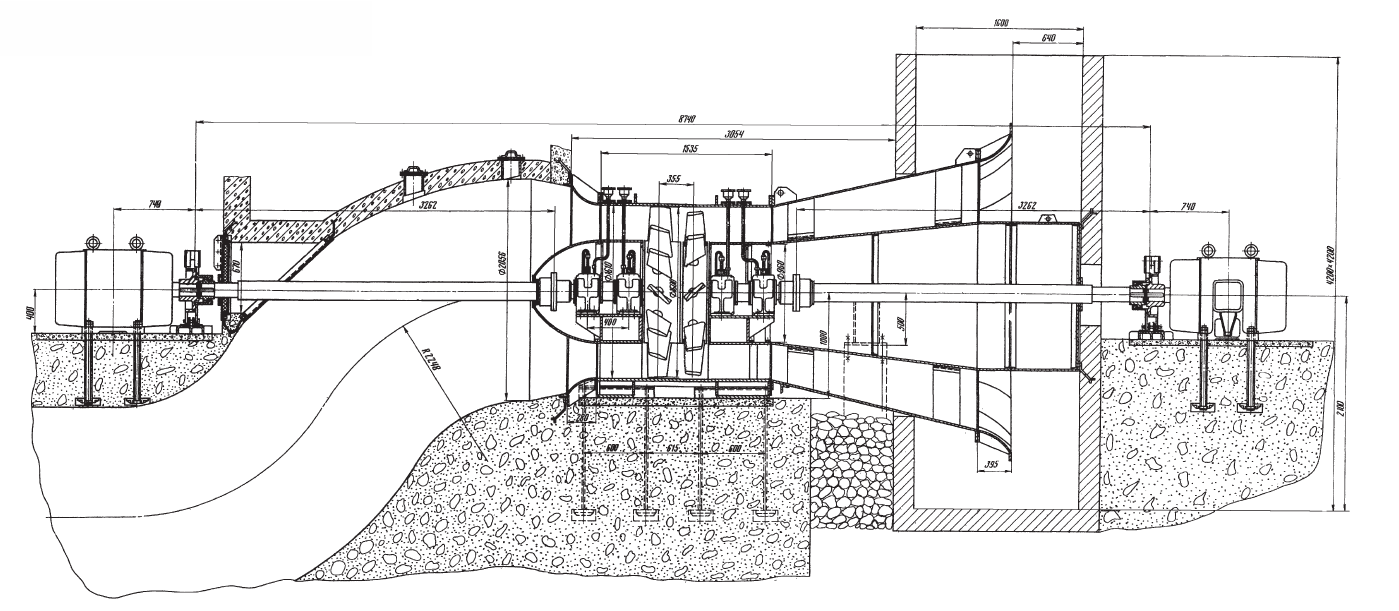

Габаритные размеры ВОД-16ПБ
