ВО 10-360 №4,5 с эл.двигателем АИР 63 B4 0,37 кВт 1500 об/мин

Вентилятор осевой ВО 10-360 №4,5 с эл.двигателем АИР 63 B4 0,37 кВт 1500 об/мин среднего давления серии , изготовленный из оцинкованной стали.

Вентилятор осевой ВО 10-360 № 4,5 предназначен для перемещения воздуха по воздуховодам систем вентиляции и прямой подачи либо отведения воздуха из помещений зданий и сооружений промышленного, общественного, коммунального и сельскохозяйственного назначения.

Общие сведения о осевых вентиляторах ВО 10-360 №4,5 с эл.двигателем АИР 63 B4 0,37 кВт 1500 об/мин:

• общего и сельскохозяйственного назначения;
• для установки в оконные и стеновые проемы;
• среднего давления;
• конструктивного исполнения №2 - направление потока воздуха - со стороны двигателя на рабочее колесо;
• количество лопаток рабочего колеса - 4 шт.;
• материал корпуса: оцинкованная сталь;
• двигатель: асинхронный, общего назначения.

Условия эксплуатации осевых вентиляторов среднего давления ВО 10-360 №4,5 с эл.двигателем АИР 63 B4 0,37 кВт 1500 об/мин:

• температура окружающей среды от -40°C до +40°С;
• эксплуатация в районах с умеренным климатом 2-й и 3-й категорий размещения;
• перемещаемая вентилятором воздушная среда не должна содержать липкие и волокнистые материалы;
• содержание пыли и других твердых примесей не более 10 мг/м³;
• среднее квадратичное значение виброскорости вентиляторов не должно превышать 6,3 мм/с.

Особенности конструкции и монтажа осевого вентилятора среднего давления ВО 10-360 № 4,5:

Вентиляторы для птичников ВО 10-360 № 4,5 с электродвигателем Электродвигатель АИР 63 В4 0.37 Мощность электродвигателя кВт 1500 Об./мин состоят из следующих основных сборочных единиц:

• корпуса с опорной плитой;
• рабочего колеса;
• аэродинамического клапана;
• защитного ограждения;
• кронштейна для крепления двигателя;
• Электродвигатель АИР 63 В4

Вентилятор птичника ВО-10-360 устанавливается в стенах, оконных проемах здания, на строительных конструкциях и непосредственно в вентиляционную сеть. При установке в вентиляционную сеть вентилятор осевой монтируется на кронштейнах, закрепленных к строительным конструкциям здания. К фланцам вентилятора через гибкие вставки присоединяются воздуховоды. Вентилятор устанавливается на виброизоляторах.

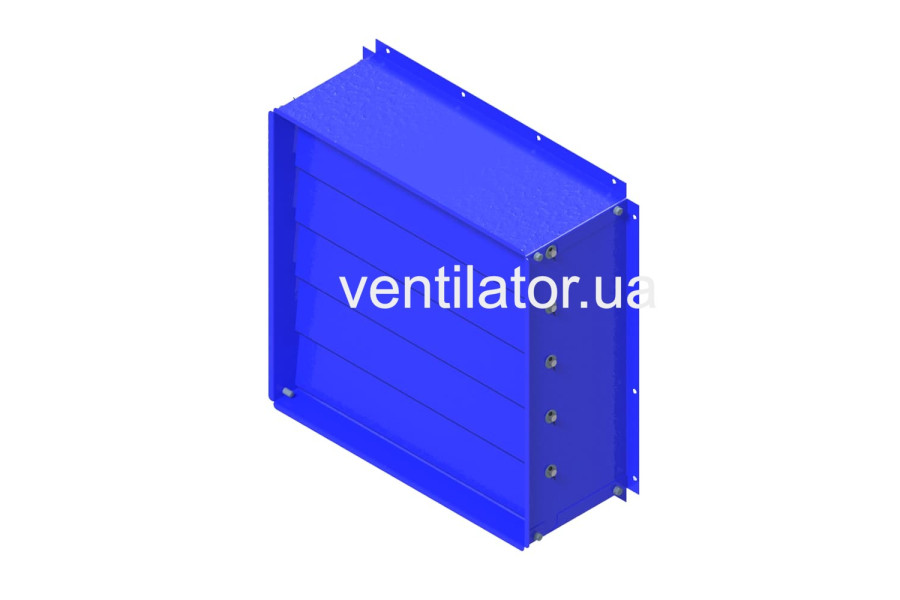

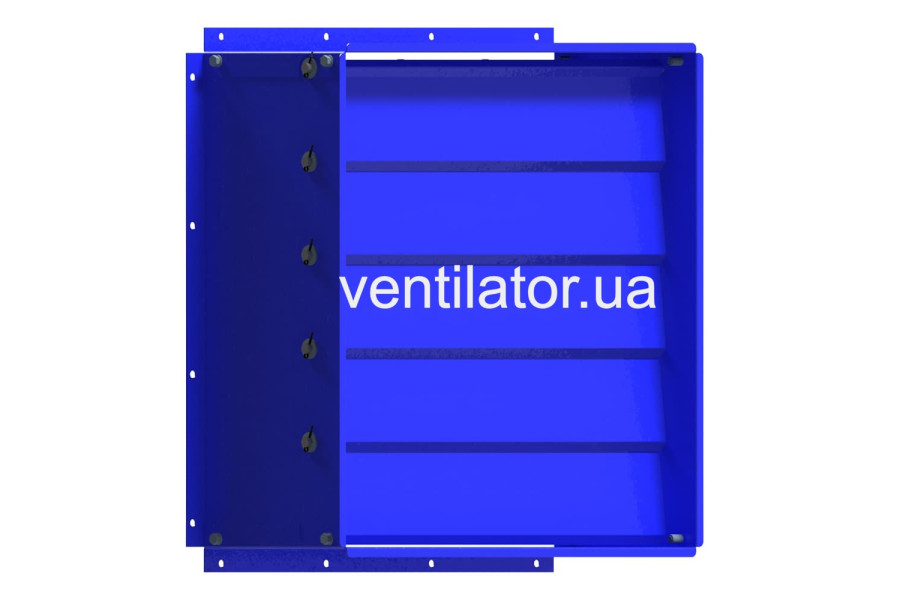

Для предотвращения попадания наружного воздуха и образования сквозняков в помещении (в нерабочем состоянии) вентилятор имеет аэродинамический клапан (жалюзи), которые крепятся в коробе.

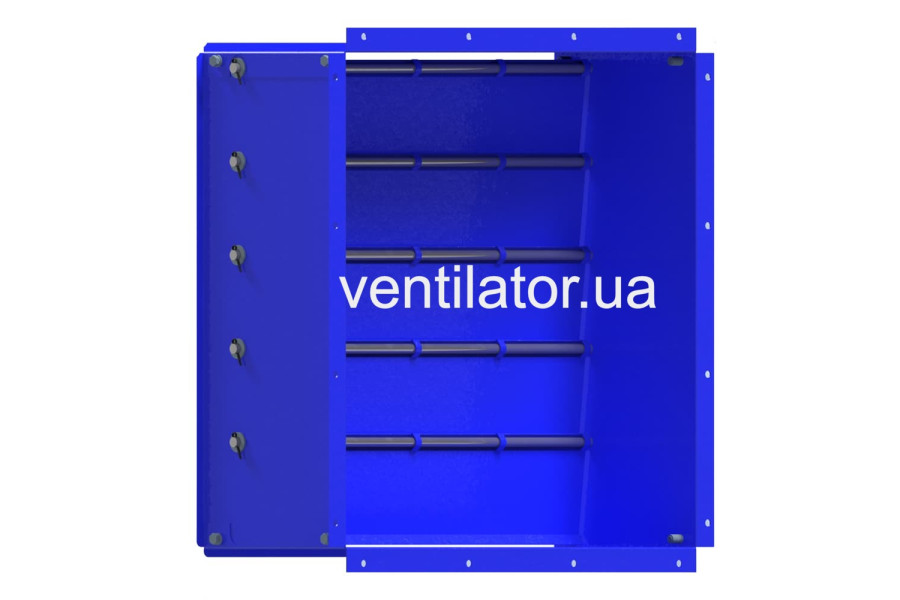

Конструктивная особенность этого вентилятора состоит в том, что все жалюзи соединены одной осью. Это исключает эффект "хлопанья" во время работы вентилятора. В рабочем состоянии лопатки жалюзи под действием перемещаемого потока воздуха открываются. При работе вентилятора воздух из помещения забирается и выбрасывается наружу.
