ВО 06-300 (ВО 13-290) ВЗ №8 с эл.двигателем 4ВР 100 S4 3 кВт 1500 об./мин

Вентилятор осевой серии ВО 06-300 (ВО 13-290) №8 (ВО 12-300) с электродвигателем Электродвигатель 4ВР 100 S4 3.0 Мощность электродвигателя кВт 1500 Об./мин общепромышленного применения изготовленный из алюминиевых сплавов для взрывоопасных сред.

Данный осевой вентилятор, как и иные осевые вентиляторы серии ВО, перемещает воздух или газ в плоскости оси рабочего колеса, которое приводится в движение электродвигателем. Осевой вентилятор серии ВО предназначен для перемещения газопаровоздушных взрывоопасных смесей 1-й и 2-й категорий групп Т1, Т2, Т3 по классификации «Правил устройств электроустановок» (ИУЭ), не вызывающих ускоренной коррозии материалов проточной части вентиляторов, воздуха с температурой от минус 40 °С до плюс 40 °С (45 °С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м3 а также волокнистых материалов и липких веществ.

Вентилятор предназначен для эксплуатации в условиях умеренного (У) климата (2-й категории размещения) и тропического (Т) климата (2-й категории размещения).
Среднее квадратическое значение виброскорости не более 6,3 мм/с. Установка вентиляторов на объекты поверженные колебаниям с виброскоростью более 2 мм/с не допускается.

Вентилятор размещается в местах защищенных от воздействия атмосферных остатков. Модель является аналогом осевых вентиляторов низкого давления ВО 12-300, ВО 13-300, ВО 12-290, ВО 12-330, ВО 13-290, ВО 14-300, ВО 14-320, ВО 13-320.

Сфера применения осевого вентилятора ВО 06-300 (ВО 13-290) ВЗ №8 с эл.двигателем 4ВР 100 S4 3 кВт 1500 об./мин (ВО 12-300) для взрывоопасных сред:

Вентилятор применяется в системах воздушного отопления, приточной и вытяжной вентиляции, кондиционирования воздуха и различных технологичных установок которые могут иметь взрывоопасных веществ, а также комплектующих изделий машиностроения, если требования, предъявляемые к вентиляторам, будут соответствовать их назначению. Осевой вентилятор ВО 06-300 (ВО 13-290) ВЗ №8 с эл.двигателем 4ВР 100 S4 3 кВт 1500 об./мин (ВО 12-300) также применяется и для других санитарно-технических и производственных целей для взрывоопасных сред.

Осевые вентиляторы применяются:

• в системах кондиционирования воздуха
• в системах приточной и вытяжной
• в системах воздушного отопления
• для различных технологичных установок
• для других санитарно-производственных целей

Осевой вентилятор ВО 06-300 (ВО 13-290) №8 (ВО 12-300) состоит из следующих узлов, которые можно приобрести отдельно:

- вентилятор осевой ВО 06-300 (ВО 13-290) №8 (ВО 12-300) без электродвигателя;
- рабочее колесо вентилятора осевого ВО 06-300 (ВО 13-290) №8;
- обечайка (корпус) вентилятора ВО 06-300 (ВО 13-290) №8 (ВО 12-300);
- электродвигательЭлектродвигатель 4ВР 100 S4 3.0 Мощность электродвигателя кВт 1500 Об./мин под вентилятор ВО 06-300 (ВО 13-290) №8.

Общие сведения об осевых вентиляторах ВО 06-300 (ВО 13-290) ВЗ №8 с эл.двигателем 4ВР 100 S4 3 кВт 1500 об./мин (ВО 12-300):

• низкого давления;
• одностороннего всасывания;
• количество лопаток - 3 шт.;
• направление вращения – правое;
• материал изготовления: алюминиевые сплавы;

Назначение осевых вентиляторов ВО 06-300 (ВО 12-300):

Предназначен для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45°С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м³, а также волокнистых материалов и липких веществ.

Устройство и принцип работы осевых вентиляторов серии ВО 06-300 (ВО 13-290) №8 (ВО 12-300):

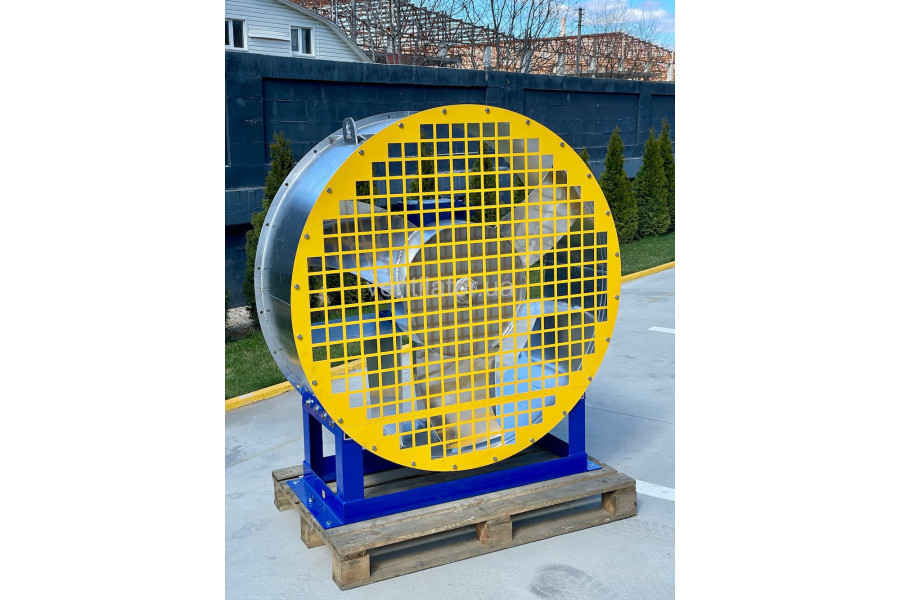

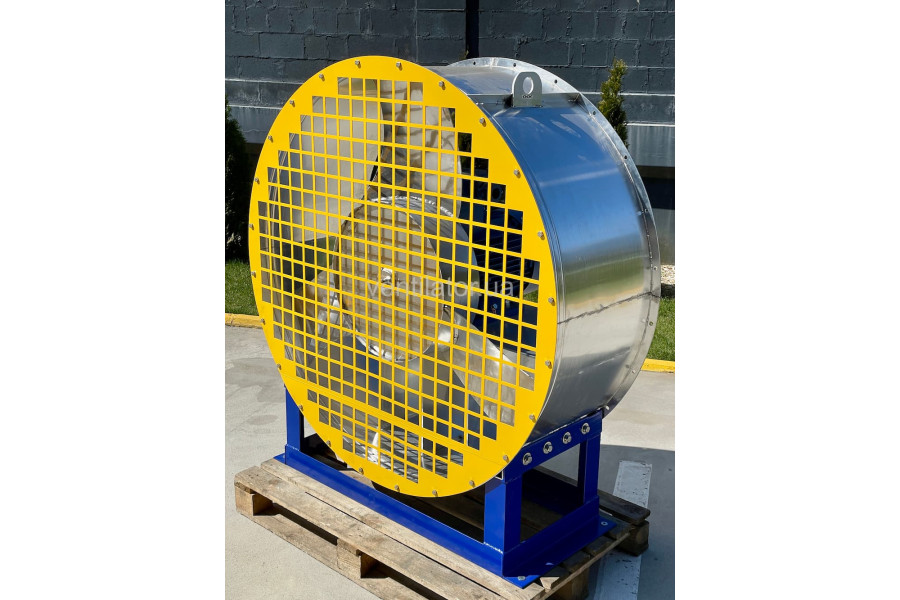

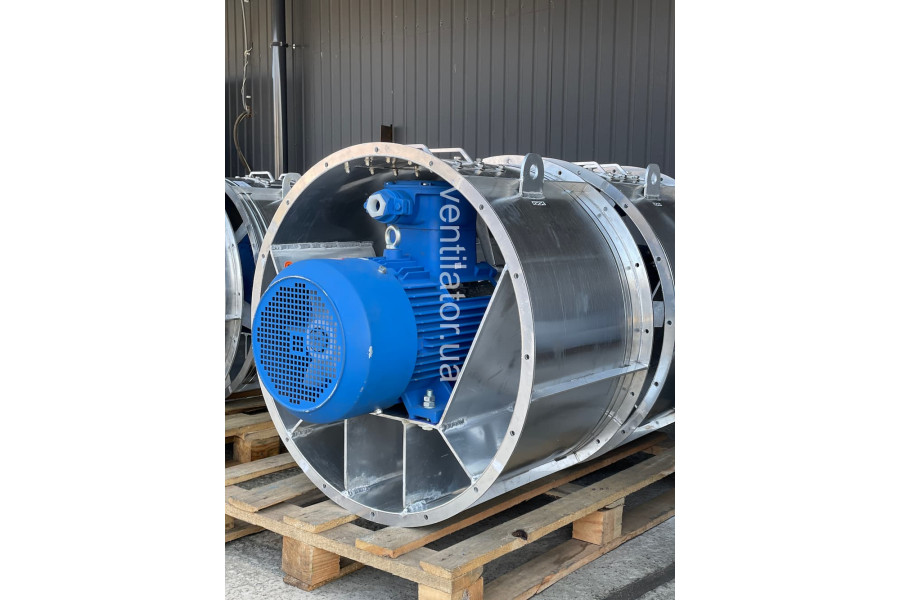

Вентилятор осевой ВО 06-300 (ВО 13-290) ВЗ №8 с эл.двигателем 4ВР 100 S4 3 кВт 1500 об./мин (ВО 12-300) имеет рабочее колесо, смонтированное непосредственно на валу электродвигателя. Корпус вентилятора выполнен в виде цилиндра с обеих сторон корпуса отбортованы фланцы для соединения с воздуховодами. Для установки на фундамент в корпусе предусмотрена опора. Рабочее колесо состоит из обечайки, диска, втулки и трех лопаток, приваренных к обечайке. По направлению вращения рабочего колеса вентилятор выполнен правого вращения.

Перемещение воздуха достигается за счет передачи ему энергии вращения рабочего колеса вентилятора и происходит в плоскости оси рабочего колеса, которое приводится в движение электродвигателем.

Комплектность осевого вентилятораВО 06-300 (ВО 13-290) №8 (ВО 12-300) с электродвигателем Электродвигатель 4ВР 100 S4 3.0 Мощность электродвигателя кВт 1500 Об./мин:

Вентилятор осевой ВО 06-300 (ВО 13-290) ВЗ №8 с эл.двигателем 4ВР 100 S4 3 кВт 1500 об./мин (ВО 12-300), укомплектованный электродвигателем Электродвигатель 4ВР 100 S4 3.0 Мощность электродвигателя кВт 1500 Об./мин, состоит из таких основных узлов, как:

• корпус вентилятора, выполненный в виде цилиндра с обеих сторон отбортованного фланцами рабочего колеса;
• рабочее колесо, смонтированное непосредственно на валу электродвигателя;
• электродвигатель Электродвигатель 4ВР 100 S4 3.0 Мощность электродвигателя кВт 1500 Об./мин;
• станина (опора) для установки на фундамент вентилятора.
