ВО 06-300 (ВО 13-290) №6,3 с эл.двигателем АИР 80 A4 1,1 кВт 1500 об./мин

Вентилятор осевой серии ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300) с электродвигателем Электродвигатель АИР 80 А4 1.1 Мощность электродвигателя кВт 1500 Об./мин общепромышленного назначения, изготовленный из углеродистой стали.

Данный осевой вентилятор, как и иные осевые вентиляторы серии ВО, перемещает воздух или газ в плоскости оси рабочего колеса, которое приводится в движение электродвигателем. Осевой вентилятор серии ВО предназначен для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45 °С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м³, а также волокнистых материалов и липких веществ.

Вентилятор предназначен для эксплуатации в условиях умеренного (У) климата (2-й категории размещения) и тропического (Т) климата (2-й категории размещения).

Среднее квадратическое значение виброскорости не более 6,3 мм/с. Установка вентиляторов на объекты, подверженные колебаниям с виброскоростью более 2 мм/с не допускается.

Вентилятор устанавливается в местах, защищенных от воздействия атмосферных осадков.

Модель является аналогом осевых вентиляторов низкого давления ВО 12-300, ВО 13-300, ВО 12-290, ВО 12-330, ВО 13-290, ВО 14-300, ВО 14-320, ВО 13-320.

Осевой вентилятор ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300) состоит из следующих узлов, которые можно приобрести отдельно:

- вентилятор осевой ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300) без электродвигателя;
- рабочее колесо вентилятора осевого ВО 06-300 (ВО 13-290) №6,3;
- обечайка (корпус) вентилятора ВО 06-300 (ВО 13-290) №6,3;
- электродвигательЭлектродвигатель АИР 80 А4 1.1 Мощность электродвигателя кВт 1500 Об./мин под вентилятор ВО 06-300 (ВО 13-290) №6,3.

Общие сведения об осевых вентиляторах ВО 06-300 (ВО 13-290) №6,3 с эл.двигателем АИР 80 A4 1,1 кВт 1500 об./мин (ВО 12-300):

• низкого давления;
• одностороннего всасывания;
• количество лопаток - 3 шт.;
• направление вращения – правое;
• материал изготовления: углеродистая сталь;
• вентиляторы изготавливаются в соответствии с ТУ У 3.40-00241264-050-95.

Сфера применения осевых вентиляторов ВО 06-300 (ВО 13-290) №6,3 с эл.двигателем АИР 80 A4 1,1 кВт 1500 об./мин (ВО 12-300):

Вентилятор применяется в системах воздушного отопления, приточной и вытяжной вентиляции, кондиционирования воздуха и различных технологичных установок, не имеющих взрывоопасных веществ; комплектующих изделий машиностроения, если требования, предъявляемые к вентиляторам, будут соответствовать их назначению; а также для систем вентиляции и воздушного отопления жилых помещений. Осевой вентилятор ВО 06-300 (ВО 13-290) №6,3 с эл.двигателем АИР 80 A4 1,1 кВт 1500 об./мин (ВО 12-300) также применяется и для других санитарно-технических и производственных целей.

Осевые вентиляторы применяются:

• в системах кондиционирования воздуха;
• в системах приточной и вытяжной;
• в системах воздушного отопления;
• в различных технологичных установках;
• для других санитарно-производственных целей.

Назначение осевых вентиляторов ВО 06-300:

Предназначен для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45°С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м³, а также волокнистых материалов и липких веществ.

Устройство и принцип работы осевых вентиляторов серии ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300):

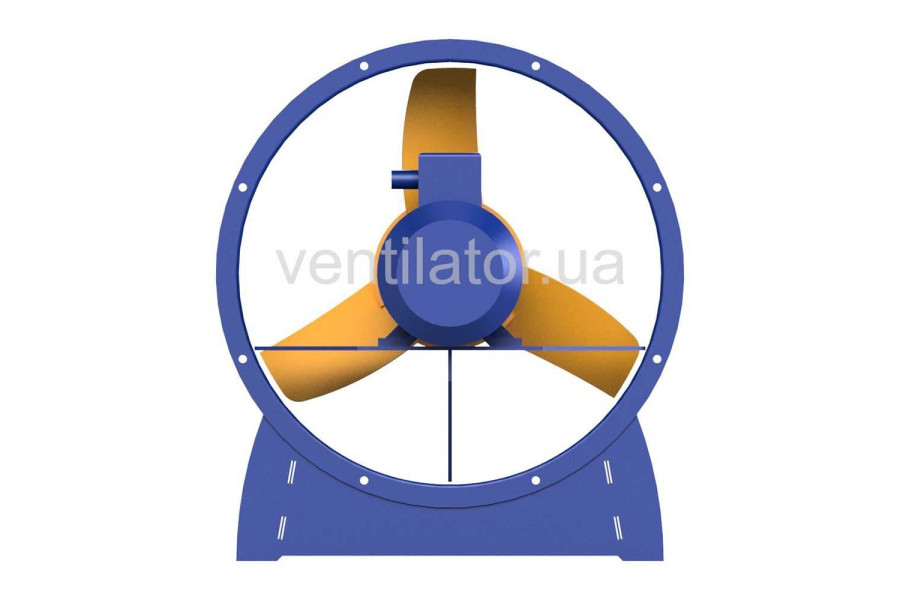

Вентилятор осевой ВО 06-300 (ВО 13-290) №6,3 с эл.двигателем АИР 80 A4 1,1 кВт 1500 об./мин (ВО 12-300) имеет рабочее колесо, смонтированное непосредственно на валу электродвигателя. Корпус вентилятора выполнен в виде цилиндра с обеих сторон корпуса отбортованы фланцы для соединения с воздуховодами. Для установки на фундамент в корпусе предусмотрена опора. Рабочее колесо состоит из обечайки, диска, втулки и трех лопаток, приваренных к обечайке. По направлению вращения рабочего колеса вентилятор выполнен правого вращения.

Перемещение воздуха достигается за счет передачи ему энергии вращения рабочего колеса вентилятора и происходит в плоскости оси рабочего колеса, которое приводится в движение электродвигателем.

Комплектность осевого вентилятора ВО 06-300 (ВО 13-290) №6,3 (ВО 12-300) с электродвигателем Электродвигатель АИР 80 А4 1.1 Мощность электродвигателя кВт 1500 Об./мин:

Вентилятор осевой ВО 06-300 (ВО 13-290) №6,3 с эл.двигателем АИР 80 A4 1,1 кВт 1500 об./мин (ВО 12-300), укомплектованный электродвигателем Электродвигатель АИР 80 А4 1.1 Мощность электродвигателя кВт 1500 Об./мин, состоит из таких основных узлов, как:

• корпус вентилятора, выполненный в виде цилиндра с обеих сторон отбортованного фланцами рабочего колеса;
• рабочее колесо, смонтированное непосредственно на валу электродвигателя;
• электродвигатель Электродвигатель АИР 80 А4 1.1 Мощность электродвигателя кВт 1500 Об./мин;
• станина (опора) для установки на фундамент вентилятора.
