ВМ-75/1200

Name: ВМ-75/1200
Brand: КВЗ

Мельничный центробежный вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID16421

договорная

Центробежный мельничный вентилятор ВМ-75/1200. Частота вращения двигателя: 1500 об./мин; Производительность: 75000 м³/час; Полное давление: 12262 Па.

Об./мин:1500

Предельное давление, Па:12262

Производительность, м³/час:75000

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВМ-75/1200

Описание

Назначение мельничных вентиляторов ВМ-75/1200

Вентиляторы центробежные мельничные одностороннего всасывания ВМ-75/1200 предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВМ-75/1200

Одностороннего всасывания
Корпус спиральный поворотный
Радиально оканчивающиеся лопатки
Количество лопаток -10
Направление вращения - правое и левое. Определяется со стороны всасывания.

Условия эксплуатации мельничных вентиляторов ВМ-75/1200

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1500 об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Углы разворота корпуса мельничных вентиляторов ВМ-75/1200

Правого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ

Левого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ

Характеристики

Основные

Модель

ВМ-75/1200

Тип электродвигателя

ДАЗО

Об./мин

1500

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

Масса, кг

3100

Максимальный КПД, ηmax (%)

Предельное давление, Па

12262

Производительность, м³/час

75000

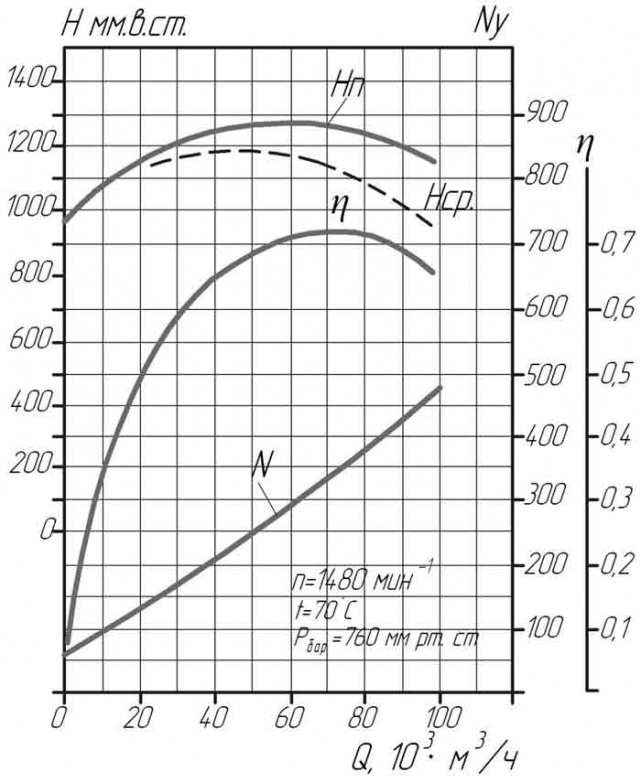

Аэродинамические характеристики ВМ-75/1200

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Н	- Полное давление, мм р.ст.
_Ny	- Установочная мощность, кВт
η	- Частота вращения рабочего колеса, об./мин

Габаритные размеры вентилятора ВМ-75/1200

Модель	Габаритные размеры, мм
Модель	A	B	D	H1	H	L	I
ВМ-75/1200	955	2531	1700	2717	1450	1897	322

Модель	Размеры крепления, мм
Модель	C3	F2	d2	n4
ВМ-75/1200	623	1010	22	8

Модель	Присоединительные размеры, мм
Модель	a1	a2	A1	A2	D1	D2	t1	t2	n1	n2	d	n3	d1	N
ВМ-75/1200	834	531	930	620	880	970	186	155	5	4	26	18	18	18
