ВМ-20Дл

Name: ВМ-20Дл
Brand: КВЗ

Мельничный центробежный вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID16413

договорная

Центробежный мельничный вентилятор ВМ-20Дл. Мощность двигателя: 800-1000 кВт; Частота вращения двигателя: 1500 об./мин; Производительность: 150000 м³/час; Полное давление: 13500 Па.

Напряжение, В:6000/10000

Мощность электродвигателя кВт:800-1000

Об./мин:1500

Предельное давление, Па:13500

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВМ-20Дл

Описание

Назначение мельничных вентиляторов ВМ-20Дл

Вентиляторы центробежные мельничные одностороннего всасывания ВМ-20Дл предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВМ-20Дл

Одностороннего всасывания
Корпус спиральный поворотный
Назад загнутые лопатки
Количество лопаток -10
Направление вращения - правое и левое. Определяется со стороны всасывания.

Условия эксплуатации мельничных вентиляторов ВМ-20Дл

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до [option_values.81.value] об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Углы разворота корпуса мельничных вентиляторов ВМ-20Дл

Правого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-20Дл

Левого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-20Дл

Характеристики

Основные

Модель

ВМ-20Дл

Тип электродвигателя

ДАЗО, АОД

Напряжение, В

6000/10000

Мощность электродвигателя кВт

800-1000

Об./мин

1500

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

Масса, кг

3890

Максимальный КПД, ηmax (%)

Предельное давление, Па

13500

Производительность, м³/час

150000

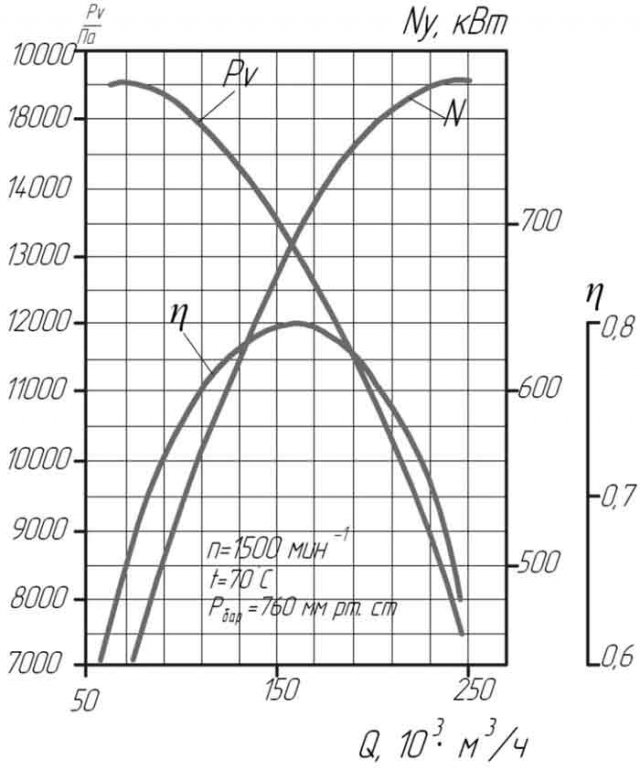

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Pv	- Полное давление, Па
_Ny	- Установочная мощность, кВт
η	- Частота вращения рабочего колеса, об./мин

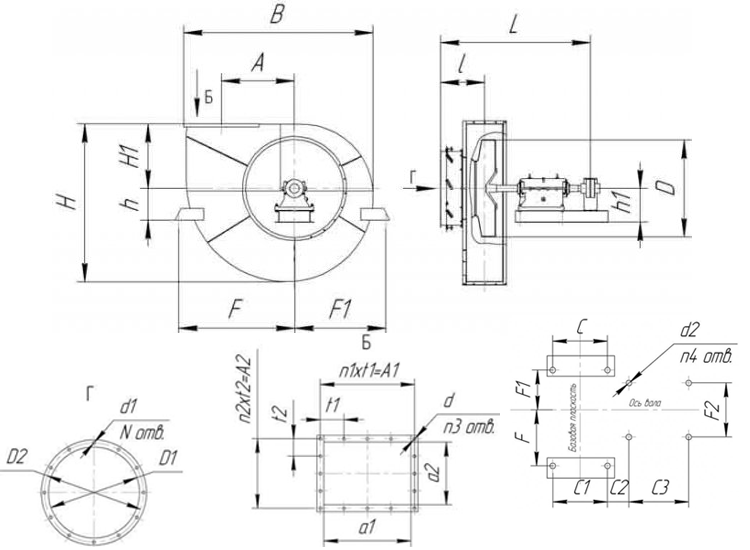

Габаритные размеры вентилятора ВМ-20Дл

Модель	Габаритные размеры, мм
Модель	A	B	D	H1	H	h	h1	L	I
ВМ-20Дл	1300	3100	2000	1200	3040	1228	630	2510	432

Модель	Размеры крепления, мм
Модель	C	C1	C2	C3	F	F1	F2	d2	n4
ВМ-20Дл	400	400	555	920	1375	1100	1050	22	8

Модель	Присоединительные размеры, мм
Модель	a1	a2	A1	A2	D1	D2	t1	t2	n1	n2	d	n3	d1	N
ВМ-20Дл	1000	720	1120	840	1300	1410	186	140	6	6	20	24	24	19
