ВМ-18Дл

Name: ВМ-18Дл
Brand: КВЗ

Мельничный центробежный вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID16412

договорная

Центробежный мельничный вентилятор ВМ-18Дл. Мощность двигателя: 500 кВт; Частота вращения двигателя: 1500 об./мин; Производительность: 110000 м³/час; Полное давление: 10800 Па.

Напряжение, В:6000

Мощность электродвигателя кВт:500

Об./мин:1500

Предельное давление, Па:10800

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВМ-18Дл

Описание

Назначение мельничных вентиляторов ВМ-18Дл

Вентиляторы центробежные мельничные одностороннего всасывания ВМ-18Дл предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВМ-18Дл

Одностороннего всасывания
Корпус спиральный поворотный
Назад загнутые лопатки
Количество лопаток -10
Направление вращения - правое и левое. Определяется со стороны всасывания.

Условия эксплуатации мельничных вентиляторов ВМ-18Дл

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до [option_values.81.value] об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Углы разворота корпуса мельничных вентиляторов ВМ-18Дл

Правого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-18Дл

Левого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-18Дл

Характеристики

Основные

Модель

ВМ-18Дл

Тип электродвигателя

ДАЗО

Напряжение, В

6000

Мощность электродвигателя кВт

500

Об./мин

1500

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

Масса, кг

4790

Максимальный КПД, ηmax (%)

Предельное давление, Па

10800

Производительность, м³/час

110000

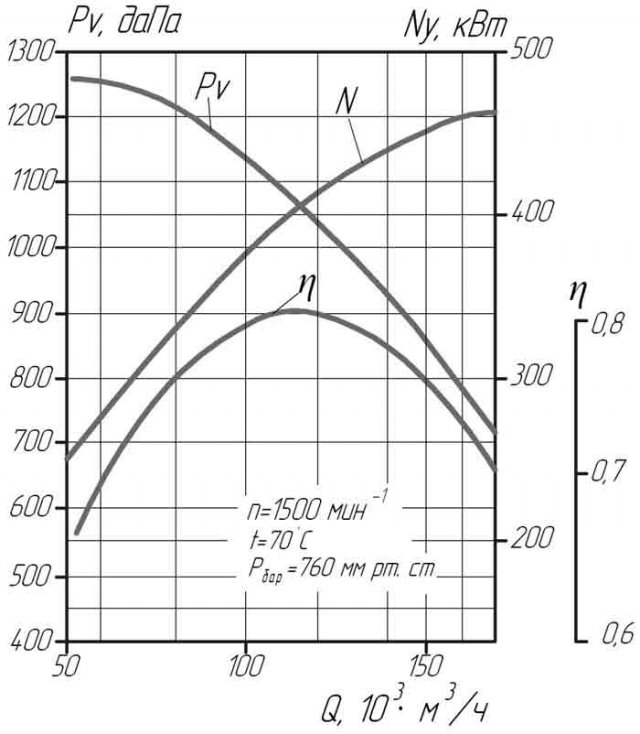

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Pv	- Полное давление, даПа
_Ny	- Установочная мощность, кВт
η	- Частота вращения рабочего колеса, об./мин

Габаритные размеры вентилятора ВМ-18Дл

Модель	Габаритные размеры, мм
Модель	A	B	D	H1	H	h	h1	L	I
ВМ-18Дл	1170	3130	1800	1100	2760	1128	630	2480	402

Модель	Размеры крепления, мм
Модель	C	C1	C2	C3	F	F1	F2	d2	n4
ВМ-18Дл	400	400	525	920	1230	985	1050	22	8

Модель	Присоединительные размеры, мм
Модель	a1	a2	A1	A2	D1	D2	t1	t2	n1	n2	d	n3	d1	N
ВМ-18Дл	900	660	1016	780	1170	1280	170	130	6	6	20	24	24	19
