ВМ-18А

Name: ВМ-18А
Brand: КВЗ

Мельничный центробежный вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID16319

договорная

Центробежный мельничный вентилятор ВМ-18А. Мощность двигателя: 400-500 кВт; Частота вращения двигателя: 1500 об./мин; Производительность: 23410-156700 м³/час; Полное давление: 12160-8070 Па.

Мощность электродвигателя кВт:400-500

Об./мин:1500

n, об./мин:1480

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВМ-18А

Описание

Назначение мельничных вентиляторов ВМ-18А

Вентиляторы центробежные мельничные одностороннего всасывания ВМ-18А предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВМ-18А

Одностороннего всасывания
Корпус спиральный поворотный
Назад загнутые лопатки
Количество лопаток -10
Направление вращения - правое и левое. Определяется со стороны всасывания.

Условия эксплуатации мельничных вентиляторов ВМ-18А

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1500 об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Углы разворота корпуса мельничных вентиляторов ВМ-18А

Правого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-18А

Левого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-18А

Характеристики

Основные

Модель

ВМ-18А

Тип электродвигателя

ДАЗО

Вид

Мощность электродвигателя кВт

400-500

Об./мин

1500

n, об./мин

1480

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

Масса, кг

6650

Количество обротов рабочего колеса, об./мин

1500

Отношение диаметра рабочего колеса к номин., D/Dн

Предельное давление, Па

12160-8070

Производительность, м³/час

23410-156700

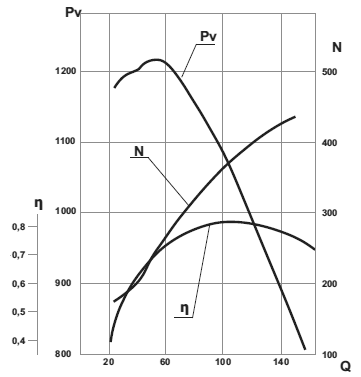

Аэродинамическая характеристика вентилятора ВМ-18А с рабочим колесом 1,0 Dn при t=70 °С

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Pv	- Полное давление, даПа
_N	- Установочная мощность, кВт
η	- Частота вращения рабочего колеса, об./мин

Акустические характеристики вентилятора ВМ-18А

Модель	Частота вращения рабочего колеса, об./мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Модель	Частота вращения рабочего колеса, об./мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
ВМ-18А	1500	131	125	124	122	126	120	118	113	106
