ВМ №18 с эл.двигателем ДАЗО4-400X-4МУ1 400 кВт 1500 об./мин, исполнение 3

Name: ВМ №18 с эл.двигателем ДАЗО4-400X-4МУ1 400 кВт 1500 об./мин, исполнение 3
Brand: КВЗ

Мельничный центробежный вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

ВМ №18 с эл.двигателем ДАЗО4-400X-4МУ1 400 кВт 1500 об./мин, исполнение 3

Под заказ

Код товара: ID16416

договорная

Центробежный мельничный вентилятор ВМ №18. Производительность: 110000 м³/час; Полное давление: 10780 Па.

Предельное давление, Па:10780

Производительность, м³/час:110000

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВМ №18 с эл.двигателем ДАЗО4-400X-4МУ1 400 кВт 1500 об./мин, исполнение 3

Описание

Назначение мельничных вентиляторов ВМ №18

Вентиляторы центробежные мельничные одностороннего всасывания ВМ №18 предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВМ №18

Одностороннего всасывания
Корпус спиральный поворотный
Назад загнутые лопатки
Количество лопаток -10
Направление вращения - правое и левое. Определяется со стороны всасывания.

Условия эксплуатации мельничных вентиляторов ВМ №18

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до [option_values.81.value] об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Углы разворота корпуса мельничных вентиляторов ВМ №18

Правого вращения (со стороны электродвигателя)
Поворот корпуса мельничного вентилятора ВМ №18

Левого вращения (со стороны электродвигателя)
Поворот корпуса мельничного вентилятора ВМ №18

Характеристики

Основные

Модель

ВМ №18

Тип электродвигателя

ДАЗО

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

Масса, кг

2630

Предельное давление, Па

10780

Производительность, м³/час

110000

Электродвигатель ДАЗО4-400X-4МУ1

Основные

Модель

ДА3O4-400X-4МУ1

Тип электродвигателя

асинхронный

Серия двигателя

ДАЗО4

Диаметр вала, мм

100

Напряжение, В

6000

Частота тока, Гц

Мощность электродвигателя кВт

400

Об./мин

1500

Климатическое исполнение

У1

Класс защиты устройства, IP

КПД, %

94,2

Коэффициент мощности, cosφ

0,87

Масса, кг

2330

Габарит (высота оси вращения), мм

400

Монтажное исполнение

IM1001

Настраиваемая неважная характеристика 1

Настраиваемая неважная характеристика 2

920

Отнош. макс. вращ-го момента силы к ном., Мmах/Мн

2,8

Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн

1,3

Отношение пускового тока к номинальному, Iпуск/Iн

7,0

Потребляемый номинальный ток, Iн (А)

Схема исполнения

продолжительный S1

Фазность

3-фазный

Холодопроизводительность, кВт

ICА01A61

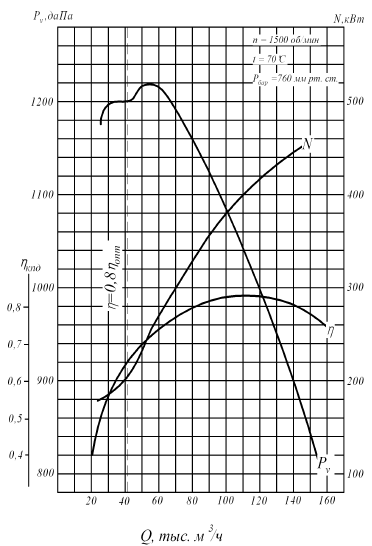

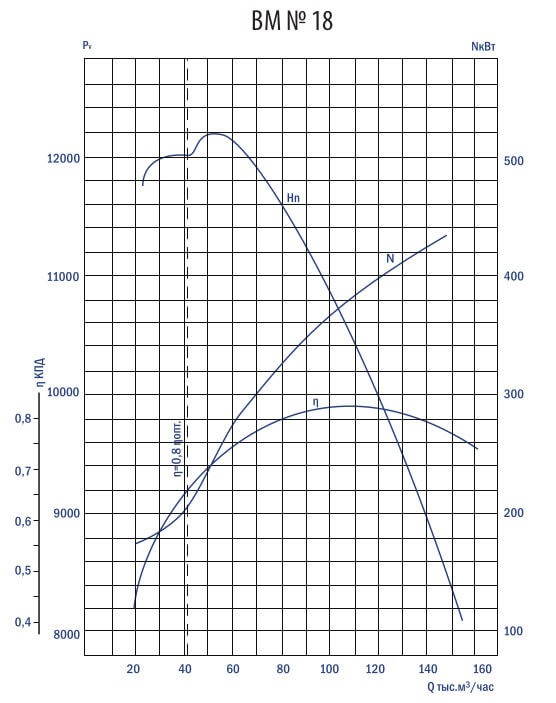

Аэродинамические характеристики ВМ №18 с эл.двигателем ДАЗО4-400X-4МУ1 400 кВт 1500 об./мин

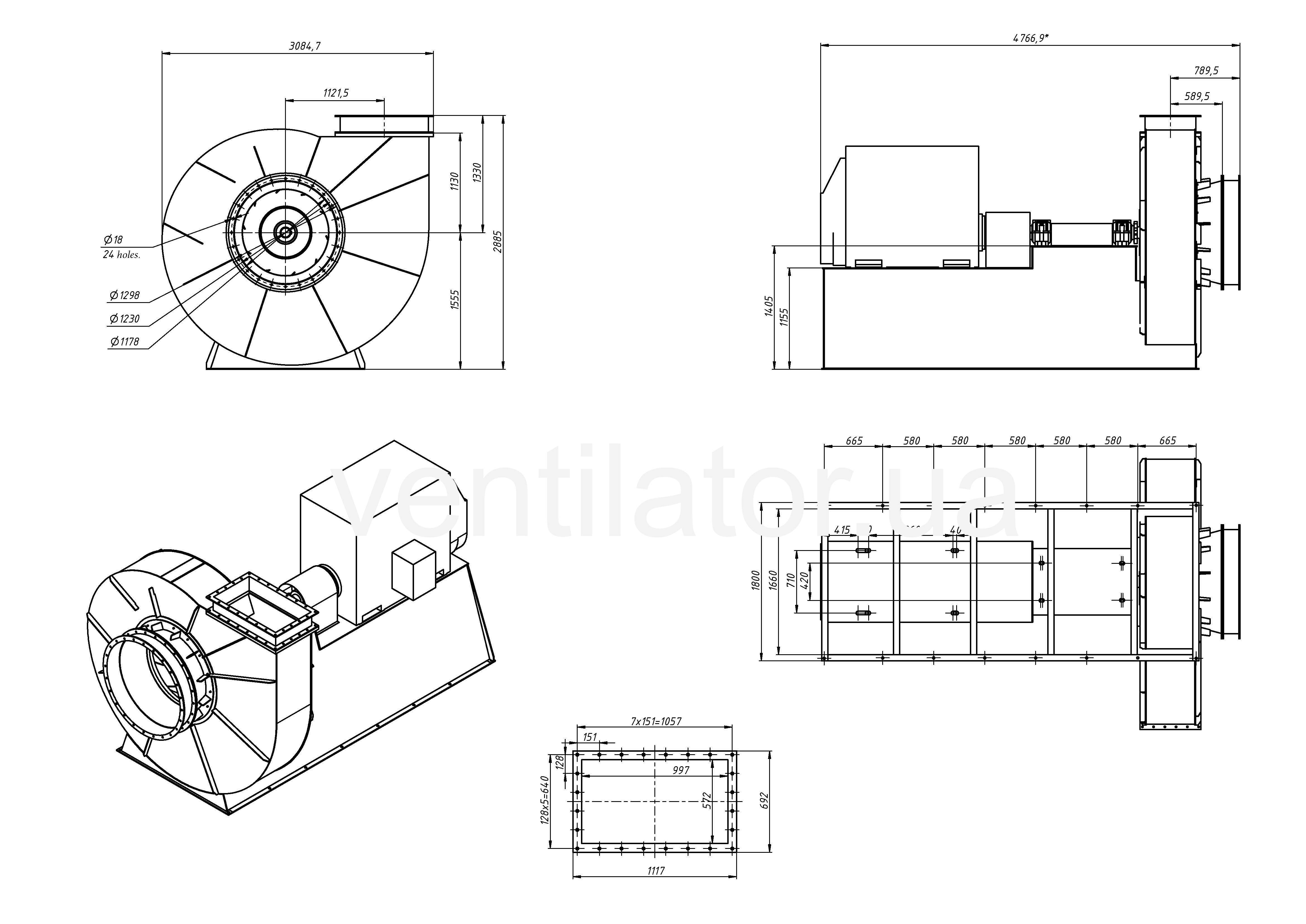

Габаритные размеры вентилятора ВМ №18 с эл.двигателем ДАЗО4-400X-4МУ1 400 кВт 1500 об./мин
