ВМ-17

Мельничный центробежный вентилятор

Производитель: КВЗ
0
Все о товаре
Описание
Характеристики
Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Популярный
ВМ-17
Нет в наличии
Код товара: ID16415
1 376 630₴

Центробежный мельничный вентилятор ВМ-17. Мощность двигателя: 250-315 кВт; Частота вращения двигателя: 1500 об./мин; Производительность: 22240-83630 м3/час; Полное давление: 10840-6130 Па.

Мощность электродвигателя кВт:250-315
Об./мин:1500
n, об./мин:1480
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
ВМ-17
1 376 630₴
Описание

Назначение мельничных вентиляторов ВМ-17

Вентиляторы центробежные мельничные одностороннего всасывания ВМ-17 предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВМ-17

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Назад загнутые лопатки
  • Количество лопаток -10
  • Направление вращения - правое и левое. Определяется со стороны всасывания.

Условия эксплуатации мельничных вентиляторов ВМ-17

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1500 об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Углы разворота корпуса мельничных вентиляторов ВМ-17

Правого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-17

Левого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-17

Характеристики
Основные
Модель
ВМ-17
Тип электродвигателя
А, 5А, ДАЗО
Вид
3
Мощность электродвигателя кВт
250-315
Об./мин
1500
n, об./мин
1480
Макс. температура перемещаемого воздуха, °С
200
Предел загрязненности, мг/м3
80
Масса, кг
4000
Количество обротов рабочего колеса, об./мин
1500
Отношение диаметра рабочего колеса к номин., D/Dн
1
Предельное давление, Па
10840-6130
Производи­тельность, м³/час
22240-83630

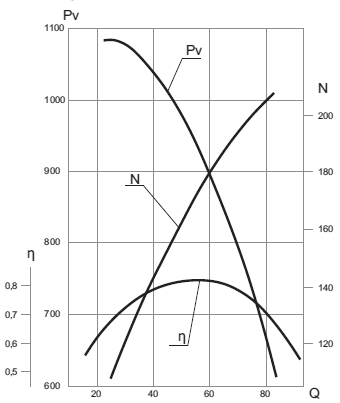

Аэродинамическая характеристика вентилятора ВМ-17 с рабочим колесом 1,0 Dn при t=70 °С

Аэродинамические характеристики ВМ-17
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3/ч
Pv - Полное давление, даПа
N - Установочная мощность, кВт
η - Частота вращения рабочего колеса, об./мин

Акустические характеристики вентилятора ВМ-17

Модель Частота вращения рабочего колеса, об./мин Суммарный уровень звуковой мощности, дБ, не более Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
63 125 250 500 1000 2000 4000 8000
ВМ-17 1500 127 120 119 118 121 115 114 109 101

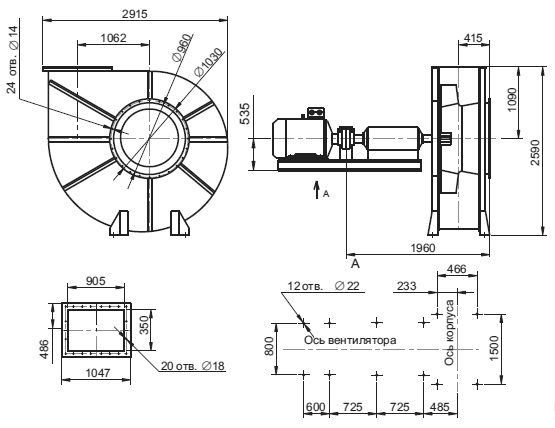

Габаритные размеры вентилятора ВМ-17
