ВМ-15

Name: ВМ-15
Brand: КВЗ
Price: 1033800 UAH
Availability: OutOfStock

Мельничный центробежный вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

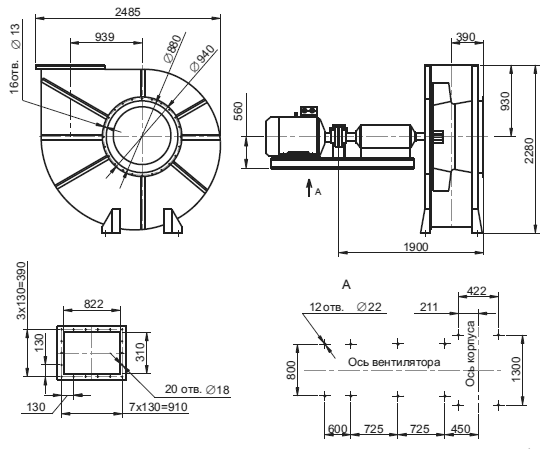

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Нет в наличии

Код товара: ID16414

1 033 800₴

Центробежный мельничный вентилятор ВМ-15. Мощность двигателя: 160 кВт; Частота вращения двигателя: 1500 об./мин; Производительность: 14690-56330 м³/час; Полное давление: 8480-4760 Па.

Мощность электродвигателя кВт:160

Об./мин:1500

n, об./мин:1480

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВМ-15

1 033 800₴

Описание

Назначение мельничных вентиляторов ВМ-15

Вентиляторы центробежные мельничные одностороннего всасывания ВМ-15 предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВМ-15

Одностороннего всасывания
Корпус спиральный поворотный
Назад загнутые лопатки
Количество лопаток -10
Направление вращения - правое и левое. Определяется со стороны всасывания.

Условия эксплуатации мельничных вентиляторов ВМ-15

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1500 об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Углы разворота корпуса мельничных вентиляторов ВМ-15

Правого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-15

Левого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ-15

Характеристики

Основные

Модель

ВМ-15

Тип электродвигателя

6АМУ, 5АМ

Вид

Мощность электродвигателя кВт

160

Об./мин

1500

n, об./мин

1480

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

Масса, кг

3210

Количество обротов рабочего колеса, об./мин

1500

Отношение диаметра рабочего колеса к номин., D/Dн

Предельное давление, Па

8480-4760

Производительность, м³/час

14690-56330

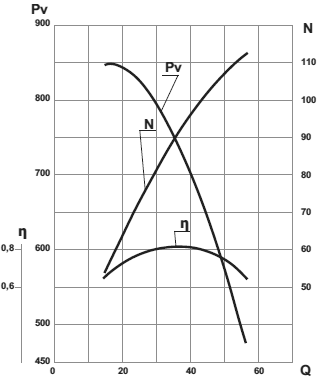

Аэродинамическая характеристика вентилятора ВМ-15 с рабочим колесом 1,0 Dn при t=70 °С

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Pv	- Полное давление, даПа
_N	- Установочная мощность, кВт
η	- Частота вращения рабочего колеса, об./мин

Акустические характеристики вентилятора ВМ-15

Модель	Частота вращения рабочего колеса, об./мин	Суммарный уровень звуковой мощности, дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Модель	Частота вращения рабочего колеса, об./мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
ВМ-15	1500	122	116	115	114	117	111	110	105	97
