ВМ-100/1200

Name: ВМ-100/1200
Brand: КВЗ
Price: 1260300 UAH
Availability: OutOfStock

Мельничный центробежный вентилятор

Производитель: КВЗ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Нет в наличии

Код товара: ID16460

1 260 300₴

Центробежный мельничный вентилятор ВМ-100/1200. Частота вращения двигателя: 1500 об./мин; Производительность: 96800 м³/час; Полное давление: 11693 Па.

Об./мин:1500

Предельное давление, Па:11693

Производительность, м³/час:96800

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

ВМ-100/1200

1 260 300₴

Описание

Назначение мельничных вентиляторов ВМ-100/1200

Вентиляторы центробежные мельничные одностороннего всасывания ВМ-100/1200 предназначены для пневматической транспортировки угольной пыли в системах пылеприготовления на котлах, работающих на твердом топливе, при размалывании топлива барабанно-шаровыми мельницами. Возможно использование в технологических линиях по производству металла на предприятиях черной и цветной металлургии. Вентиляторы создают высокое давление при относительно небольшой производительности и подвержены интенсивному абразивному износу угольной пыли.

Общие сведения о мельничных вентиляторах ВМ-100/1200

Одностороннего всасывания
Корпус спиральный поворотный
Радиально оканчивающиеся лопатки
Количество лопаток -10
Направление вращения - правое и левое. Определяется со стороны всасывания.

Условия эксплуатации мельничных вентиляторов ВМ-100/1200

Конструкция вентиляторов рассчитана на установку их после сепараторов и циклонов и допускает запыленность потока воздуха до 80 г угольной пыли на 1 м3 воздуха. Допускается эксплуатация вентиляторов при скорости вращения до 1500 об/мин. Максимальная температура перемещаемой среды для мельничных вентиляторов составляет 200 °С.

Углы разворота корпуса мельничных вентиляторов ВМ-100/1200

Правого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ

Левого вращения (со стороны электродвигателя)

Поворот корпуса мельничного вентилятора ВМ

Характеристики

Основные

Модель

ВМ-100/1200

Об./мин

1500

Макс. температура перемещаемого воздуха, °С

200

Предел загрязненности, мг/м3

Масса, кг

4098

Предельное давление, Па

11693

Производительность, м³/час

96800

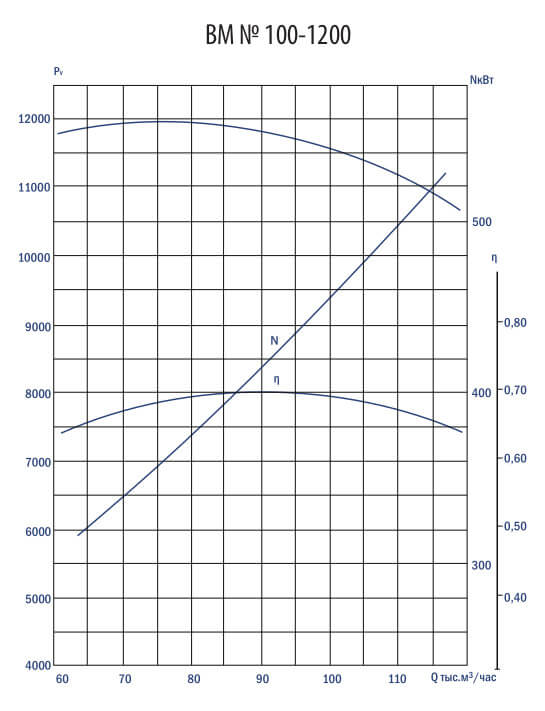

Аэродинамические характеристики ВМ-100/1200

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Производительность, тыс. м³/ч
Pv	- Полное давление, даПа
_N	- Установочная мощность, кВт
η	- Частота вращения рабочего колеса, об./мин

Габаритные размеры вентилятора ВМ-100/1200

Модель	Габаритные размеры, мм
Модель	h	H	H1	B	I	Lmax	A
ВМ-100/1200	770	1300	2700	3220	328	2203	1048

Модель	Присоединительные размеры, мм
Модель	A1	A2	a1	a2	t1	t2	N	N1	n1	n2	K	K1	D	D1
ВМ-100/1200	1024	570	915	400	128	114	26	18	7	6	18	18	960	1050

Модель	Крепёжные размеры, мм
Модель	N2	K2	C	C1	C2	C3	C6	C7	L1	L2
ВМ-100/1200	8	24	600	600	330	920	1090	1090	850	850
