ВГДН-15

Назначение вентиляторов горячего дутья ВГДН-15

Центробежные вентиляторы горячего дутья одностороннего всасывания ВГДН-15 применяются для подачи воздуха, нагретого в воздухоподагревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха). Допускается применение вентиляторов в различных технологических установках для перемещения чистого воздуха и неагрессивных незапыленных газов с температурой 400°С.

Общие сведения о вентиляторов горячего дутья ВГДН-15

• Одностороннего всасывания
• Корпус спиральный поворотный
• Вперёд загнутые лопатки
• Количество лопаток -16
• Направление вращения - правое и левое.

Конструкция вентиляторов горячего дутья ВГДН-15:

Конструкция вентиляторов горячего дутья выполнена по типу дутьевых вентиляторов типа ВД.

Вентилятор состоит из следующих основных узлов: рабочего колеса, спирального корпуса, ходовой части, осевого направляющего аппарата, рам под ходовую часть и приводного электродвигателя с рамой.

Принимая во внимание повышенную температуру перекачиваемого газа воздушной смеси, крыльчатка рабочего колеса, входной патрубок и направляющий аппарат производится из низкоуглеродистой молибденовой стали типа 12 Х18 Н9Т или 12Х М

Предусмотрена система охлаждения вала ходовой части.

Условия эксплуатации вентиляторов горячего дутья ВГДН-15:

Вентиляторы горячего дутья ВГДН-15 предназначены для долговременной работы на открытом воздухе и в помещении (вне здания под защитой от атмосферных осадков) в условиях умеренного климата (исполнение У, категория размещения 2). Разрешается температура окружающей среды не ниже -30°С. Предельная температура воздуха перед вентагрегатом не должна превышать 400°С.

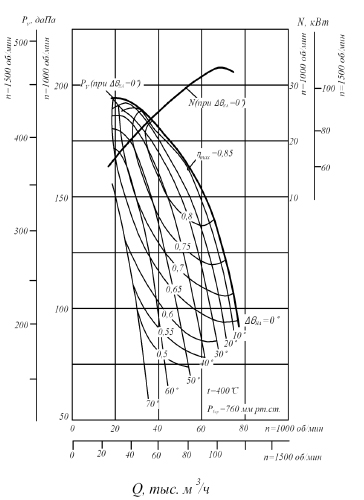

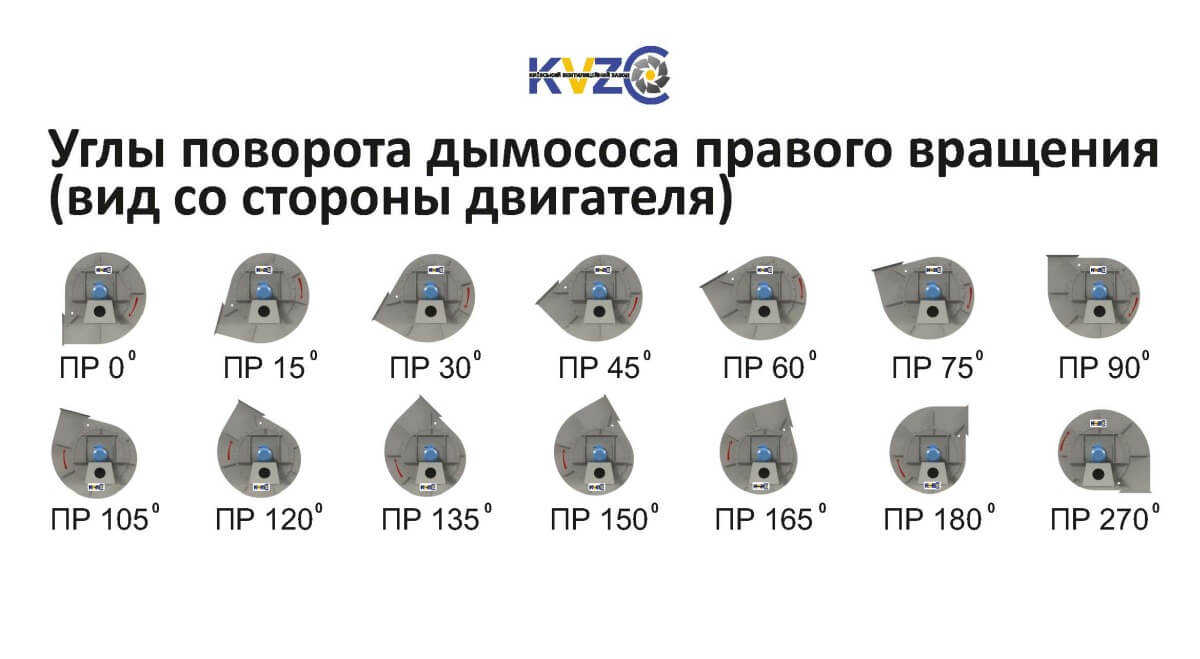

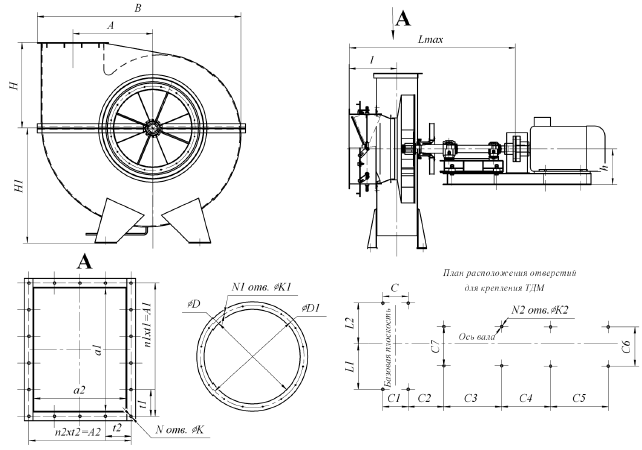

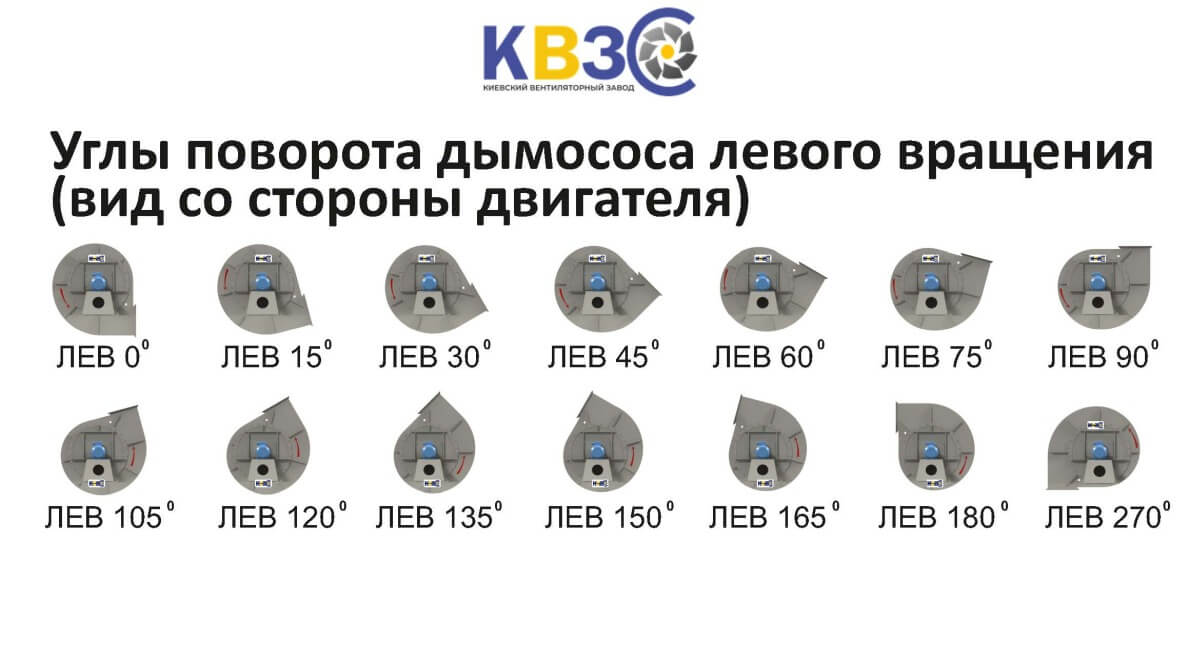

Углы разворота корпуса вентиляторов ВГДН-15

Правого вращения (со стороны электродвигателя)

Левого вращения (со стороны электродвигателя)
