Применение приточно-вытяжной установки Вентс ВУТ 900 Г ЕС ЭКО
Приточно-вытяжная установка с рекуперацией Вентс ВУТ 900 Г ЕС ЭКО представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху благодаря высокоэффективному пластинчатому рекуператору противоточного типа. Установки применяются в системах вентиляции и кондиционирования помещений различного назначения.
Благодаря применению высокоэффективных ЕС моторов и увеличенного рекуператора противоточного типа показатели энергосбережения установок серии ЭКО являются одними из наилучших на рынке.
Предназначены для соединения с круглыми воздуховодами номинальным диаметром Ø160, 200 и 250 мм.

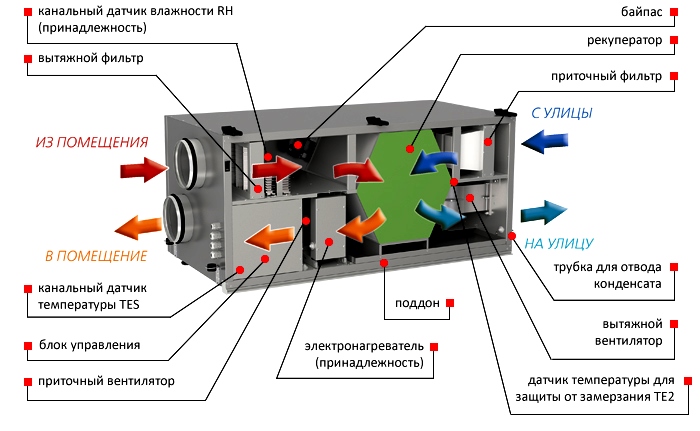

Конструкция приточно-вытяжной установки Вентс ВУТ 900 Г ЕС ЭКО
Корпус приточно-вытяжной установки Вентс ВУТ 900 Г ЕС ЭКО изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.
Для фильтрации приточного воздуха в установке имеется карманный фильтр со степенью очистки G4, опционально доступен F7. Для фильтрации вытяжного воздуха – кассетный фильтр G4. В приточно-вытяжных установках Вентс ВУТ 900 Г ЕС ЭКО используются высокоэффективные электронно-коммутируемые (ЕС) моторы с внешним ротором. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).
Установки типоразмеров 300 и 400 оборудованы вентиляторами постоянного расхода с рабочими колесами с загнутыми вперед лопатками. Эти вентиляторы обеспечивают настроенный расход, даже если сопротивление вентиляционной системы изменяется в процессе работы, например при запылении фильтров. Установки типоразмера 900 оборудованы вентиляторами с назад загнутыми лопатками.
В установках применяется высокоэффективный пластинчатый рекуператор противоточного типа, выполненный из полистирола. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
Установка оборудована байпасом, который автоматически открывается в летнее время если есть необходимость охлаждения помещения прохладным уличным воздухом.
Если установка оборудована электрическим нагревателем, то байпас используется для защиты рекуператора от обмерзания.
Управление и автоматика приточно-вытяжной установки с рекуператором Вентс ВУТ 900 Г ЕС ЭКО
Установка оборудована встроенной системой автоматики и многофункциональной панелью управления с сенсорным графическим дисплеем.
В комплект поставки входит провод длиной 10 м для соединения установки с панелью управления.
Для предотвращения обмерзания рекуператора в установках предусмотрена возможность выбора одного из двух алгоритмов защиты от обмерзания:
- Если установка оборудована электрическим нагревателем, то по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному, при этом он нагревается до необходимой температуры в нагревателе. В это время теплый вытяжной воздух прогревает рекуператор. После оттаивания рекуператора заслонка перекрывает обводной канал, и установка работает в обычном режиме.
- Если установка не оборудована электрическим нагревателем, то по датчику наружной температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператор. После оттаивания рекуператора и исчезновения угрозы обмерзания приточный вентилятор включается, и установка возвращается в обычный режим работы.
Функции управления и защиты приточно-вытяжной установки Вентс ВУТ 900 Г ЕС ЭКО
- управление при помощи панели управления: включение/выключение, выбор скорости, таймер, суточное и недельное расписание, ошибки;
- поддержание заданной температуры в помещении либо в канале;
- управление по канальному датчику влажности HV1 (приобритается отдельно) либо по встроенному в панель управления;
- регулировка 3-х скоростей вращения вентиляторов;
- управление встроенным или опциональным электрическим нагревателем;
- контроль засорения фильтров по счетчику моточасов.
Монтаж приточно-вытяжной установки Вентс ВУТ 900 Г ЕС ЭКО
Установка предназначена для подвесного или напольного монтажа. Доступ для сервисного обслуживания и чистки фильтров со стороны передней панели.

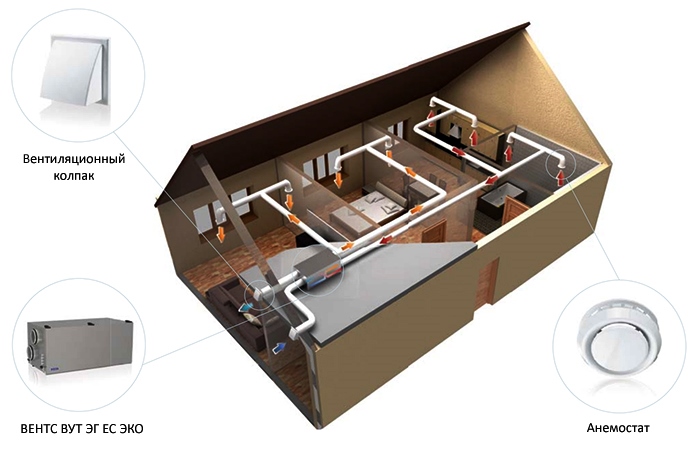

Вариант применения приточно-вытяжной установки Вентс ВУТ 900 Г ЕС ЭКО
