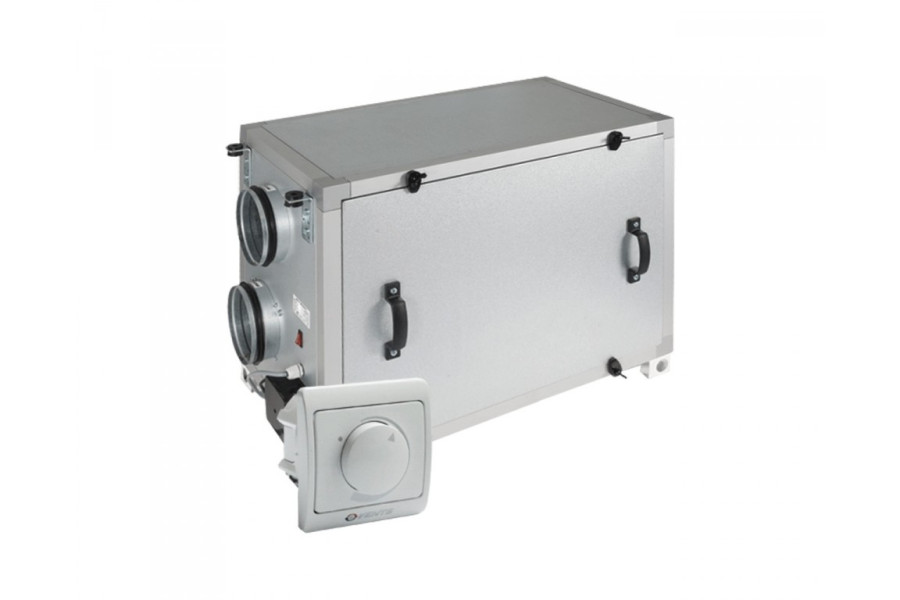

Описание Вентс ВУТ 400 Г ЕС
Приточно-вытяжная установка ВУТ Г представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Применяется в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС-моторов позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 200 мм.
Корпус Вентс ВУТ 400 Г ЕС
Корпус изготовлен из алюминиевого профиля и сэндвич-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
Фильтр Вентс ВУТ 400 Г ЕС
Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).
Двигатель Вентс ВУТ 400 Г ЕС
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом двустороннего всасывания с загнутыми вперед лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).
Рекуператор Вентс ВУТ 400 Г ЕС
Рекуператор перекрестного тока выполнен из полистирольных пластин. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата. Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается приточный вентилятор, и вся установка работает в обычном режиме.
Управление Вентс ВУТ 400 Г ЕС
Осуществляется при помощи внешнего управляющего сигнала 0-10 В (например, при помощи регулятора Р1/010 для ЕС-моторов). Регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров системы. При изменении значения управляющего фактора ЕС-мотор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
Опции к установкам
 |
 |
| СФ |
ВЛ |
| Тип | Сменный фильтр G4 | Сменный фильтр F7 | Летняя вставка |
|---|
| ВУТ 300-1 Г ЕС |
СФ ВУТ 300-600 Г ЕС G4 |
СФ ВУТ 300-600 Г ЕС F7 |
ВЛ ВУТ 300-600 Г ЕС |
| ВУТ 300-2 Г ЕС |
| ВУТ 400 Г ЕС |
| ВУТ 600 Г ЕС |
Монтаж Вентс ВУТ 400 Г ЕС
Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Установку можно монтировать только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.
Вариант применения ВУТ Г для организации воздухообмена в квартире.
