Описание установки Вентс ВУТ 350 ЭУ ЕС
Настенные приточно-вытяжные установки Вентс ВУТ 350 ЭУ ЕС представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху благодаря высокоэффективному противоточному пластинчатому рекуператору. Для дополнительного подогрева приточного воздуха в установке Вентс ВУТ 350 ЭУ ЕС предусмотрен электронагреватель. Установки применяются в системах вентиляции и кондиционирования помещений различного назначения, отличаются очень низким уровнем шума благодаря применению ЕС моторов и рекуператоров с высоким коэффициентом рекуперации. Предназначены для соединения с воздуховодами 150 мм. Оснащены выносным пультом управления.

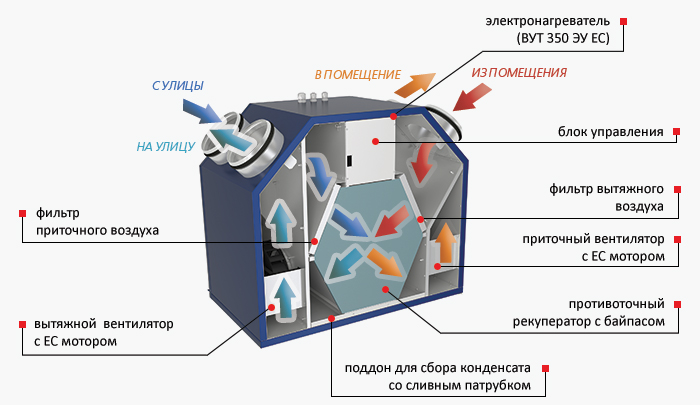

Конструкция приточно-вытяжной установки Вентс ВУТ 350 ЭУ ЕС
Корпус приточно-вытяжной установки Вентс ВУТ 350 ЭУ ЕС
Корпус изготовлен из окрашенной стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
Фильтр Вентс ВУТ 350 ЭУ ЕС
Для фильтрации приточного и вытяжного воздуха в установке применяются два панельных фильтра со степенью очистки G4. Для очистки фильтров достаточно промыть их под струей воды.
Двигатель установки Вентс ВУТ 350 ЭУ ЕС
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы с внешним ротором, оборудованные рабочим колесом с назад загнутыми лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемых двигателей является высокий КПД (до 90%).
Рекуператор приточно-вытяжной установки Вентс ВУТ 350 ЭУ ЕС
В установках применяется высокоэффективный пластинчатый рекуператор противоточного типа, выполненный из полистирола. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
Нагреватель установки Вентс ВУТ 350 ЭУ ЕС
Установка Вентс ВУТ 350 ЭУ ЕС оборудована электрическим нагревателем, который догревает приточный воздух до комфортной температуры в случае, если с помощью рекуперации тепла эта температура не достигнута.
Управление и автоматика Вентс ВУТ 350 ЭУ ЕС
Установки укомплектованы встроенной системой автоматики, многофункциональной панелью управления с жидкокристаллическим дисплеем и пультом дистанционного управления. В комплект поставки входит провод длинной 10 м для соединения установки с панелью управления.
Для предотвращения обмерзания рекуператора применяется активная защита от обмерзания:
- В установке Вентс ВУТ 350 ЭУ ЕС при понижении температуры воздуха в приточном канале перед рекуператором ниже -7°С байпас периодически открывается на 5 минут и приточный воздух проходит мимо рекуператора по обводному каналу.
- При этом теплый вытяжной воздух прогревает рекуператор.
Функции управления и защиты
- Включение/выключение установки.
- Выбор скорости: 1-я, 2-я или 3-я скорость.
- Настройка скоростей в диапазоне от 0 до 100%.
- Управление работой установки по недельному расписанию.
- Таймер для включения установки на 3-ю скорость на определенный отрезок времени.
- Возможность ручного открытия заслонки байпаса.
- Включение/выключение нагревателя.
- Настройка температуры приточного воздуха.
- Активная защита электрического нагревателя от перегрева.
- Защита рекуператора от обмерзания.
- Индикация необходимости очистки фильтров.
- Индикация неисправностей.
Монтаж Вентс ВУТ 350 ЭУ ЕС
Установка предназначена для настенного монтажа. Доступ для сервисного обслуживания и чистки фильтров со стороны передней панели.

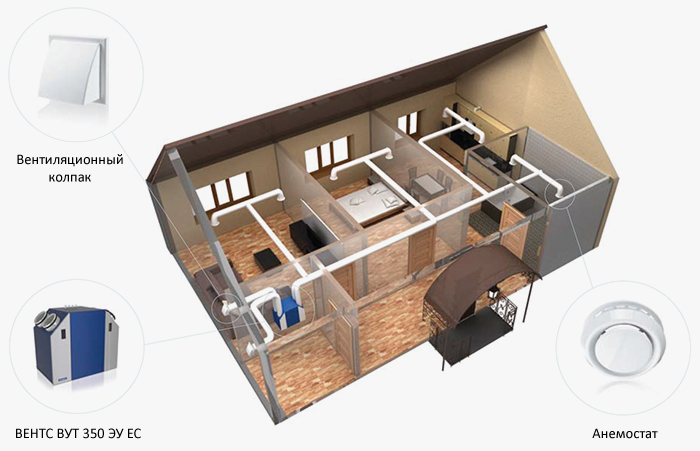

Вариант применения Вентс ВУТ 350 ЭУ ЕС
