Описание установки Вентс ВУТ 300 В мини ЕС Комфо
Приточно-вытяжные установки Вентс ВУТ 300 В мини ЕС Комфо представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор перекрестного тока. Установки применяются в системах вентиляции и кондиционирования помещений различного назначения, они отличаются компактными размерами, а также низким уровнем энергопотребления и шума благодаря применению ЕС моторов. Предназначены для соединения с круглыми воздуховодами номинальным диаметром 125 мм.
Вентс ВУТ 300 В мини ЕС Комфо – модель с вентилятором с EC мотором и вертикальным направлением патрубков.

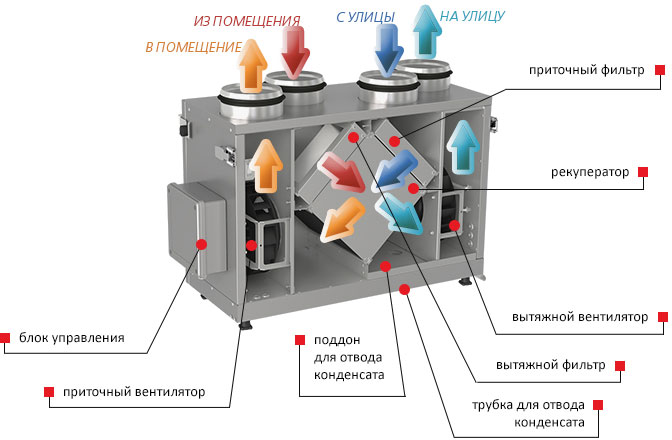

Конструкция приточно-вытяжной установки Вентс ВУТ 300 В мини ЕС Комфо
Корпус приточно-вытяжной установки Вентс ВУТ 300 В мини ЕС Комфо
Корпус изготовлен из окрашенной стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
Фильтр Вентс ВУТ 300 В мини ЕС Комфо
Для фильтрации приточного и вытяжного воздуха в установке применяются два кассетных фильтра со степенью очистки G4.
Двигатель установки Вентс ВУТ 300 В мини ЕС Комфо
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы с внешним ротором, оборудованные рабочими колесами с назад загнутыми лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемых двигателей является высокий КПД (до 90%).
Рекуператор приточно-вытяжной установки Вентс ВУТ 300 В мини ЕС Комфо
В установках применяется пластинчатый рекуператор перекрестного тока, выполненный из алюминия. Для эксплуатации установки без рекуперации предусмотрен «летний» вкладыш. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
Управление и автоматика Вентс ВУТ 300 В мини ЕС Комфо
Установки укомплектованы встроенной системой автоматики и многофункциональной панелью управления (Р3/010 Т) со светодиодной индикацией. Также в комплект поставки входит сигнальный кабель для соединения установки с панелью управления. Для предотвращения обмерзания рекуператора в холодный период года установки оборудованы системой активной защиты. По датчику температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператор. Затем приточный вентилятор включается, и установка продолжает работать в обычном режиме.
Панель управления выполняет следующие функции:
- Включение/выключение установки.
- Выбор режима вентиляции: мин., сред., макс.

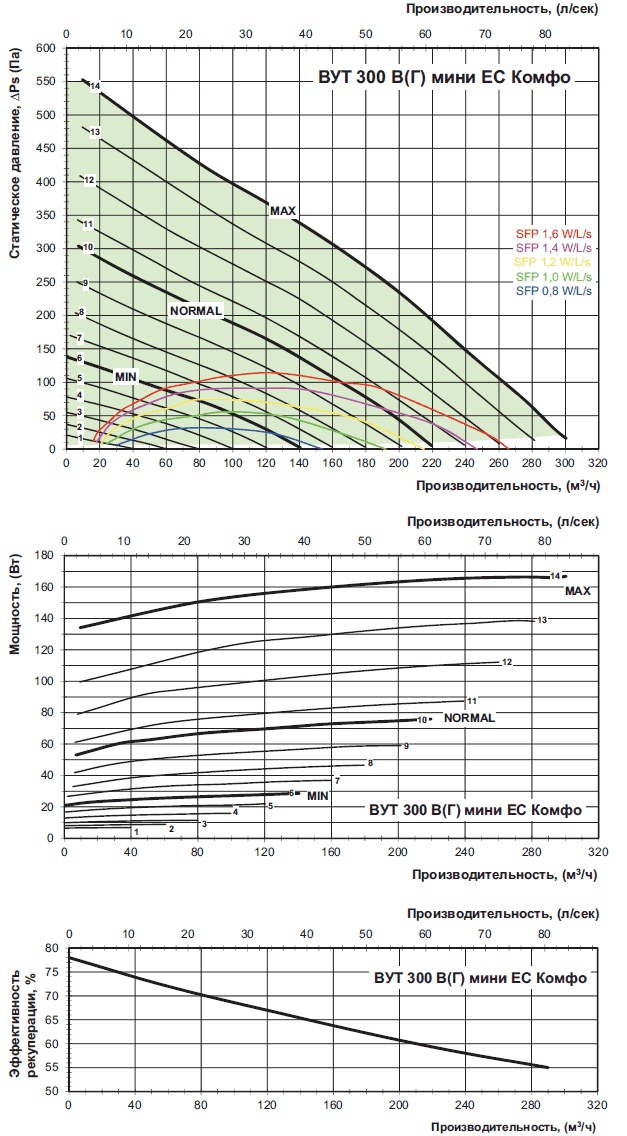

- Настройка минимального режима (MIN) в диапазоне 13-ти предустановленных уровней. При этом средний режим (NORMAL) автоматически устанавливается на 80 м3/ч выше минимального, но не выше максимального (MAX).
- Индикация необходимости замены фильтра.
Монтаж Вентс ВУТ 300 В мини ЕС Комфо
Приточно-вытяжная установка монтируется на полу или крепится к стене при помощи кронштейна. Доступ для сервисного обслуживания и чистки фильтров находится со стороны передней откидной панели.
