Описание установки Вентс ВУЭ2 250 ПУ ЕС
Подвесные приточно-вытяжные установки Вентс ВУЭ2 250 ПУ ЕС представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного.
При этом установка приточно вытяжная Вентс ВУЭ2 обеспечивает передачу тепла и влаги вытяжного воздуха приточному воздуху в двух пластинчатых рекуператорах перекрестного тока из полимеризованной бумаги. Установки применяются в системах вентиляции и кондиционирования помещений различного назначения. Отличаются очень низким уровнем шума благодаря размещению вентиляторов между двумя рекуператорами, а также применению ЕС моторов. Высокий коэффициент рекуперации установок удовлетворяет самые высокие требования рынка. Предназначены для соединения с круглыми воздуховодами номинальным диаметром Ø 125 мм.
Корпус приточно-вытяжной установки Вентс ВУЭ2 250 ПУ ЕС
Корпус изготовлен из окрашенной стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм.
Фильтр Вентс ВУЭ2 250 ПУ ЕС
Для фильтрации приточного и вытяжного воздуха в установке применяются два кассетных фильтра со степенью очистки G4.
Двигатель установки Вентс ВУЭ2 250 ПУ ЕС
Используются высокоэффективные электронно-коммутируемые (ЕС) моторы с внешним ротором, оборудованные рабочими колесами с назад загнутыми лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемых двигателей является высокий КПД (до 90 %).
Рекуператор приточно-вытяжной установки Вентс ВУЭ2 250 ПУ ЕС
В установке Вентс ВУЭ2 250 ПУ ЕС применяются два рекуператора перекрестного тока из полимеризованной бумаги. Рекуператоры из полимеризованной бумаги передают явную и скрытую теплоту. Они являются устойчивыми к обморожению и не производят конденсат. Установки с таким типом рекуператоров рекомендуется применять в помещениях оборудованных кондиционерами.

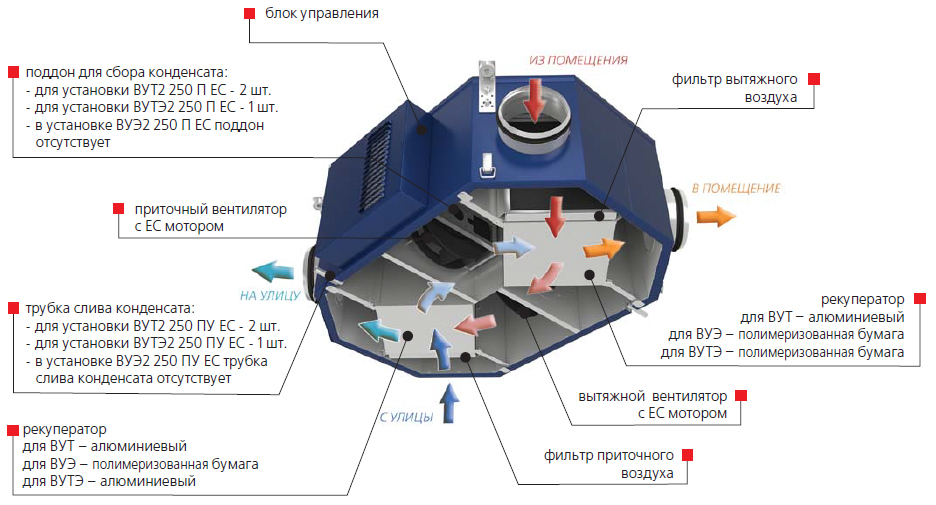

Конструкция установки Вентс ВУЭ2 250 ПУ ЕС
Управление и автоматика Вентс ВУЭ2 250 ПУ ЕС
Установки укомплектованы встроенной системой автоматики и многофункциональной панелью управления (Р3/010 Т) со светодиодной индикацией. Также в комплект поставки входит сигнальный кабель для соединения установки с панелью управления. Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка приточного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. После оттаивания рекуператора и исчезновения угрозы замерзания приточный вентилятор включается, и установка возвращается в обычный режим работы.
Панель управления выполняет следующие функции:
- Включение/выключение установки
- Выбор режима вентиляции: мин., сред., макс.
- Настройка минимального режима в диапазоне 7-ми предустановленных уровней. При этом средний режим автоматически устанавливается на 80 м3/ч выше минимального, но не выше максимального
- Индикация необходимости замены фильтра.
Монтаж Вентс ВУЭ2 250 ПУ ЕС
Приточно вытяжная установка Вентс ВУЭ2 250 ПУ ЕС предназначена для подвесного потолочного монтажа и может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. Установка может также монтироваться в основных помещениях непосредственно к потолку, за подвесным потолком или устанавливаться в потолочную нишу. Доступ для сервисного обслуживания со стороны нижней панели.

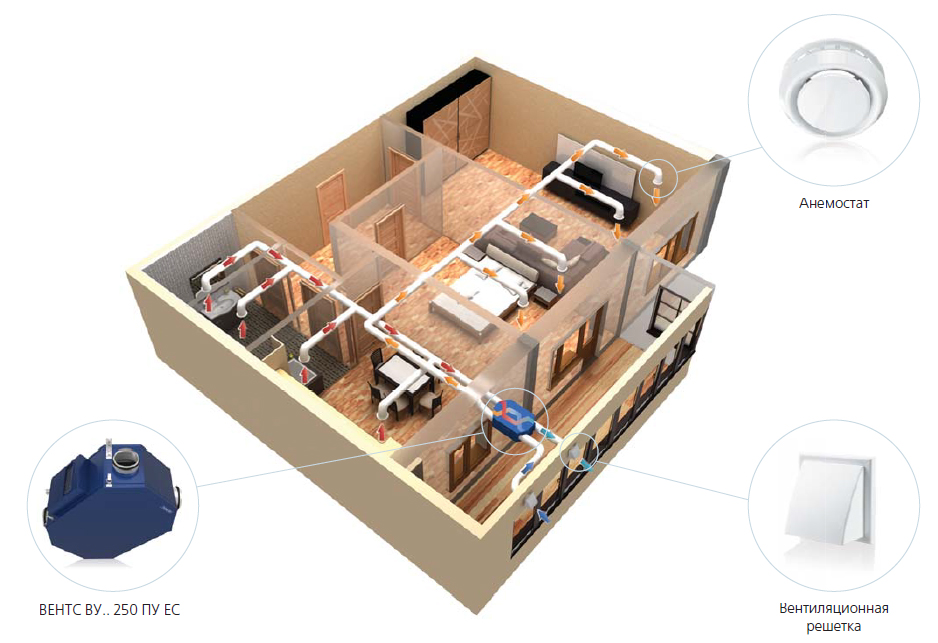

Вариант применения Вентс ВУЭ2 250 ПУ ЕС
